Η πινακίδα είναι πολύ σημαντικό στοιχείο, επειδή είναι η πρώτη σελίδα του σχεδίου όταν αυτό είναι διπλωμένο, επομένως πρέπει με μια ματιά να φαίνονται όλες οι αναγκαίες πληροφορίες που το αφορούν.

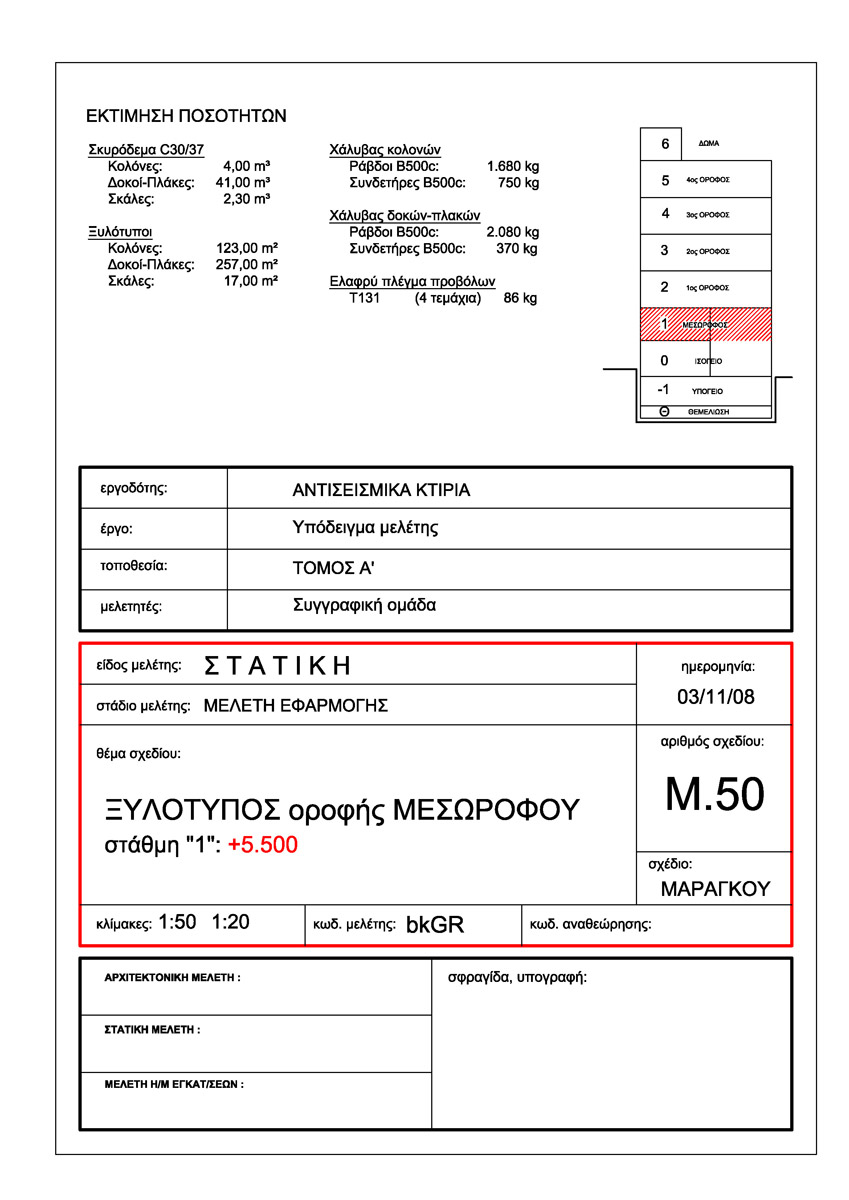

Η πινακίδα του σχεδίου Μ.50 Η πινακίδα του σχεδίου Μ.50 Το σκαρίφημα είναι πολύ χρήσιμο, για να φαίνεται τόσο ο όροφος στον οποίο αναφέρεται, όσο και η πρόοδος του έργου. Μέσα στην πινακίδα αναγράφονται οι ποιότητες του σκυροδέματος και του χάλυβα που θα χρησιμοποιηθούν στο συγκεκριμένο όροφο. Οι ποσότητες που αφορούν τον όροφο είναι πολύ σημαντικό στοιχείο, τόσο για τις παραγγελίες των υλικών, όσο και για την εκτίμηση των ποσοτήτων εργασίας των συνεργείων καλουπιών και οπλισμών. Οι ποσότητες καλό είναι να αναγράφονται ανά φάση εργασίας, π.χ. οι κολόνες έχουν τις δικές τους ποσότητες, επειδή κατά κανόνα κατασκευάζονται χωριστά από δοκούς και πλάκες.
|
