Η δυστρεψία των δοκών

Προκειμένου να μελετήσουμε την επίδραση της δυστρεψίας των δοκώντη διερευνήσαμε παραμετρικά ως ποσοστό της πλήρους ελαστικής δυστρεψίας (100%, 10%, 1%). Τα αποτελέσματα προκύπτουν όμοια και για τις δύο προσομοιώσεις (με μέλη και επιφανειακά πεπερασμένα στοιχεία). Στην περίπτωση πλήρους ελαστικής δυστρεψίας, οι δύο δοκοί καταπονούνται από έντονη στρέψη, η οποία οφείλεται στις ροπές στήριξης των κυρίων δοκίδων, οι οποίες δοκίδες στηρίζονται στις δοκούς. Για ποσοστό 10% η στρέψη των δύο δοκών είναι μέτριας έντασης, ενώ για 1% οι δύο δοκοί δεν καταπονούνται από στρέψη.

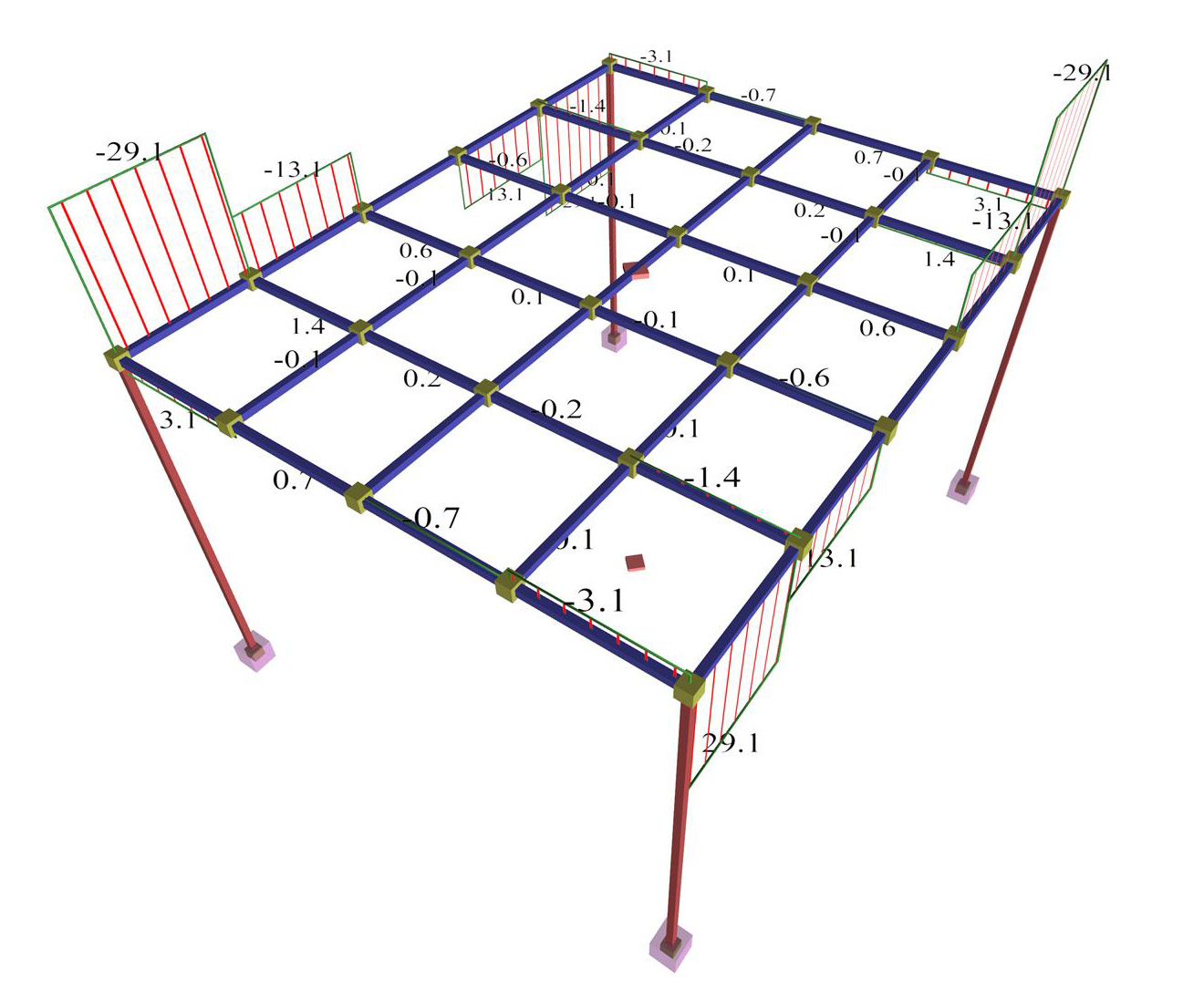

Εικόνα 3.3.6.3-1: Ροπές στρέψης κύριων δοκών δυστρεψίας 100%.
Προσομοίωση με μέλη
Εικόνα 3.3.6.3-1: Ροπές στρέψης κύριων δοκών δυστρεψίας 100%.
Προσομοίωση με μέλη

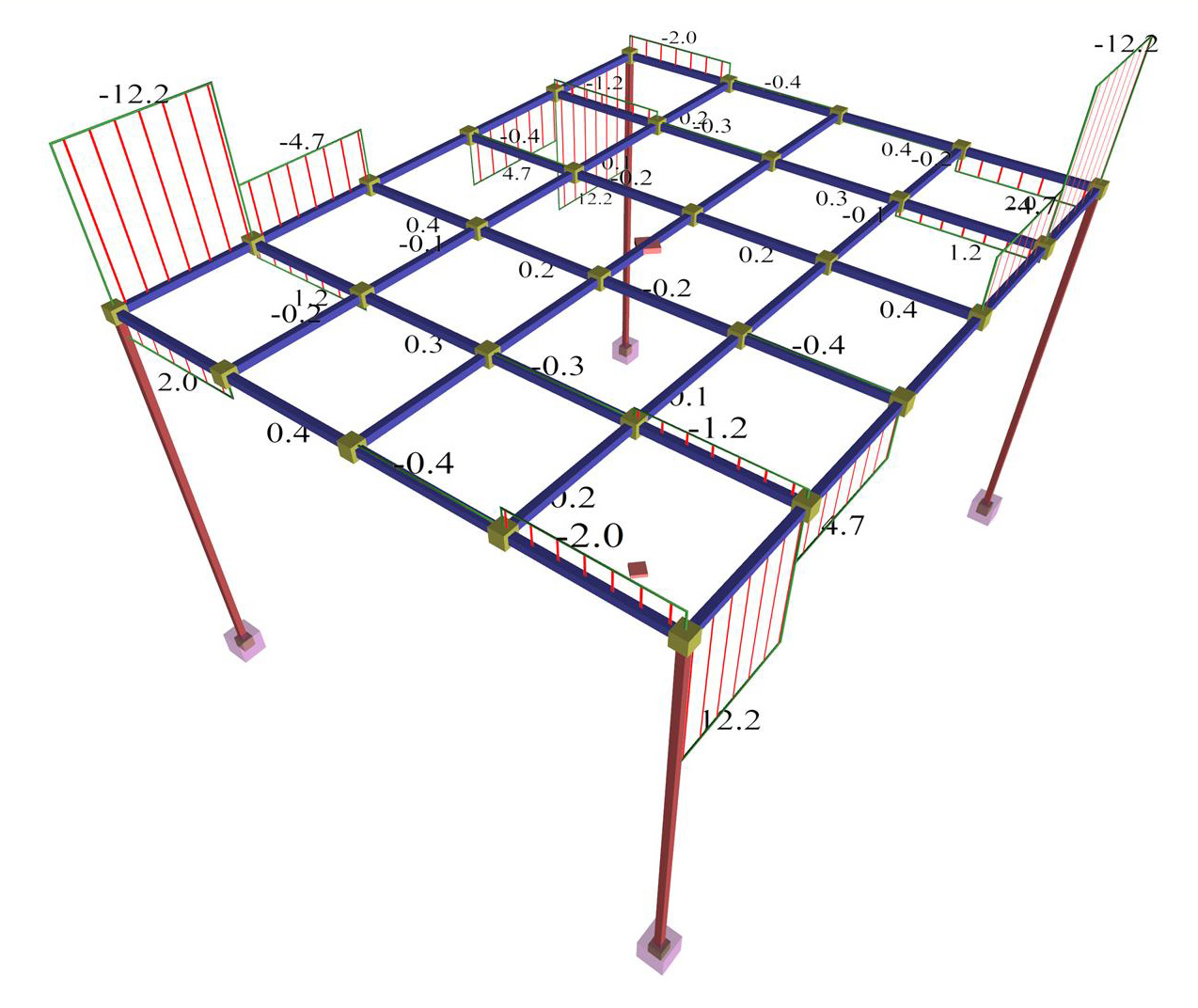

Εικόνα 3.3.6.3-2: Ροπές στρέψης κύριων δοκών δυστρεψίας
10%. Προσομοίωση με μέλη
Εικόνα 3.3.6.3-2: Ροπές στρέψης κύριων δοκών δυστρεψίας
10%. Προσομοίωση με μέλη

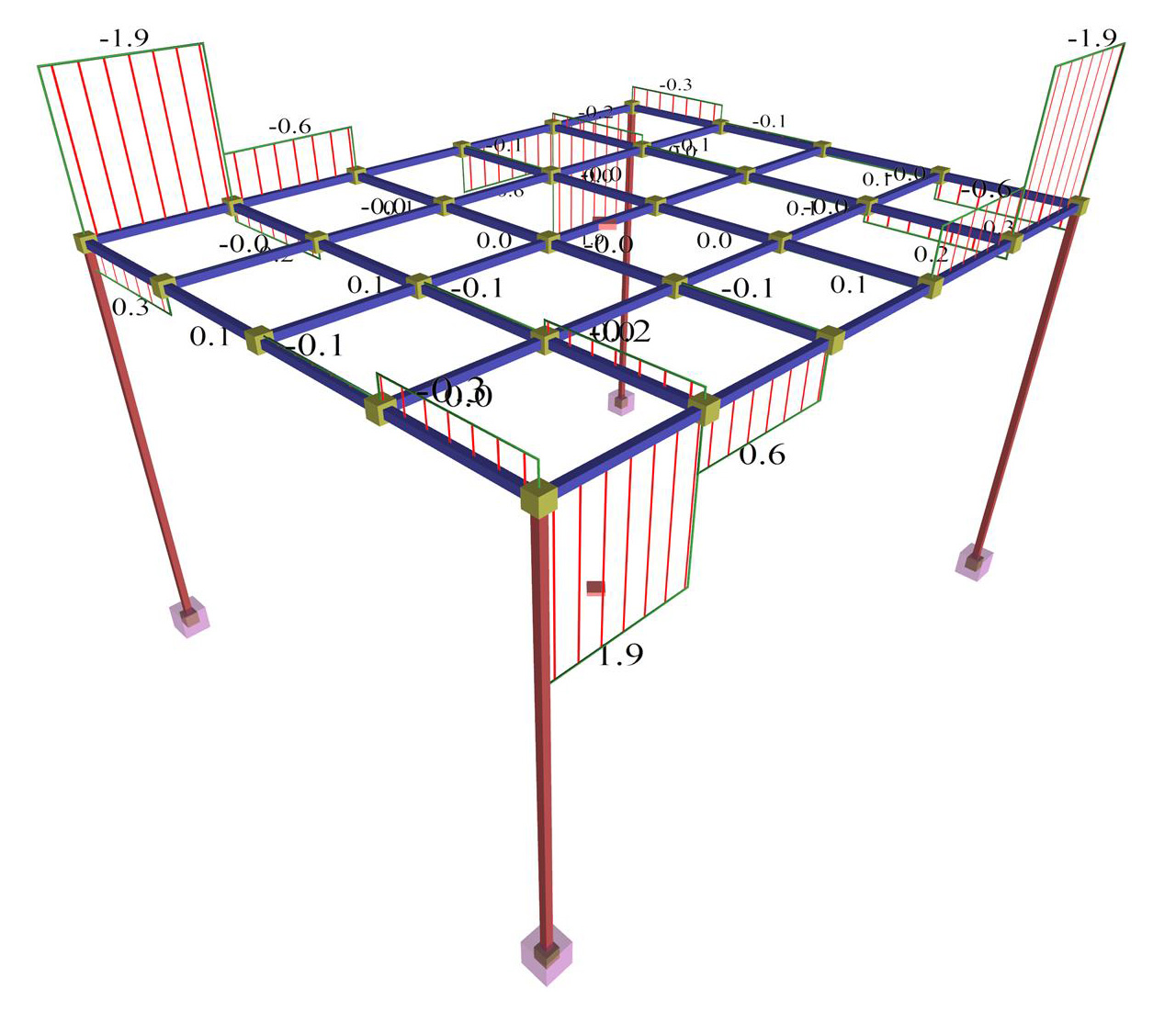

Εικόνα 3.3.6.3-3: Ροπές στρέψης κύριων δοκών δυστρεψίας 1%,
Εικόνα 3.3.6.3-3: Ροπές στρέψης κύριων δοκών δυστρεψίας 1%,

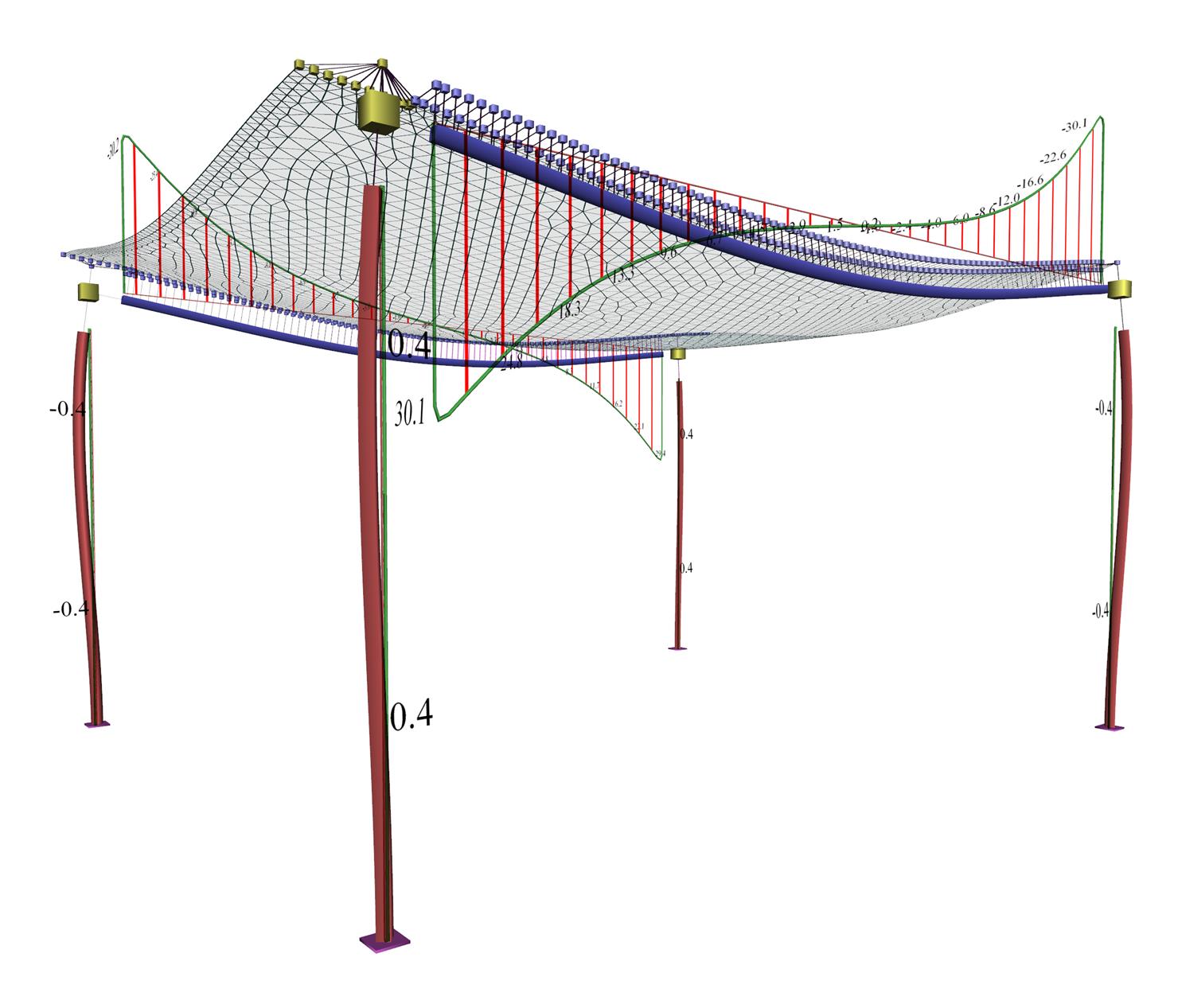

Εικόνα 3.3.6.3-4: Ροπές στρέψης κύριων δοκών δυστρεψίας
100%. Προσομοίωση με επιφανειακά πεπερασμένα στοι-χεία
Εικόνα 3.3.6.3-4: Ροπές στρέψης κύριων δοκών δυστρεψίας
100%. Προσομοίωση με επιφανειακά πεπερασμένα στοι-χεία

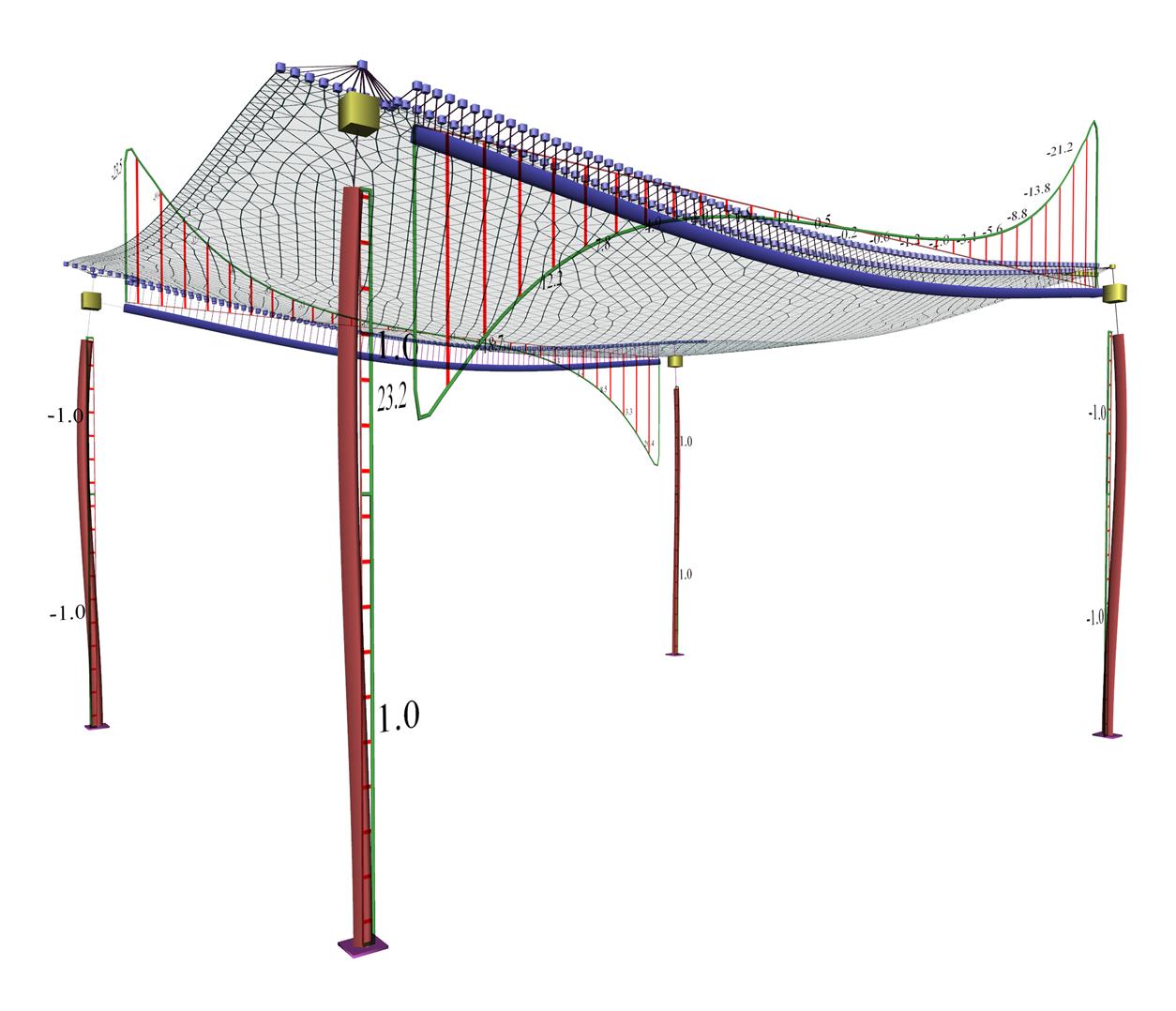

Εικόνα 3.3.6.3-5: Ροπές στρέψης κύριων δοκών δυστρεψίας
10%. Προσομοίωση με επιφανειακά πεπερασμένα στοι-χεία
Εικόνα 3.3.6.3-5: Ροπές στρέψης κύριων δοκών δυστρεψίας
10%. Προσομοίωση με επιφανειακά πεπερασμένα στοι-χεία

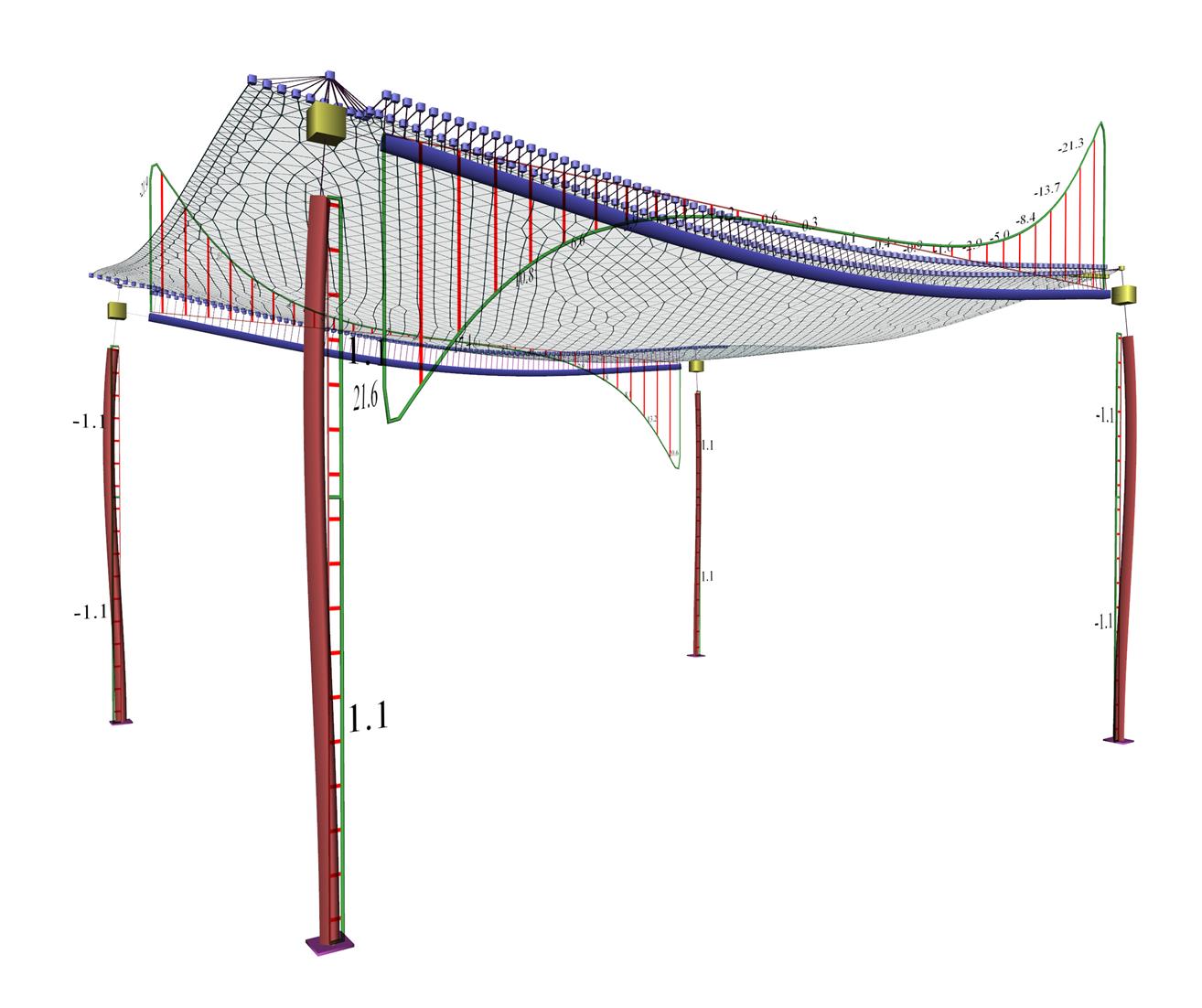

Εικόνα 3.3.6.3-6: Ροπές στρέψης κύριων δοκών δυστρεψίας 1%,
Εικόνα 3.3.6.3-6: Ροπές στρέψης κύριων δοκών δυστρεψίας 1%,
