Αγκύρωση κατακόρυφων ράβδων

Στο τελείωμα των τοιχείων, οι ράβδοι πρέπει να αγκυρώνονται. Η αγκύρωση αυτή ακολουθεί τους κανόνες της αγκύρωσης των κολονοσιδήρων, αλλά, κατά κανόνα, είναι απλούστερη διαδικασία, λόγω των μικρότερων διαμέτρων των κατακόρυφων ράβδων των κορμών των τοιχείων πλήρωσης και της δυνατότητας μάτισης με πλευρική παράθεση. Διακρίνονται δύο βασικές πε-ριπτώσεις, η αγκύρωση να γίνεται στο σώμα του τοιχείου, και η αγκύρωση να γίνεται στο σώμα των συντρεχουσών πλακών.

(α) Αγκύρωση ράβδων στο σώμα του τοιχείου

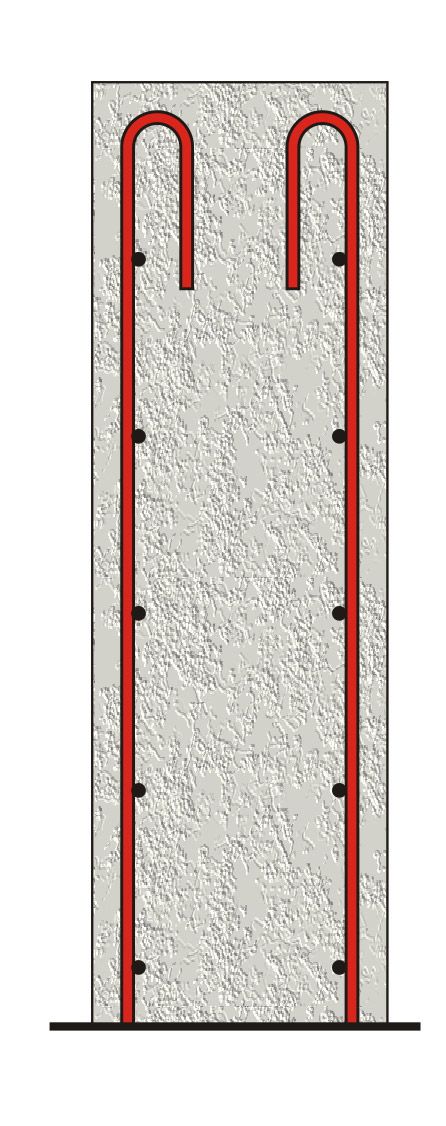

i) με άγκιστρα

Τα άγκιστρα πρέπει να καμπυλώνονται με τον κουρμπαδόρο στους κατάλληλους πείρους (βλέπε §2.6.3). Η γωνία του αγκίστρου μπορεί να είναι 135º, αλλά είναι καλύτερο να κλείνει με 180º.

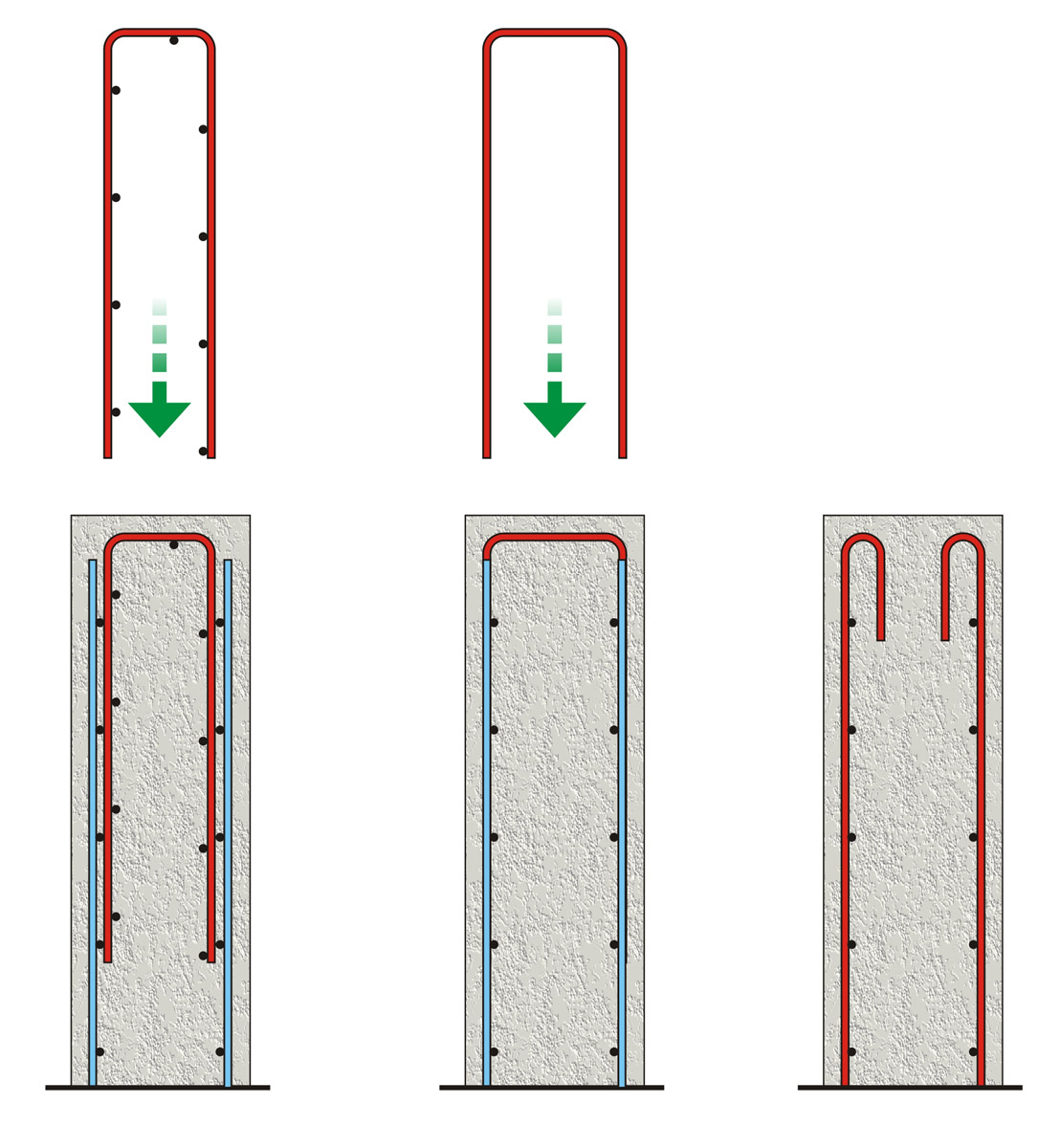

ii) με πρόσθετο Π

Με την τοποθέτηση των ράβδων Π (σχήμα α), επιτυγχάνεται πέραν της αγκύρωσης και μία ακριβής στέψη της όπλισης του τοιχείου. Η χρησιμοποίηση πλέγματος τύπου μανδύα (σχήμα β), δίνει πολλά πλεονεκτήματα στην τοποθέτηση, αλλά λόγω των συγκολλητών διανομών, πρέπει να κατασκευάζεται έτσι, ώστε να χωρά στο εσωτερικό των δύο παράλληλων κατακόρυφων πλεγμάτων.

Αυτή η αγκύρωση προτιμάται στις περισσότερες περιπτώσεις και, ιδιαίτερα, όταν δεν είναι εύκολη η ακριβής καθ’ ύψος τοποθέτηση των ράβδων του κορμού του τοιχείου π.χ. στη περίπτωση υπογείου που οι ράβδοι του κορμού τοποθετούνται κατά το σιδέρωμα των θεμελίων.

(β) Τελείωμα τοιχείου πλήρωσης που καταλήγει σε πλάκα

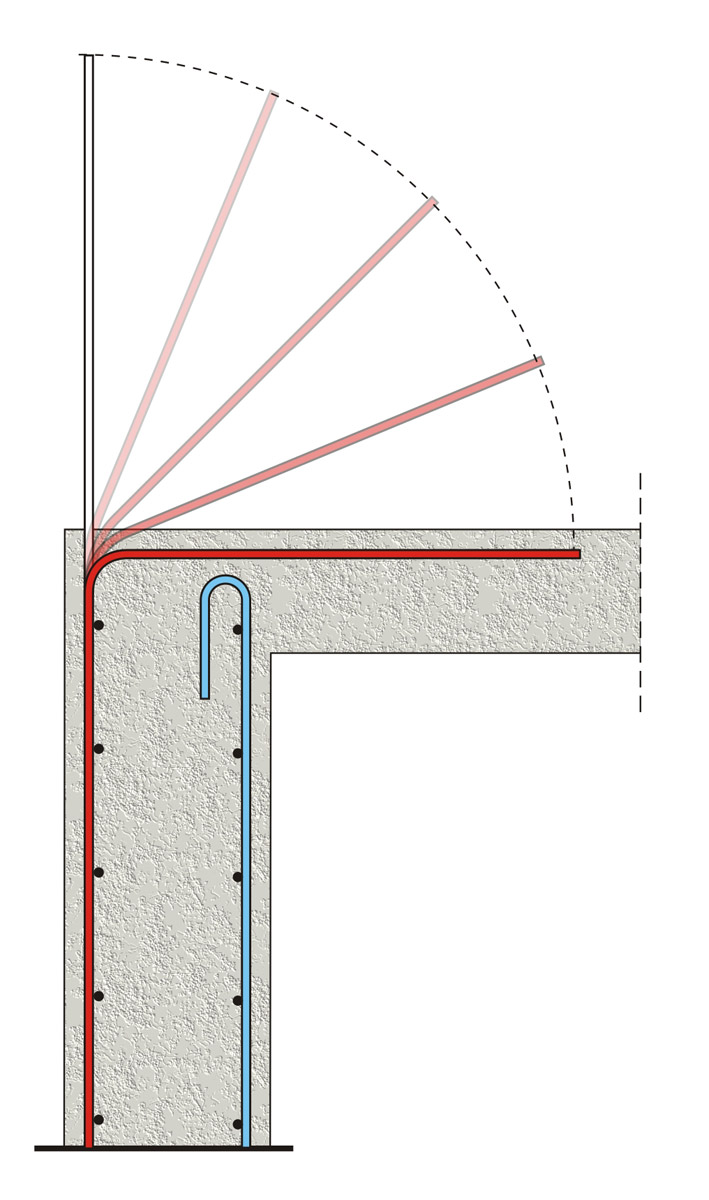

i) Μονόπλευρη πλάκα

Σε περίπτωση που υπάρχει μονόπλευρη πλάκα στην απόληξη του τοιχείου, οι εξωτερικές κατακόρυφες ράβδοι μπορούν ταυτόχρονα με την αγκύρωσή τους, να βοηθήσουν και στην εξασφάλιση της πάκτωσης της στήριξης της πλάκας.

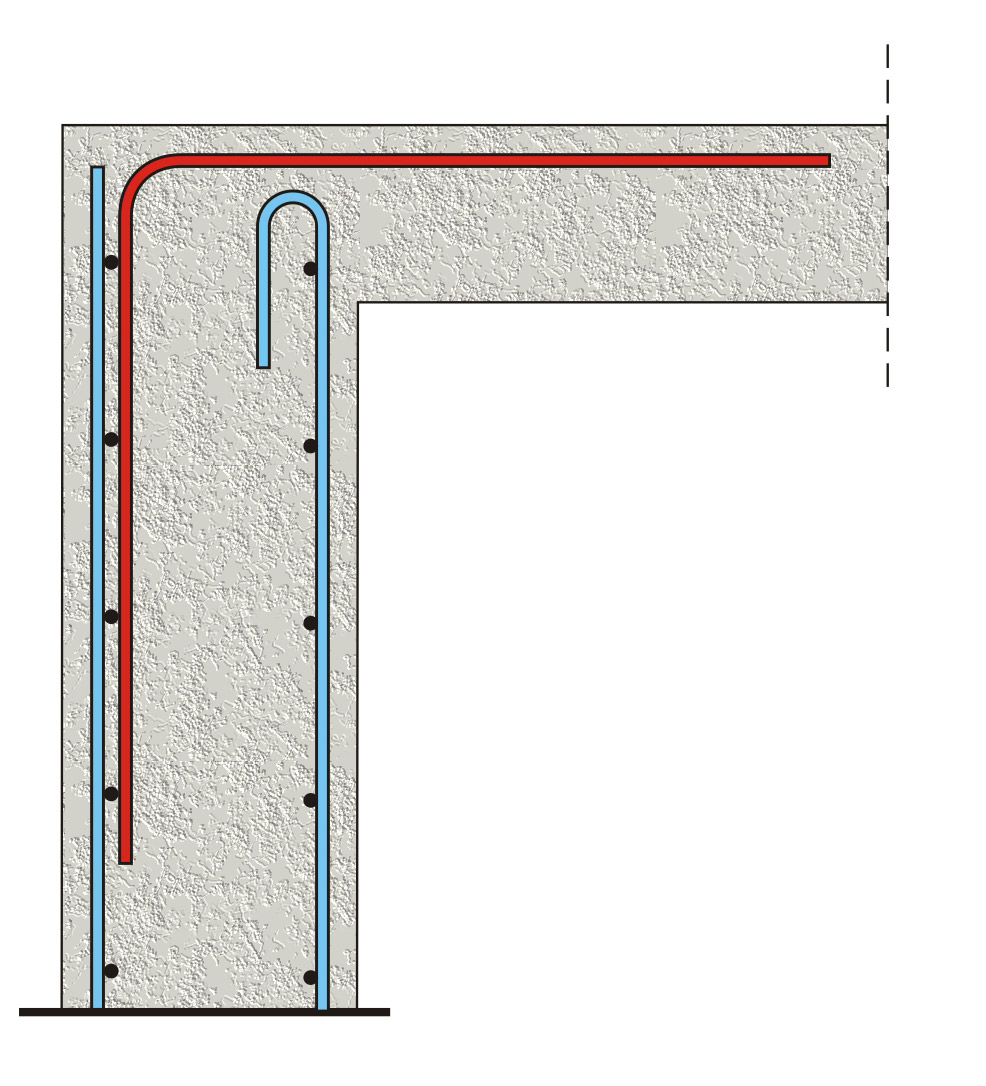

Εναλλακτική λύση αποτελεί η τοποθέτηση μανδύα μορφής γάμα.

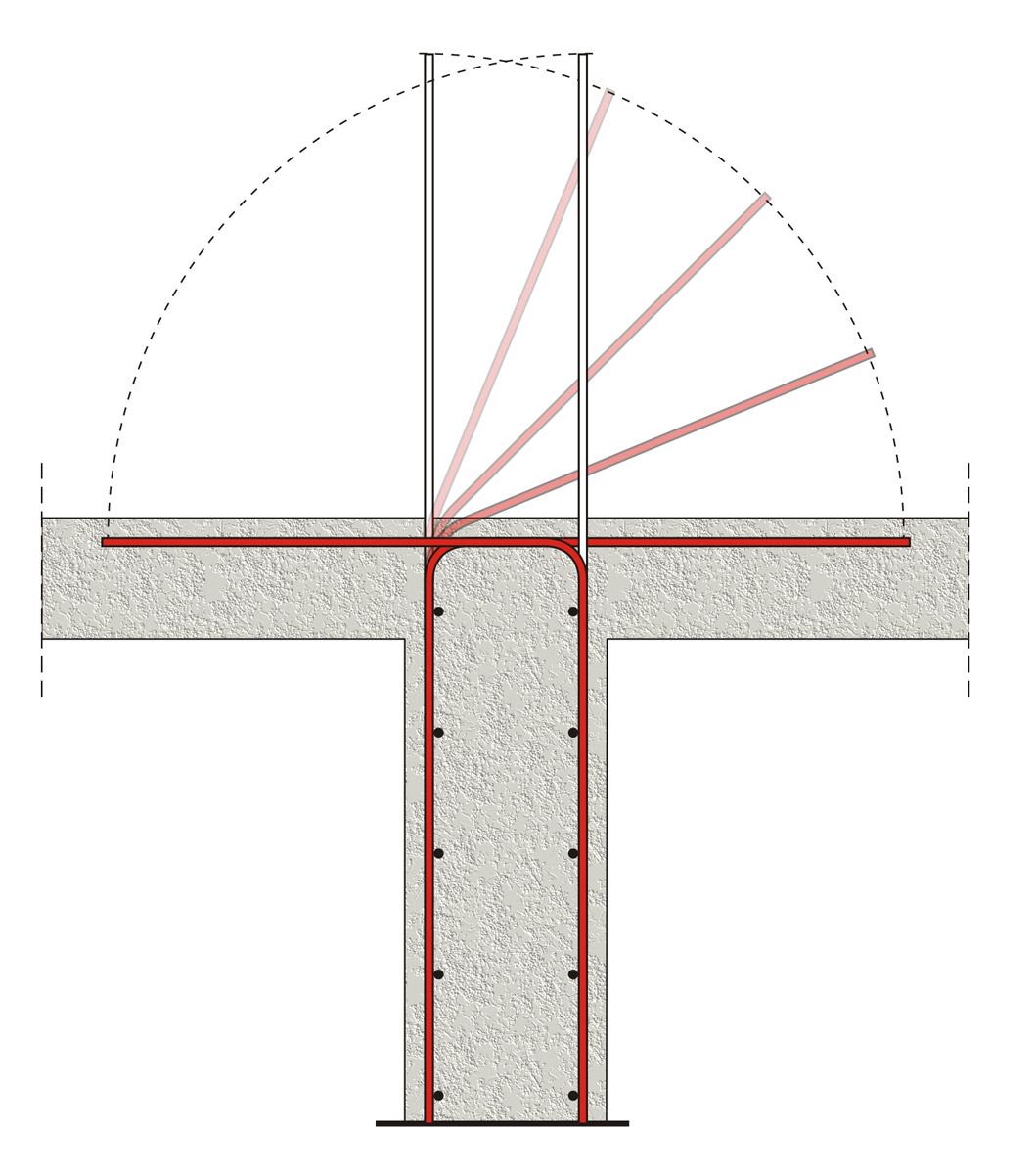

ii) Αμφίπλευρη πλάκα

Σε περίπτωση πλακών εκατέρωθεν του τοιχείου, μπορούν να εξασφαλιστούν οι αγκυρώσεις μέσα στις πλάκες, αλλά και να αξιοποιηθούν για τον οπλισμό της στήριξής τους (των πλακών).

Τέλος, τονίζεται ότι πέραν των παραπάνω λύσεων, υπάρχει μεγάλη ποικιλία συνδυασμών.
