« Ονομαστικές/ Χαρακτηριστικές τιμές Φορτίσεων Ωφέλιμα φορτία »



Φορτία τοίχων από οπτοπλινθοδομή


Όρθια δομή

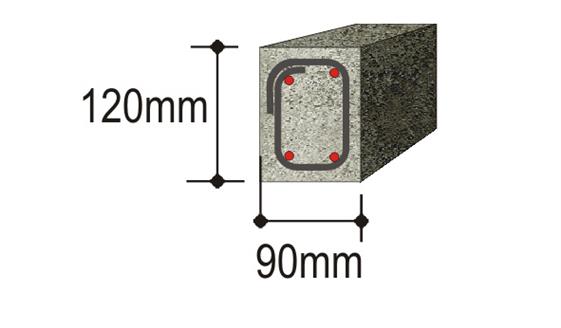

Σενάζ όρθιας δομής

Πλάκα δομή

g=0.89 kN/m2

g≈0.07 kN/m2

g=1.23 kN/m2

g=0.27 kN/m

Σοβάς

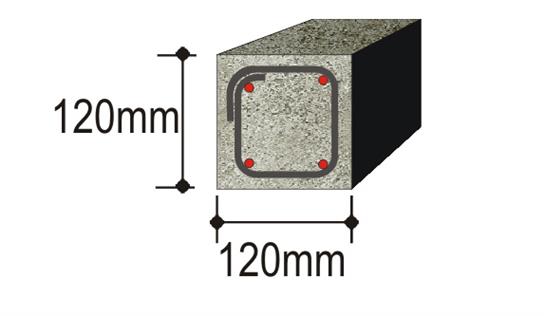

Σεάζ πλάκα δομής

Μονωτικό

g=0.45 kN/m2

g≈0.09 kN/m2

g=0.015 kN/m2

g=0.36 kN/m

Εικόνα 2.2.2.3-1: Επιμέρους φορτία στρώσεων οπτοπλινθοδομών


Παραδοχές φορτίων οπτοπλινθοδομών

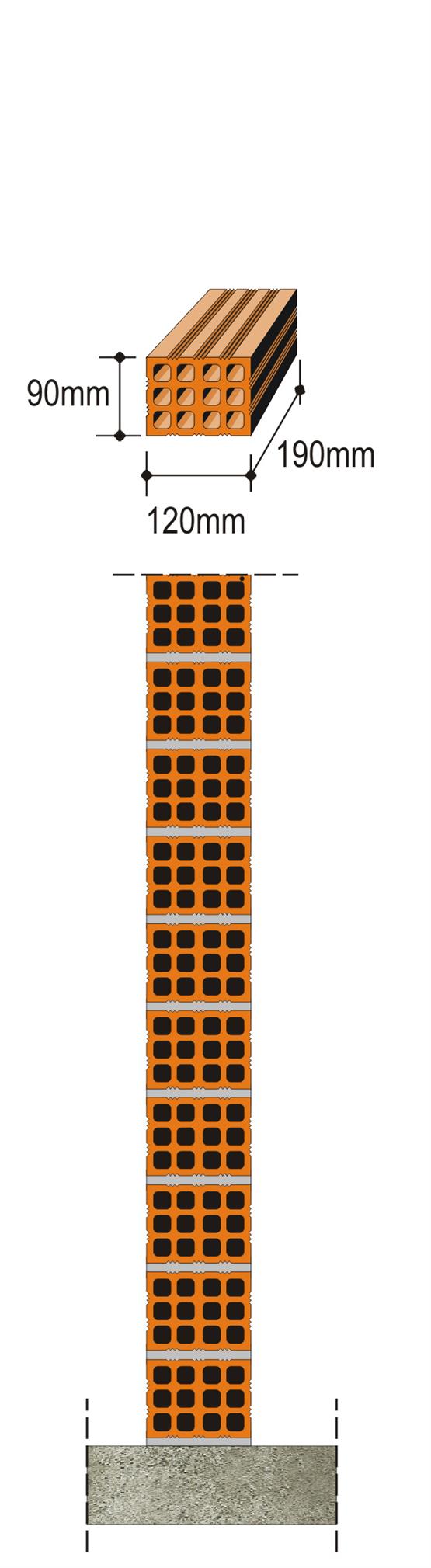

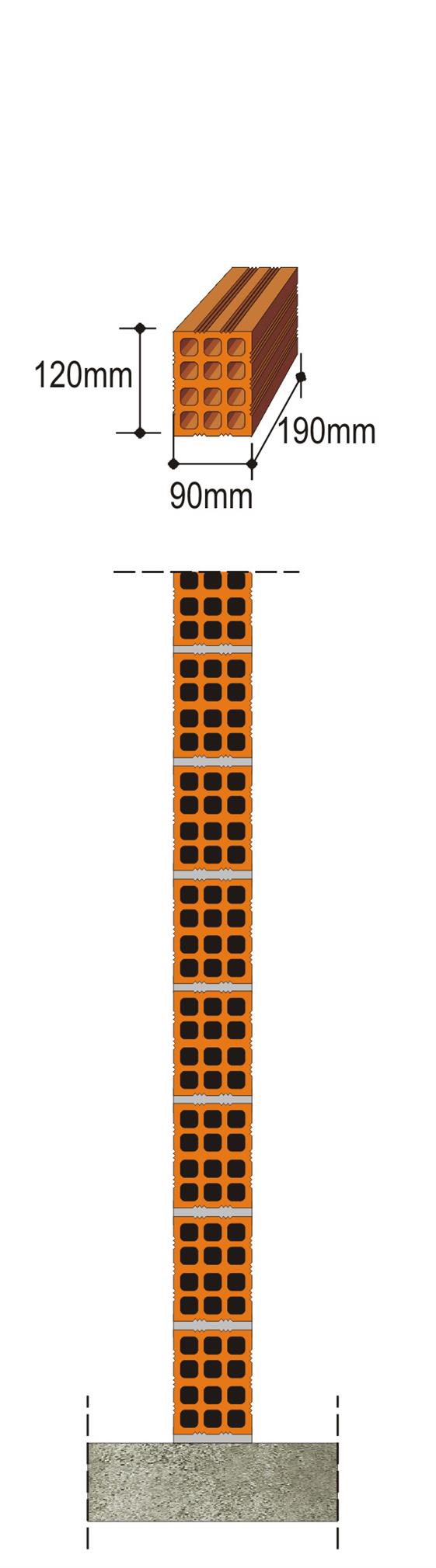

  • Ονομαστικές διαστάσεις βασικού τούβλου 90×120×190 με πρακτικά κυμαινόμενες τιμές γύρω στο 85×115×185 με βάρος≈17 N. Αριθμός τούβλων όρθιου δρομικού τοίχου (πάχος 85 mm) 39/m2 και αριθμός τούβλων πλάκα δρομικού τοίχου (πάχος 115 mm) 52/m2.

  • Συνδετική λάσπη πάχους 10 mm, πυκνότητας 1.8 t/m3

  • Σοβάς με αμμοκονίαμα 20 mm και μαρμαροκονίαμα πάχους 5 mm, πυκνότητας 1.8 t/m3

  • Σενάζ οπλισμένου σκυροδέματος ύψους 120 mm τοποθετούμενο ανά 2.50 m ύψους, πυκνότητας 2.5 t/m3

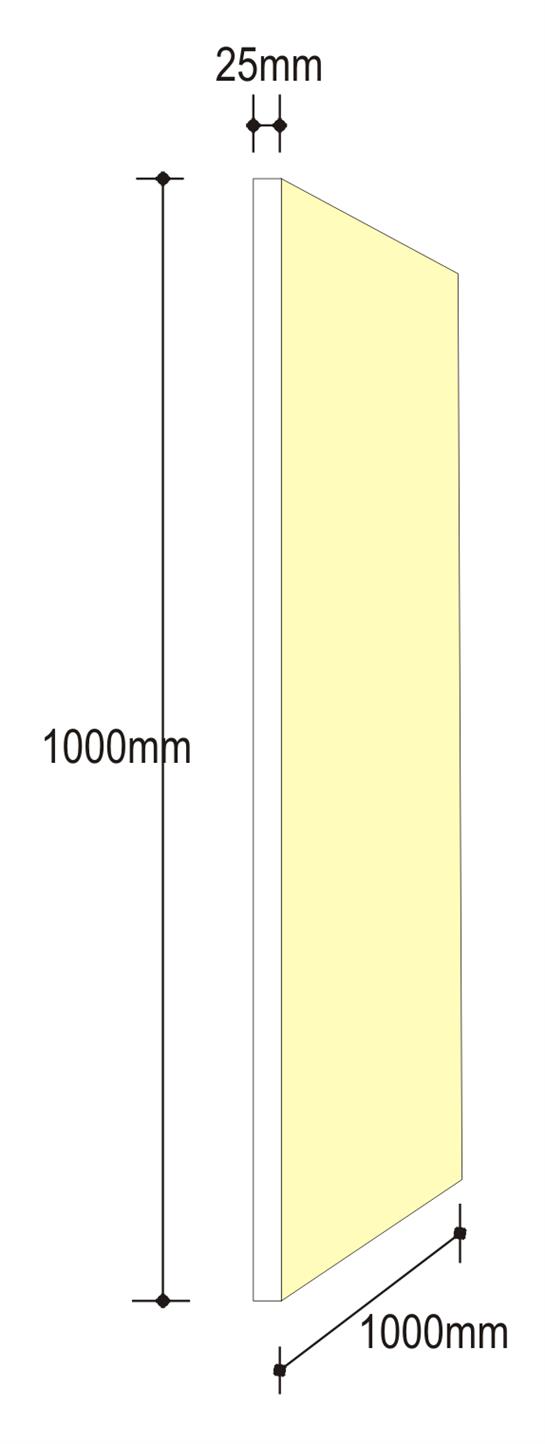

  • Μονωτικό υλικό πυκνότητας 30 kg/m3=0.03 t/m3 (σχεδόν αμελητέο σε σχέση με υπόλοιπα)

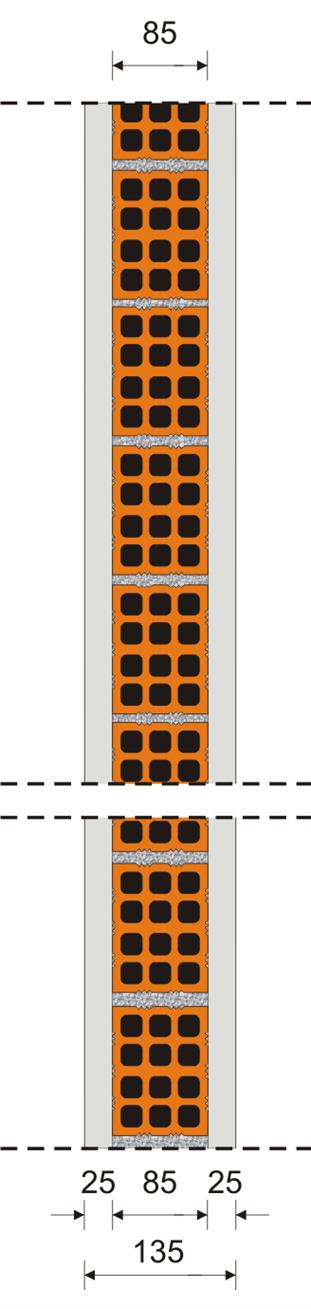

Όρθιος χωρίς σενάζ

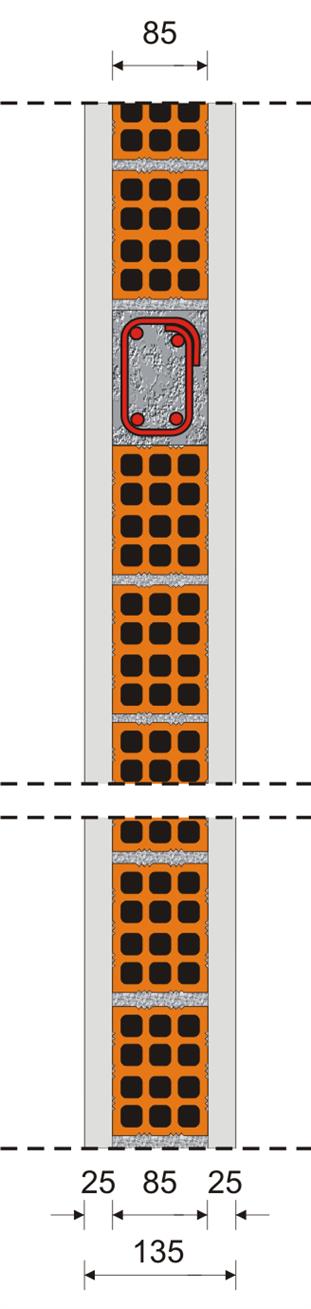

Όρθιος με σενάζ

Πλάκα με σενάζ

Όρθιος-όρθιος με σενάζ

Όρθιος πλάκα με σενάζ

Πλάκα πλάκα με σενάζ

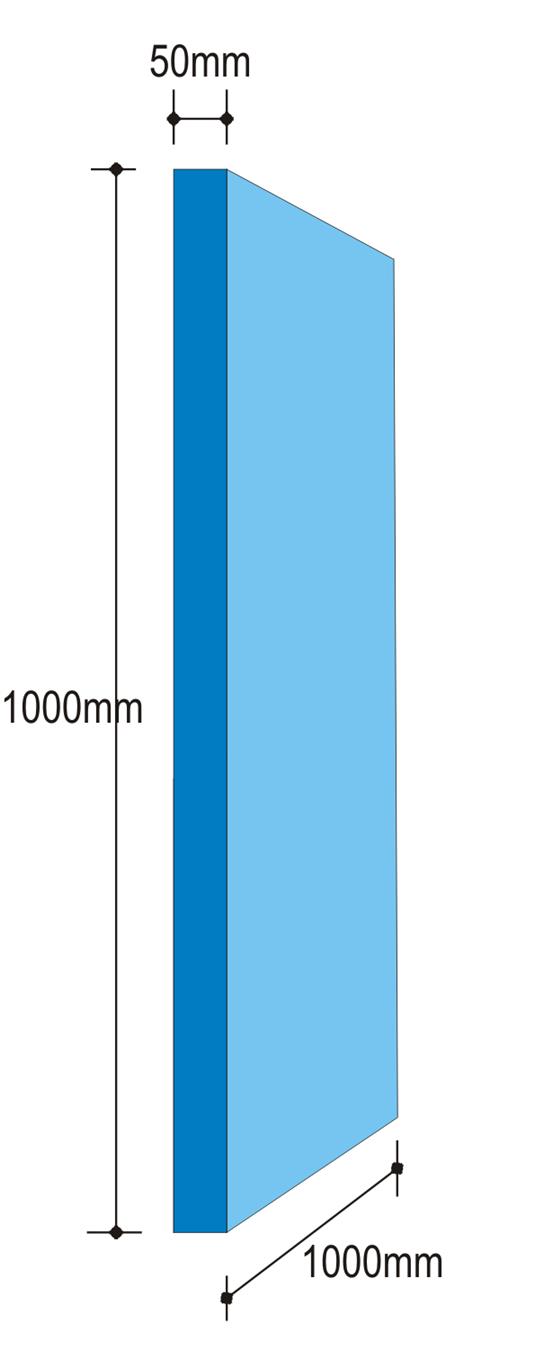

g=1.80 kN/m2

g=1.90 kN/m2

g=2.20 kN/m2

g=2.90 kN/m2

g=3.20 kN/m2

g=3.50 kN/m2

Παράδειγμα:

W85-

Παράδειγμα:

W85

Παράδειγμα:

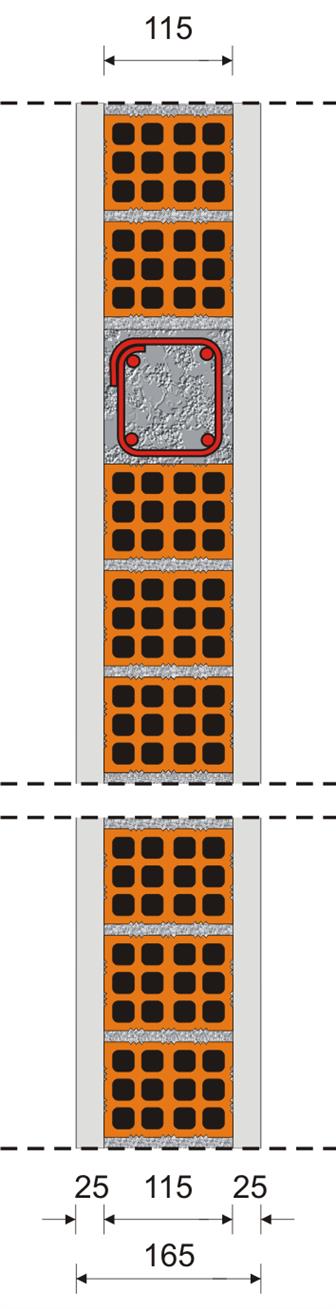

W115

Παράδειγμα:

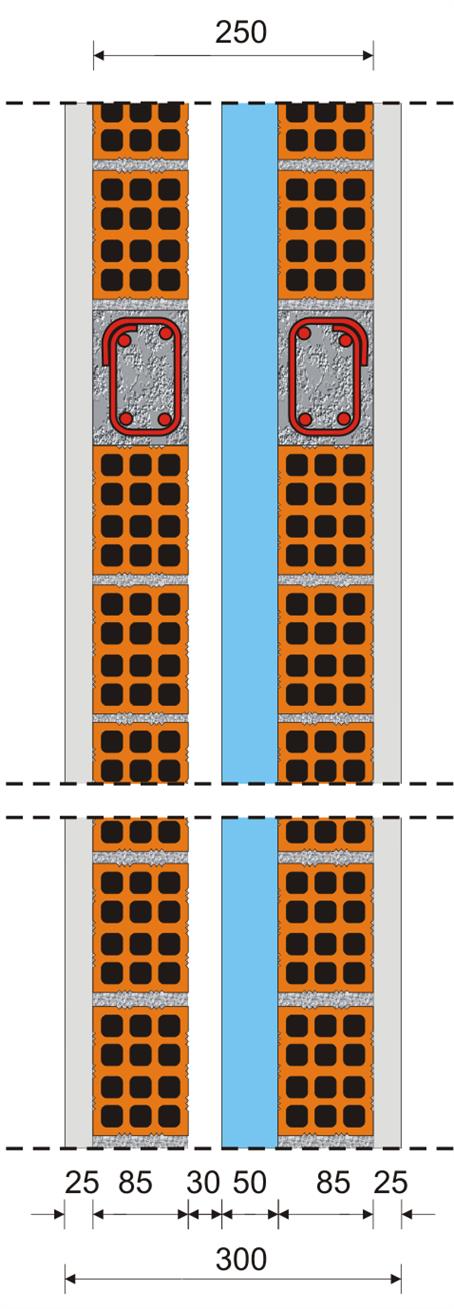

W250vv

Παράδειγμα:

W250vh

Παράδειγμα:

W300hh

για ύψος 2.5m

G=4.5 kN/m

για ύψος 2.5m

G=4.8 kN/m

για ύψος 2.5m

G=5.5 kN/m

για ύψος

2.5m

G=7.3 kN/m

για ύψος

2.5m

G=8.0 kN/m

για ύψος

2.5m

G=8.8 kN/m

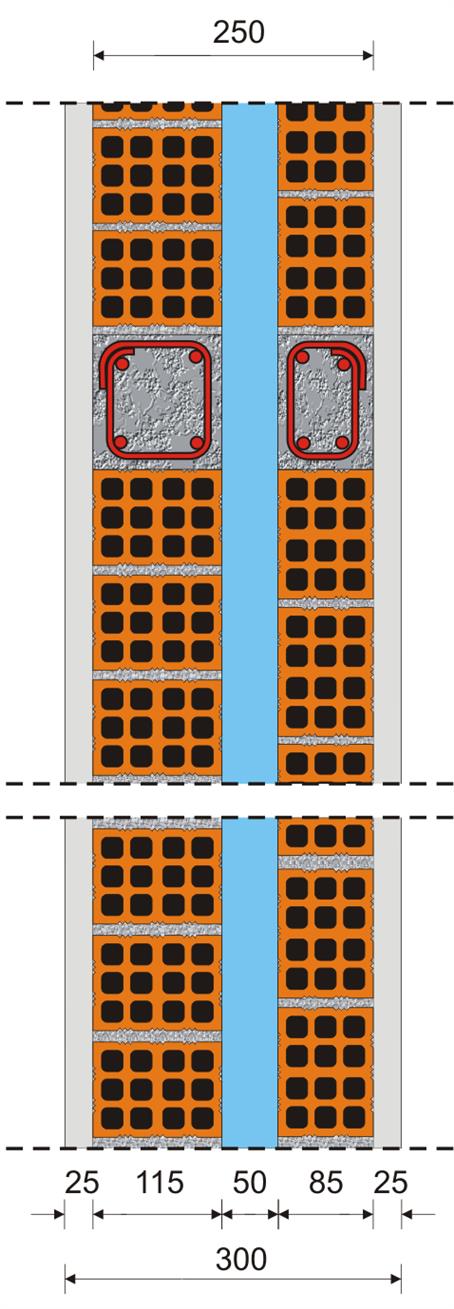

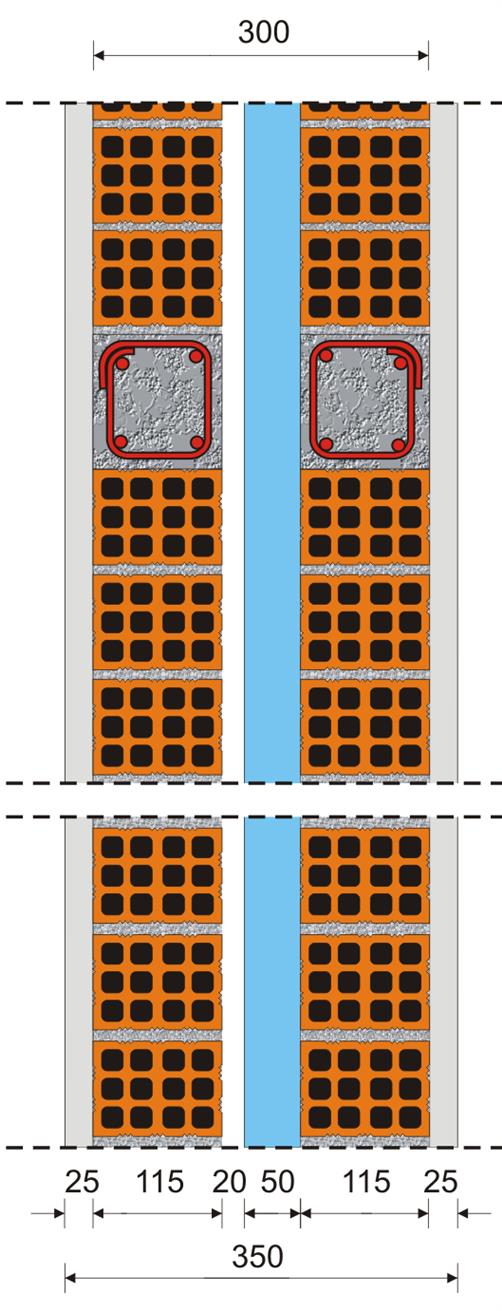

Εικόνα 2.2.2.3-2: Συνολικά φορτία τοίχων από οπτοπλινθοδομή

Η ονοματολογία των παραδειγμάτων του πίνακα αναφέρεται στις διαστάσεις χτίστη, ο οποίος ακολουθεί τις αντίστοιχες καλουπατζή, του οποίου οι ονομαστικές διαστάσεις είναι και οι δια-στάσεις εφαρμογής. Τόσο τα ονόματα, όσο και οι επιμέρους στρώσεις των τοίχων ποικίλουν, αλλά προτείνεται να περιγράφουν την κατασκευαστική πρακτική που ακολουθείται..

Το παράδειγμα των γραμμικών φορτίων των τοίχων έχει προκύψει με τη θεώρηση καθαρού ύψους τοίχου ίσο με 2.50 m και την παραδοχή ότι δεν υπάρχουν κουφώματα. Ως καθαρό ορίζεται το ύψος από τη στάθμη του σκυροδέματος της πλάκας του δαπέδου του ορόφου έως την κάτω παρειά της δοκού της οροφής του ορόφου.
