Προσομοίωση πλακών με μέλη και επιφανειακά πεπερασμένα Με τη βοήθεια των πεπερασμένων στοιχείων έχουμε τη δυνατότητα να προσδιορίσουμε με σημαντική ακρίβεια τη λειτουργία των πλακών. Ωστόσο, για να αντιπροσωπεύουν τα αποτελέσματα την πραγματικότητα, θα πρέπει να υιοθετηθούν οι κατάλληλες παραδοχές. Στο παράρτημα Α εξετάζονται αναλυτικά οι επιρροές των ακόλουθων παραγόντων: 1) η πλαισιακή λειτουργία των πλακών στις περιοχές των κολονών 2) η κατακόρυφη παραμόρφωση των δοκών Τόσο η πλαισιακή λειτουργία στις περιοχές των κολονών (όπου δεν υπάρχουν δοκοί), όσο και η κατακόρυφη παραμόρφωση και η στρεπτική δυσκαμψία των δοκών, επιδρούν στη συμπεριφορά της πλάκας. Προκειμένου να διερευνήσουμε την επίδραση αυτή, προσομοιώνουμε μία απλή κατασκευή με δύο τρόπους: (i) με μέλη, σύμφωνα με τον οποίο η πλάκα προσομοιώνεται ως εσχάρα κύριων και δευτερευ-ουσών δοκίδων, χωρίς τη θεώρηση στερεών σωμάτων. (ii) με επιφανειακά πεπερασμένα στοιχεία, σύμφωνα με τον οποίο η πλάκα προσομοιώνεται ως δισδιάστατος φορέας, με τριγωνικά επιφανειακά πεπερασμένα στοιχεία. Στη συνέχεια παρουσιάζεται η περίληψη του παραρτήματος A:

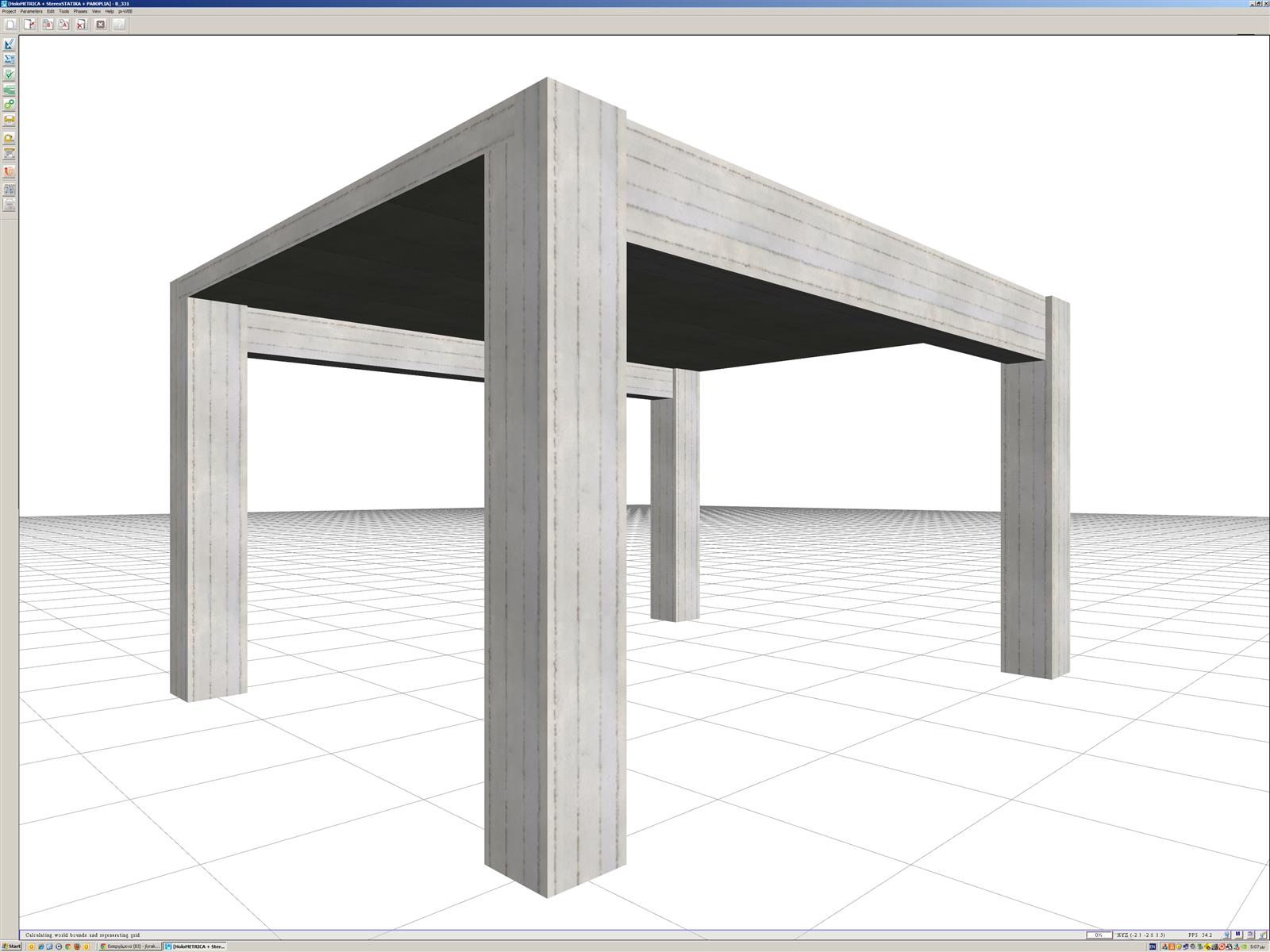

Εικόνα 3.3.6-1: Ο φορέας της μελέτης <B_331> του συνοδευτικού λογισμικού
Εικόνα 3.3.6-1: Ο φορέας της μελέτης <B_331> του συνοδευτικού λογισμικού

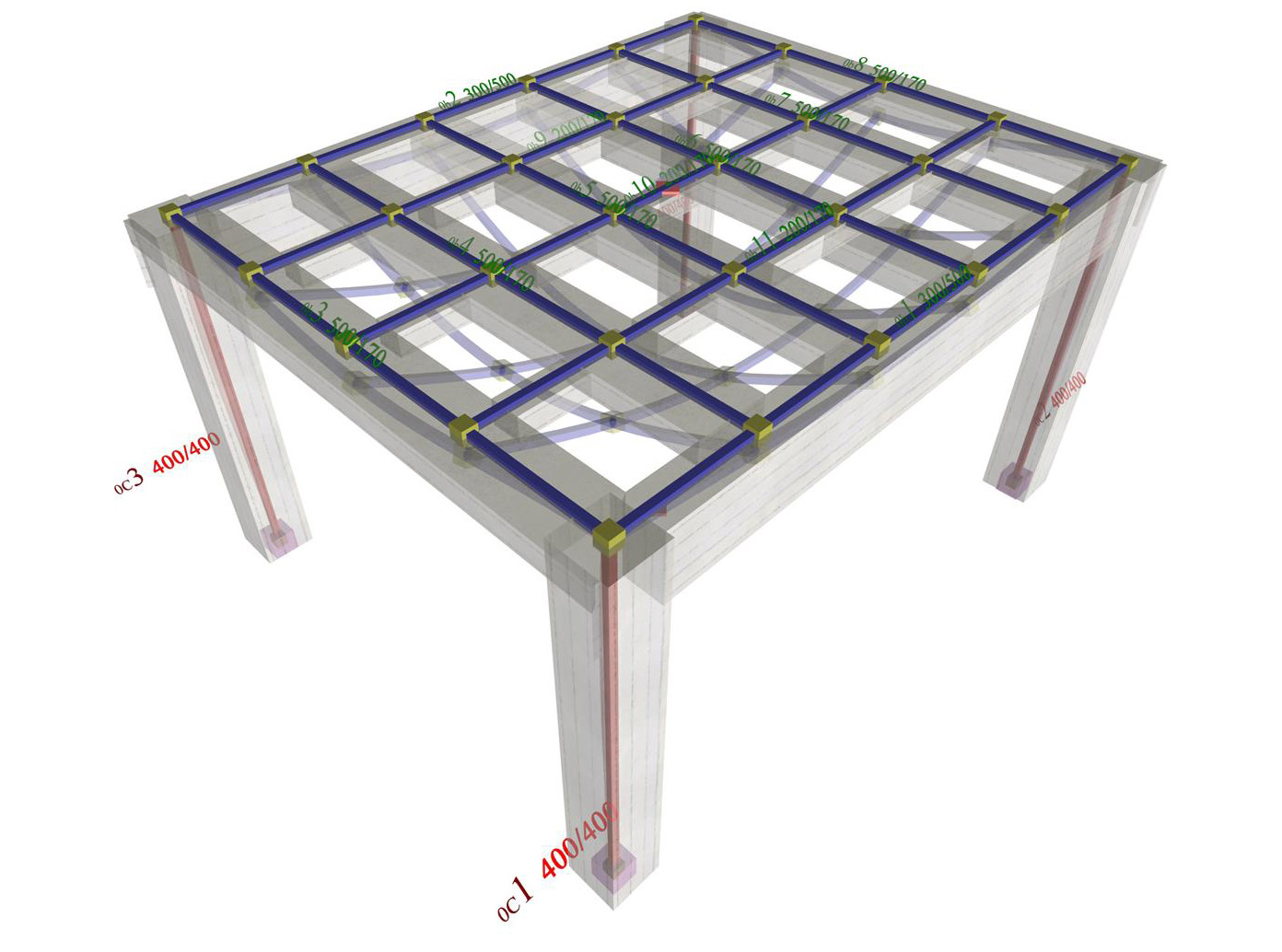

Εικόνα 3.3.6-2: Προσομοίωμα πλάκας με μέλη
Εικόνα 3.3.6-2: Προσομοίωμα πλάκας με μέλη

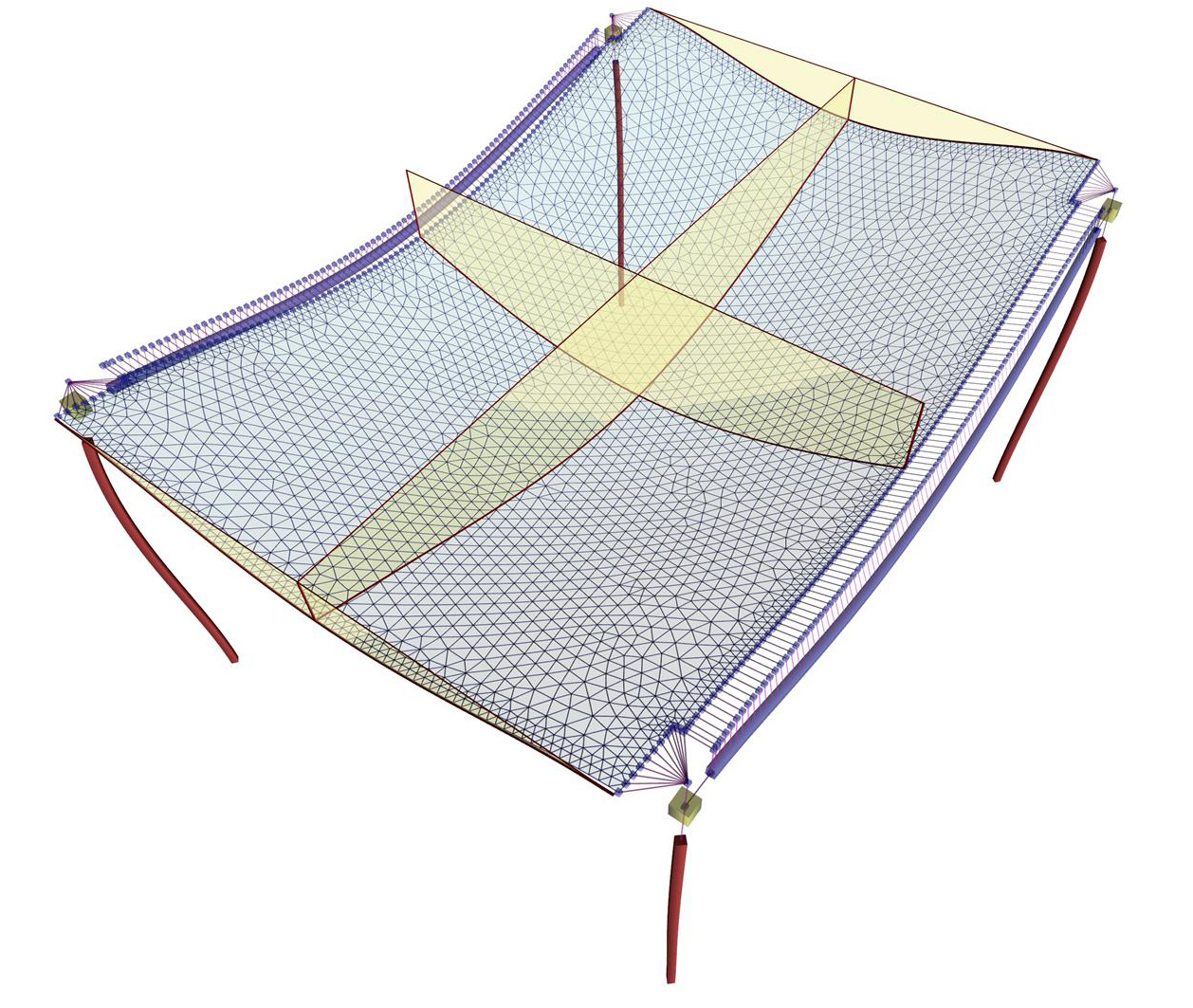

Εικόνα 3.3.6-3: Προσομοίωμα πλάκας με επιφανειακά τριγωνικά πεπερασμένα στοιχεία
Εικόνα 3.3.6-3: Προσομοίωμα πλάκας με επιφανειακά τριγωνικά πεπερασμένα στοιχεία
|
