Σύγκριση πολυώροφων πλαισιακών κιαι μικτών συστημάτων
Θα εξετασθεί η συμπεριφορά των δύο πλέον συνηθισμένων στατικών συστημάτων, τα οποία είναι το πλαισιακό και το μικτό. Πλαισιακό ονομάζεται το στατικό σύστημα που αποτελείται μόνο από υποστυλώματα, ενώ μικτό εκείνο το οποίο περιέχει τόσο υποστυλώματα όσο και τοιχία. Η σύγκριση θα πραγματοποιηθεί με την αντιπαράθεση των αποτελεσμάτων σε κάθε σύστημα. Οι εξεταζόμενοι φορείς είναι ίδιοι με εκείνους που χρησιμοποιήθηκαν στις δύο προηγούμενες παραγράφους και ο αντίστοιχος αριθμός ορόφων ισούται με 4, 8 και 15. Συγκρίνονται δύο κύρια μεγέθη, εκ των οποίων ένα πραγματικό και ένα ιδεατό. Ως πραγματικό μέγεθος επιλέγεται η μετακίνηση κάθε στάθμης και ως ιδεατό η διατομή της ισοδύναμης κολόνας κάθε ορόφου. Ισοδύναμη κολόνα ενός ορόφου καλείται η θεωρητική κολόνα, η οποία αναπτύσσει μετακίνηση ίση με εκείνη που εμφανίζουν όλα μαζί τα υποστυλώματα του συγκεκριμένου ορόφου. Μπορούν να θεωρηθούν άπειρες τέτοιες ιδεατές κολόνες, ωστόσο εδώ επιλέγεται εκείνη που είναι αμφίπακτη και έχει πλάτος ίσο με 300 mm. Εναλλακτικά, θα μπορούσε να επιλεχθεί ως ιδεατή κολόνα η αμφίπακτη με τετραγωνική διατομή. Για τη σύγκριση μεταξύ πλαισιακού και μικτού συστήματος δε διαδραματίζει σημαντικό ρόλο το μέγεθος των σεισμικών δυνάμεων, αλλά η κατανομή τους. Για το λόγο αυτό, χρησιμοποιείται η τριγωνική κατανομή, η οποία προσεγγίζει με τον καλύτερο δυνατό τρόπο την πραγματική κατανομή [*] 6 Η κατανομή των σεισμικών δυνάμεων προκύπτει από τη δυναμική φασματική μέθοδο, η οποία περιγράφεται στο κεφάλαιο 6. of the majority of buildings designed by an engineer. In the related software the seismic Δύναμηs are imposed on the considered building by selecting Apply Seismic Δύναμηs=ON in the dialog located in the central menu: "Horizontal Δύναμηs" à "Seismic Δύναμηs". της πλειοψηφίας των κτιρίων τα οποία μελετά ένας μηχανικός. Στο πρόγραμμα οι σεισμικές δυνάμεις επιβάλλονται στο υπό εξέταση κτίριο μόλις ενεργοποιηθεί η κεντρική επιλογή “Οριζόντιες δυνάμεις” “Σεισμικές δυνάμεις” και κατόπιν με την επιλογή Apply Seismic Δύναμηs=ON.Τα τρία εξεταζόμενα παραδείγματα τόσο με την πλαισιακή όσο και με τη μικτή εκδοχή τους, εμπεριέχονται στο συνοδευτικό λογισμικό. Στην προσομοίωση χρησιμοποιούνται οι ελαστικές δυσκαμψίες (Beam & κολόνα Inertia Factor=1), τα στερεά σώματα (Rigid Body=1) και λαμβάνεται υπόψη η επιρροή της διάτμησης ( Τέμνουσα Effect=1). Οι τιμές των παραμέτρων δυσκαμψίας και οι οριζόντιες δυνάμεις είναι οι πιο κάτω.

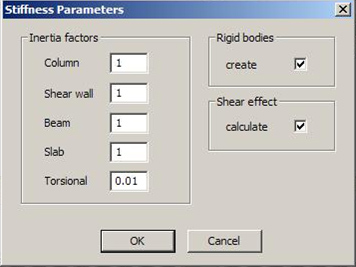

Εικόνα 5.3.3-1 Εικόνα 5.3.3-1
|

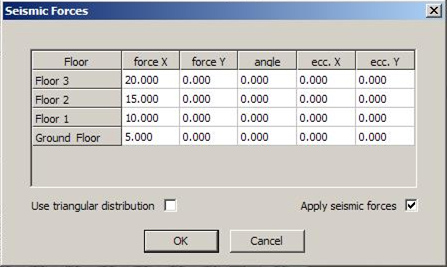

Εικόνα 5.3.3-2 Εικόνα 5.3.3-2
| Τα αποτελέσματα των επιλύσεων του λογισμικού παρατίθενται στους ακόλουθους πίνακες και εικόνες. Φορείς με 4 ορόφους (πλαισιακός και μικτός) με την ίδια σεισμική φόρτιση | | | Πλαισιακό Στατικό Σύστημα(project <B_533a>) | Όροφος | Δύναμη H | Τέμνουσα V | Μετατόπιση δtotal | Μετατόπιση δrelative | Σ(K) x 106 | Ισοδύναμη τετραγωνική κολόνα | Ισοδύναμη κολόνα με b=300 | | kN | kN | mm | mm | N/m | mm | mm | 0 | 5 | 50 | 0.801 | 0.801 | 62 | 483 | 569 | 1 | 10 | 45 | 1.766 | 0.965 | 47 | 449 | 517 | 2 | 15 | 35 | 2.532 | 0.766 | 46 | 447 | 513 | 3 | 20 | 20 | 2.983 | 0.451 | 44 | 442 | 505 | | | | Μικτό Στατικό Σύστημα (project <B_533b>) | Όροφος | Δύναμη H | Τέμνουσα V | Μετατόπιση δtotal | Μετατόπιση δrelative | Σ(K) x 106 | Ισοδύναμη τετράγωνη κολόνα | Ισοδύναμη κολόνα με b=300 | | kN | kN | mm | mm | N/m | mm | mm | 0 | 5 | 50 | 0.117 | 0.117 | 427 | 801 | 1169 | 1 | 10 | 45 | 0.341 | 0.224 | 201 | 655 | 872 | 2 | 15 | 35 | 0.580 | 0.239 | 146 | 603 | 775 | 3 | 20 | 20 | 0.792 | 0.212 | 94 | 537 | 660 | Φορείς με 8 ορόφους (πλαισιακός και μικτός) με την ίδια σεισμική φόρτιση | | | Πλαισικό Στατικό Σύστημα (project <B_533c>) | Όροφος | Δύναμη H | Τέμνουσα V | Μετατόπιση δtotal | Μετατόπιση δrelative | Σ(K) x 106 | Ισοδύναμη τετράγωνη κολόνα | Ισοδύναμη κολόνα με b=300 | | | | | | | | | | kN | kN | mm | mm | N/m | mm | mm | 0 | 5 | 180 | 2.941 | 2.94 | 61 | 480 | 566 | 1 | 10 | 175 | 6.780 | 3.85 | 45 | 444 | 509 | 2 | 15 | 165 | 10.538 | 3.74 | 44 | 442 | 505 | 3 | 20 | 150 | 13.991 | 3.45 | 43 | 439 | 501 | 4 | 25 | 130 | 17.031 | 3.04 | 43 | 439 | 501 | 5 | 30 | 105 | 19.539 | 2.51 | 42 | 437 | 497 | 6 | 35 | 75 | 21.397 | 1.86 | 40 | 431 | 489 | 7 | 40 | 40 | 22.511 | 1.11 | 36 | 420 | 471 | | | | Μικτό Στατικό Σύστημα (project <B_533d>) | Όροφος | Δύναμη H | Τέμνουσα V | Μετατόπιση δtotal | Μετατόπιση δrelative | Σ(K) x 106 | Ισοδύναμη τετράγωνη κολόνα | Ισοδύναμη κολόνα με b=300 | | | | | | | | | | kN | kN | mm | mm | N/m | mm | mm | 0 | 5 | 180 | 0.488 | 0.49 | 367 | 769 | 1100 | 1 | 10 | 175 | 1.511 | 1.02 | 172 | 629 | 823 | 2 | 15 | 165 | 2.760 | 1.25 | 132 | 587 | 747 | 3 | 20 | 150 | 4.053 | 1.29 | 116 | 567 | 712 | 4 | 25 | 130 | 5.280 | 1.23 | 106 | 554 | 689 | 5 | 30 | 105 | 6.374 | 1.09 | 96 | 540 | 665 | 6 | 35 | 75 | 7.311 | 0.93 | 81 | 517 | 626 | 7 | 40 | 40 | 8.079 | 0.78 | 51 | 459 | 532 | Φορείς με 15 ορόφους (πλαισιακός και μικτός) με την ίδια σεισμική φόρτιση | | | Πλαισικό Στατικό Σύστημα(project <B_533e>) | Όροφος | Δύναμη H | Τέμνουσα V | Μετατόπιση δtotal | Μετατόπιση δrelative | Σ(K) x 106 | Ισοδύναμη τετράγωνη κολόνα | Ισοδύναμη κολόνα με b=300 | | kN | kN | mm | mm | N/m | mm | mm | 0 | 5 | 600 | 9.939 | 9.9 | 60 | 478 | 563 | 1 | 10 | 595 | 23.384 | 13.4 | 44 | 442 | 505 | 2 | 15 | 585 | 37.166 | 13.8 | 42 | 437 | 497 | 3 | 20 | 570 | 50.950 | 13.8 | 41 | 434 | 493 | 4 | 25 | 550 | 64.571 | 13.6 | 40 | 431 | 489 | 5 | 30 | 525 | 77.880 | 13.3 | 39 | 428 | 484 | 6 | 35 | 495 | 90.728 | 12.8 | 39 | 428 | 484 | 7 | 40 | 460 | 102.971 | 12.2 | 38 | 426 | 480 | 8 | 45 | 420 | 114.467 | 11.5 | 37 | 423 | 476 | 9 | 50 | 375 | 125.075 | 10.6 | 35 | 417 | 467 | 10 | 55 | 325 | 134.658 | 9.6 | 34 | 414 | 462 | 11 | 60 | 270 | 143.085 | 8.4 | 32 | 407 | 452 | 12 | 65 | 210 | 150.226 | 7.1 | 29 | 397 | 437 | 13 | 70 | 145 | 155.958 | 5.7 | 25 | 382 | 416 | 14 | 75 | 75 | 160.198 | 4.2 | 18 | 352 | 371 | | 600 | 6200 | | | | | | | | | Μικτό Στατικό Σύστημα (project <B_533f>) | Όροφος | Δύναμη H | Τέμνουσα V | Μετατόπιση δtotal | Μετατόπιση δrelative | Σ(K) x 106 | Ισοδύναμη τετράγωνη column | Ισοδύναμη κολόνα με b=300 | | kN | kN | mm | mm | N/m | mm | mm | 0 | 5 | 600 | 1.797 | 1.8 | 333 | 749 | 1059 | 1 | 10 | 595 | 5.737 | 3.9 | 153 | 610 | 788 | 2 | 15 | 585 | 10.851 | 5.1 | 115 | 566 | 710 | 3 | 20 | 570 | 16.605 | 5.8 | 98 | 543 | 670 | 4 | 25 | 550 | 22.687 | 6.1 | 90 | 531 | 650 | 5 | 30 | 525 | 28.899 | 6.2 | 85 | 523 | 637 | 6 | 35 | 495 | 35.101 | 6.2 | 80 | 515 | 623 | 7 | 40 | 460 | 41.186 | 6.1 | 75 | 507 | 609 | 8 | 45 | 420 | 47.064 | 5.9 | 71 | 500 | 598 | 9 | 50 | 375 | 52.659 | 5.6 | 67 | 492 | 585 | 10 | 55 | 325 | 57.904 | 5.2 | 63 | 485 | 573 | 11 | 60 | 270 | 62.750 | 4.8 | 56 | 470 | 550 | 12 | 65 | 210 | 67.165 | 4.4 | 48 | 452 | 521 | 13 | 70 | 145 | 71.160 | 4.0 | 36 | 420 | 471 | 14 | 75 | 75 | 74.816 | 3.7 | 20 | 361 | 385 | | 600 | 6200 | | | | | |
Αν οι δοκοί των πλαισίων είχαν άπειρη ροπή αδρανείας [*] NoteΣτην πράξη δεν υπάρχει ροπή αδράνειας άπειρη, παρά μόνο πολύ μεγάλη που προσεγγίζει την άπειρη. Μεγάλη ροπή αδράνειας συναντάται σε δοκούς με μεγάλο ύψος π.χ. 800 mm ή και μεγαλύτερο. Ωστόσο, μία τέτοια πρακτική έρχεται σε αντίθεση με την αρχή του ικανοτικού σχεδιασμού, όπως περιγράφεται στον Α’ τόμο §1.4.2. , με βάση τις τιμές της §5.1.1, οι μετακινήσεις των ορόφων θα προέκυπταν ίσες με: Πλαισιακός φορέας: δtot= Σ(V)ορόφων/ Σ(K)ορόφου=6200kN/(3·K400/400)=(6200·103Ν)/(3 ·29.82·106N/m)=69 mm έναντι 160 mm του πραγματικού ορόφου. Μικτός φορέας: δtot= Σ(V)ορόφων/ Σ(K)ορόφου=6200kN/(2·K400/400+1·K 2000/300)= =(6200·103Ν)/[(2·29.82+1410.75)·106N/m)=4 mm μόλις, έναντι 75 mm του πραγματικού ορόφου. Φορείς με 4 ορόφους με την ίδια σεισμική φόρτιση

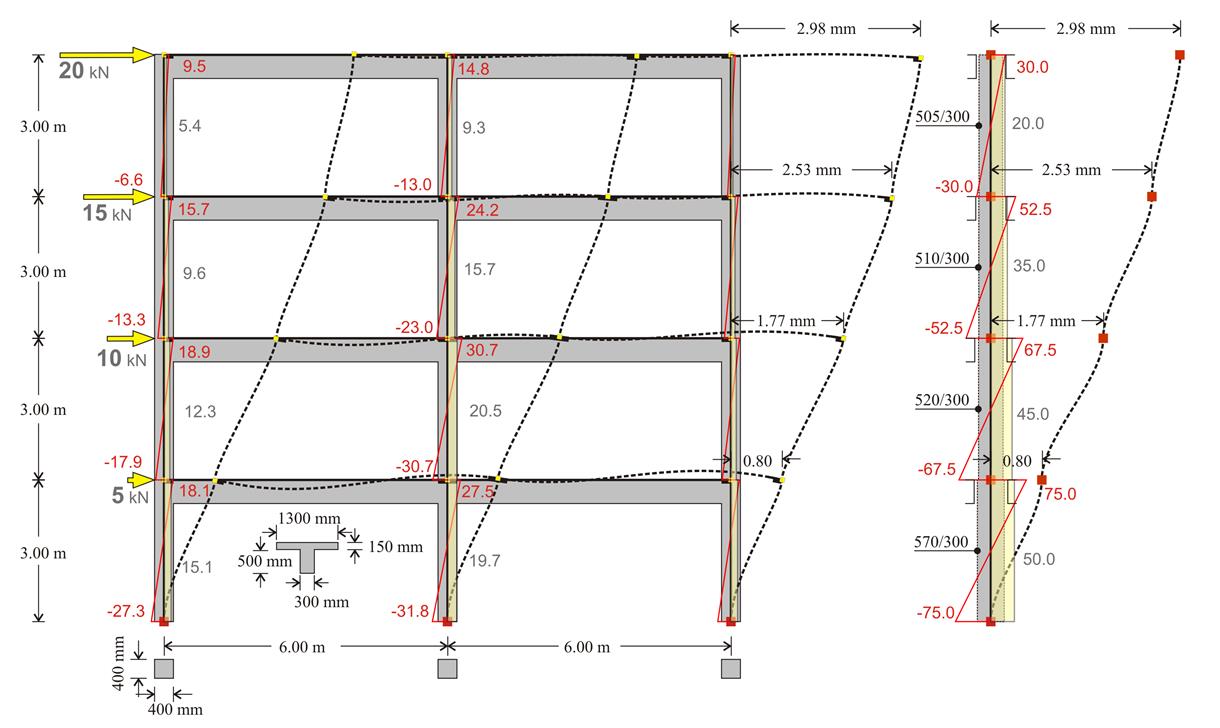

Εικόνα 5.3.3-3: ΠΛΑΙΣΙΑΚΟΣ φορέας τριών υποστυλωμάτων διατομής 400/400 και ισοδύναμος φορέας μιας αμφίπακτης κολόνας ανά όροφο. Εικόνα 5.3.3-3: ΠΛΑΙΣΙΑΚΟΣ φορέας τριών υποστυλωμάτων διατομής 400/400 και ισοδύναμος φορέας μιας αμφίπακτης κολόνας ανά όροφο.

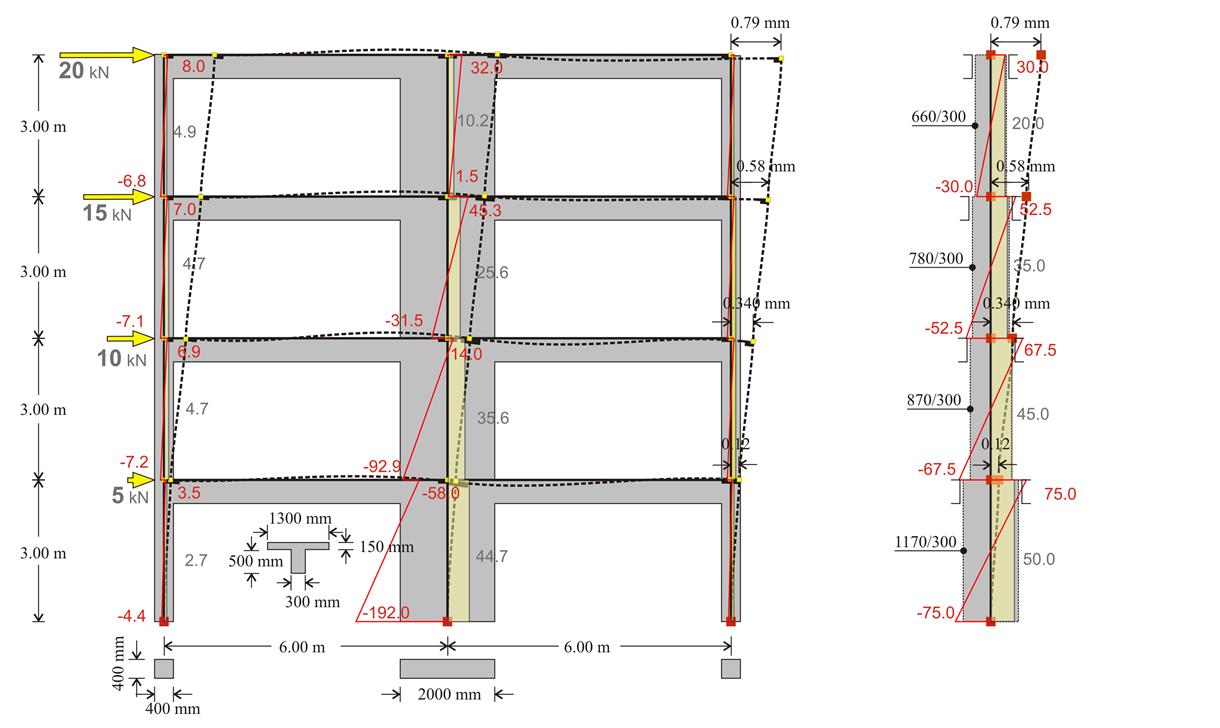

Εικόνα 5.3.3-4: ΜΙΚΤΟΣ φορέας ενός τοιχίου διατομής 2000/300 και δύο υποστυλωμάτων διατομής 400/400 και ισοδύναμος φορέας μιας αμφίπακτης κολόνας ανά όροφο. Εικόνα 5.3.3-4: ΜΙΚΤΟΣ φορέας ενός τοιχίου διατομής 2000/300 και δύο υποστυλωμάτων διατομής 400/400 και ισοδύναμος φορέας μιας αμφίπακτης κολόνας ανά όροφο.

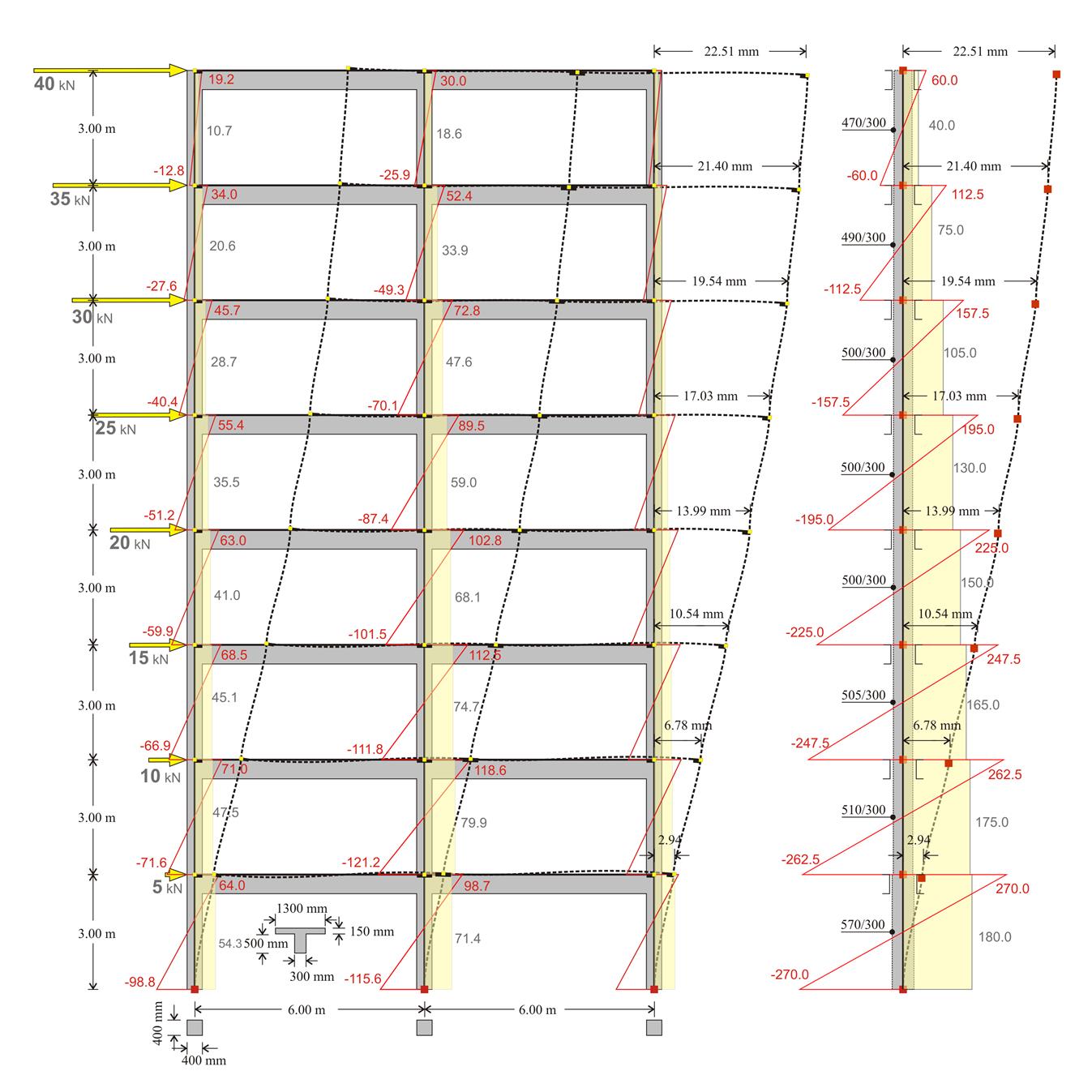

Οι δυσκαμψίες του πλαισιακού φορέα μεταβάλλονται πολύ λίγο από όροφο σε όροφο (ισοδύναμη διατομή 570/300 στην 1η στάθμη και 505/300 στην 4η στάθμη), σε αντίθεση με τις δυσκαμψίες του μικτού, οι οποίες μεταβάλλονται σημαντικά (1170/300 και 660/300 αντίστοιχα). Πλαισιακός φορέας με 8 ορόφους με τριγωνική σεισμική φόρτιση
Εικόνα 5.3.3-5: ΠΛΑΙΣΙΑΚΟΣ φορέας τριών υποστυλωμάτων διατομής 400/400 και σοδύναμος φορέας μίας αμφίπακτης κολόνας ανά όροφο Εικόνα 5.3.3-5: ΠΛΑΙΣΙΑΚΟΣ φορέας τριών υποστυλωμάτων διατομής 400/400 και σοδύναμος φορέας μίας αμφίπακτης κολόνας ανά όροφο
- Σε όλους τους φορείς, πλαισιακούς ή μικτούς, το άθροισμα των σεισμικών τεμνουσών των κολονών μιας στάθμης, ισούται με το άθροισμα των σεισμικών δυνάμεων όλων των υπερκειμένων ορόφων. Ενδεικτικά, για την πρώτη στάθμη ισχύει 54.3+71.4+54.3=180, ενώ για την τελευταία 10.7+18.6+10.7=40. Το μεσαίο υποστύλωμα της πρώτης στάθμης αναλαμβάνει το 71.4/180=40% της συνολικής τέμνουσας, ενώ τα δύο ακραία της ίδιας στάθμης το 30% το καθένα. Η μεσαία κολόνα στην τελευταία στάθμη, αναλαμβάνει το 18.6/40=46%, ενώ καθένα από τα ακραία υποστυλώματα το 27% αντίστοιχα.
- Τόσο για πλαισιακό όσο και για μικτό σύστημα, σε κάθε υποστύλωμα ισχύει Mo-Mu=V· h, όπου Mo είναι η ροπή στην κεφαλή της κολόνας, Mu η ροπή στον πόδα, V η τέμνουσα της κολόνας και h το ύψος της. Για παράδειγμα, στο μεσαίο υποστύλωμα του προηγούμενου φορέα ισχύει 98.7-(-115.6)=71.4·3.0 (214.3≈214.2).
Μικτός φορέας με 8 ορόφους με τριγωνική σεισμική φόρτιση

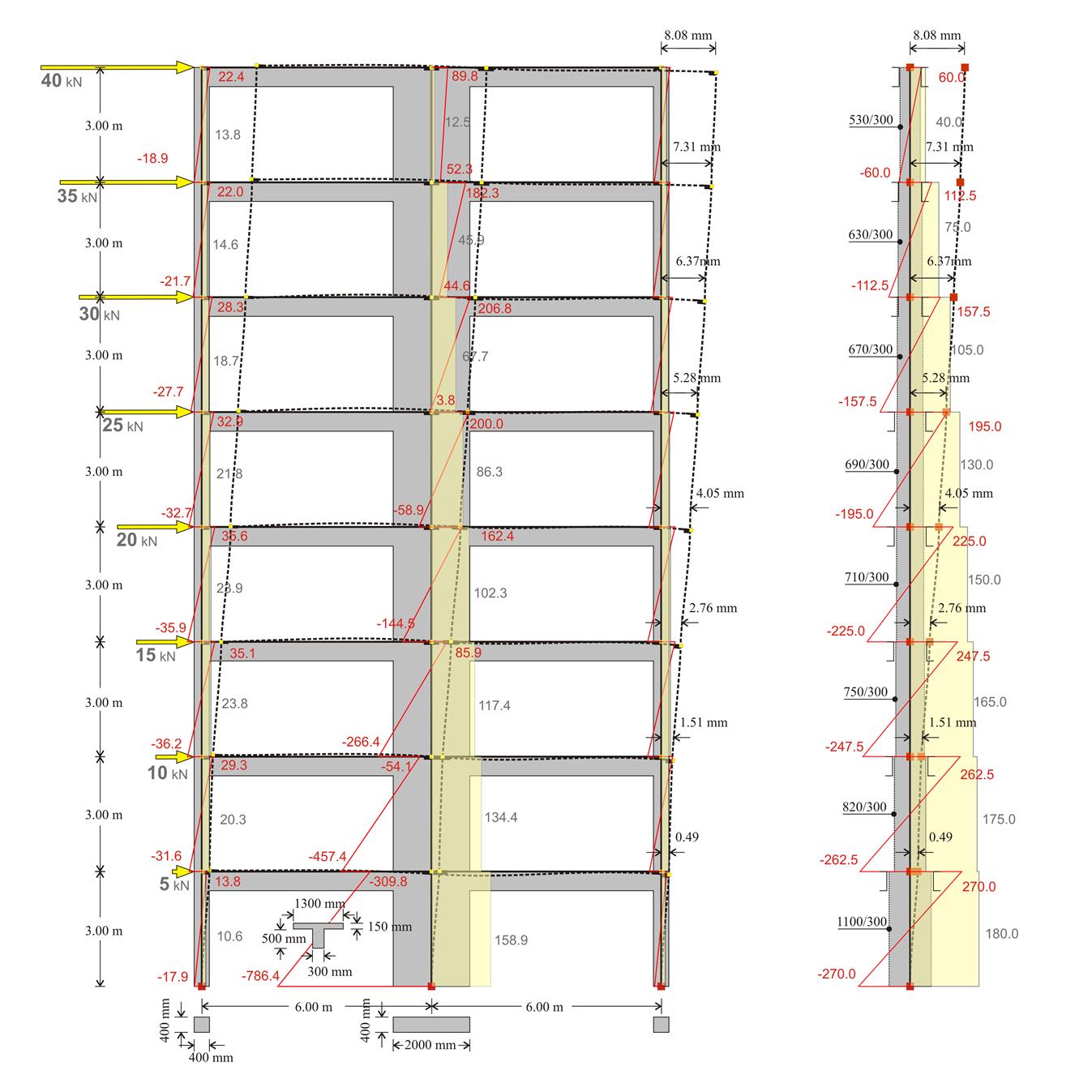

Εικόνα 5.3.3-6: ΜΙΚΤΟΣ φορέας ενός τοιχίου διατομής 2000/300 και δύο υποστυλωμάτων διατομής 400/400 και ισοδύναμος φορέας μίας αμφίπακτης κολόνας ανά όροφο Εικόνα 5.3.3-6: ΜΙΚΤΟΣ φορέας ενός τοιχίου διατομής 2000/300 και δύο υποστυλωμάτων διατομής 400/400 και ισοδύναμος φορέας μίας αμφίπακτης κολόνας ανά όροφο
- Στην πρώτη στάθμη ισχύει 10.6+158.9+10.6=180. Το μεσαίο τοιχίο αναλαμβάνει το 158.9/180=88% της συνολικής τέμνουσας, ενώ τα δύο ακραία υποστυλώματα το 11% το καθένα. Στην τελευταία στάθμη ισχύει 13.8+12.5+13.8=40. Το τοιχίο αναλαμβάνει το 12.5/40=32% της συνολικής τέμνουσας, ενώ κάθε υποστύλωμα το 34% αντίστοιχα. Συ-μπεραίνουμε ότι στο ισόγειο το τοιχίο ανακουφίζει τα υποστυλώματα, ενώ στον τελευταίο όροφο τα επιβαρύνει.
- Η σχέση Mo-Mu=V·h, ισχύει τόσο για τα υποστυλώματα, όσο και για τα τοιχία. Ενδεικτικά, για το τοιχίο της πρώτης στάθμης ισχύει -309.9-(-786.4)=158.9·3.0 (476.5≈476.7), ενώ για το τοιχίο της τελευταίας στάθμης ισχύει 89.8-52.3=12.5·3.0 (37.5=37.5).
- Η μέγιστη μετατόπιση του μικτού φορέα προκύπτει ίση με 8.08 mm, δηλαδή σχεδόν 3 φορές μικρότερη από την αντίστοιχη του πλαισιακού φορέα (22.51 mm)..
Πλαισιακός φορέας με 15 ορόφους με τριγωνική σεισμική φόρτιση

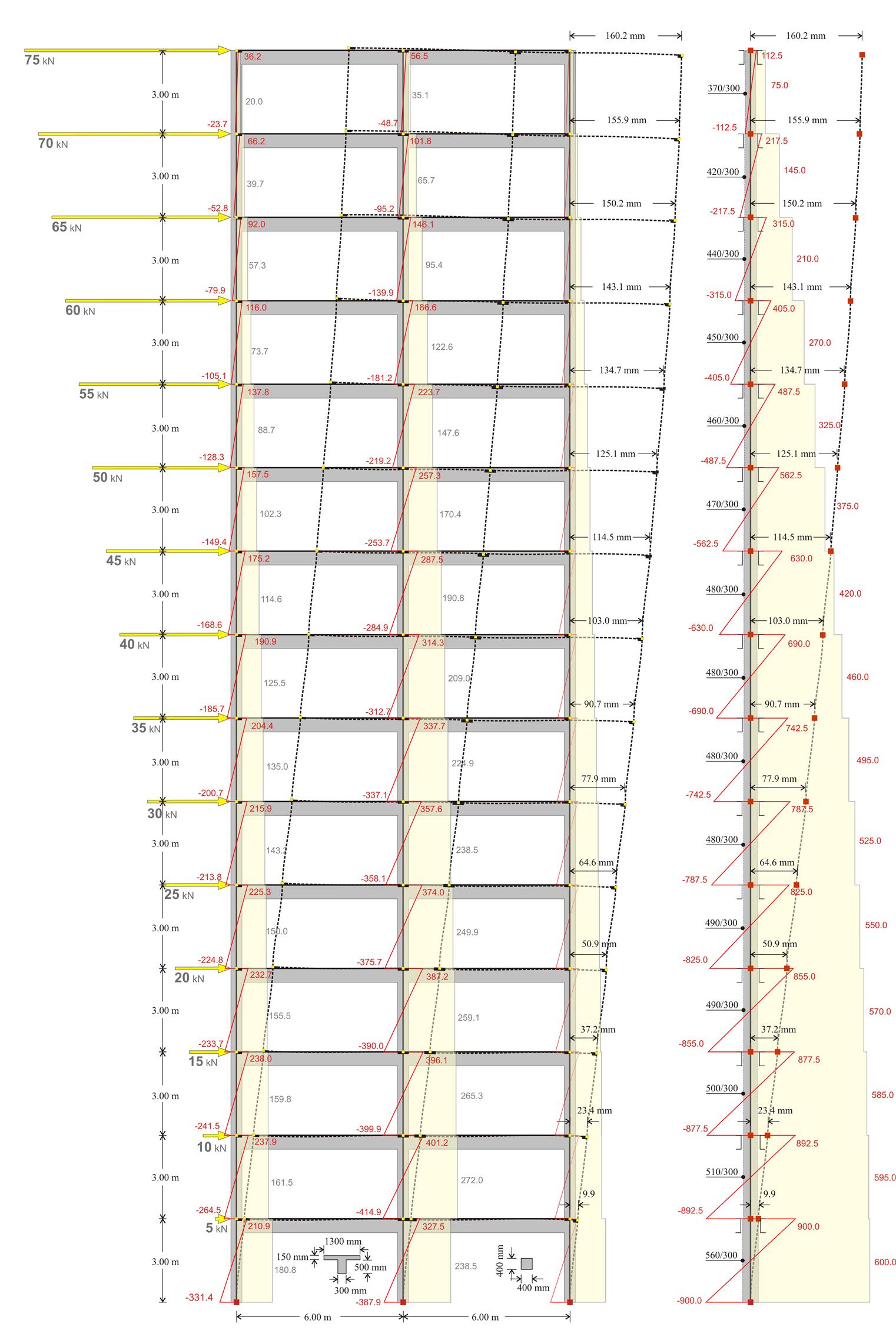

Εικόνα 5.3.3-8: ΠΛΑΙΣΙΑΚΟΣ φορέας τριών υποστυλωμάτων διατομής 400/400 και σοδύναμος φορέας μίας αμφίπακτης κολόνας ανά όροφο Εικόνα 5.3.3-8: ΠΛΑΙΣΙΑΚΟΣ φορέας τριών υποστυλωμάτων διατομής 400/400 και σοδύναμος φορέας μίας αμφίπακτης κολόνας ανά όροφο
Τονίζεται ότι, σε όλα τα ανωτέρω παραδείγματα, ιδιαίτερη αξία έχει η σύγκριση μεταξύ των δύο στατικών συστημάτων και όχι τα απόλυτα μεγέθη, τα οποία άλλωστε προκύπτουν από συγκεκριμένες τιμές σεισμικών δυνάμεων. Οι τιμές αυτές έχουν επιλεγεί αυ-θαίρετα, πληρούν όμως τον κανόνα της τριγωνικής κατανομής. Μικτός φορέας με 15 ορόφους με τριγωνική σεισμική φόρτιση

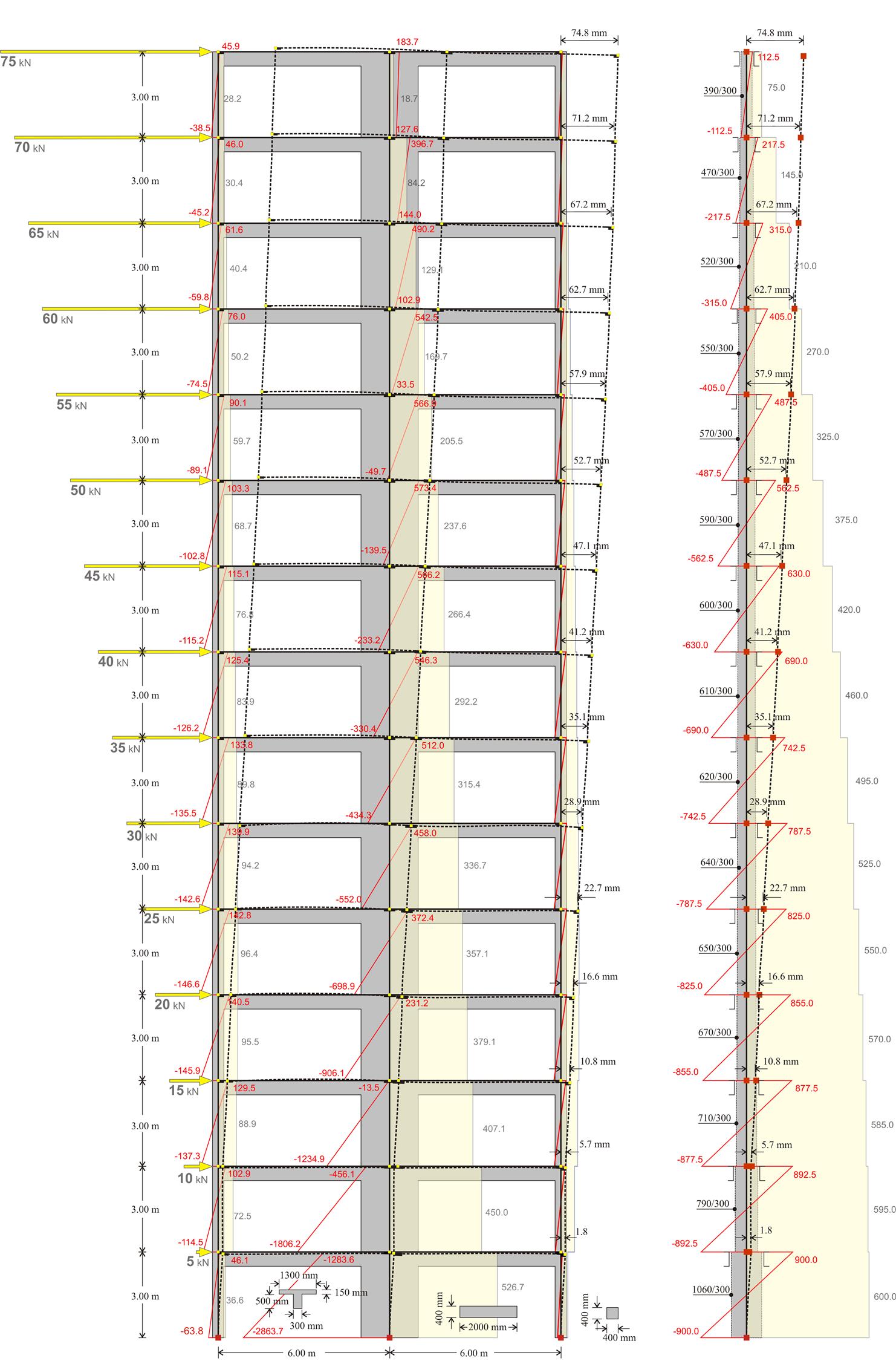

Εικόνα 5.3.3-9: ΜΙΚΤΟΣ φορέας ενός τοιχίου διατομής 2000/300 και δύο υποστυλωμάτων διατομής 400/400και Ισοδύναμος φορέας μίας αμφίπακτης κολόνας ανά όροφο Εικόνα 5.3.3-9: ΜΙΚΤΟΣ φορέας ενός τοιχίου διατομής 2000/300 και δύο υποστυλωμάτων διατομής 400/400και Ισοδύναμος φορέας μίας αμφίπακτης κολόνας ανά όροφο
Η μέγιστη μετατόπιση του πλαισιακού φορέα προκύπτει ίση με 160 mm, δηλαδή σχεδόν 2 φορές μεγαλύτερη από αυτή του μικτού φορέα (75 mm). Συγκριτικός πίνακας Πλαισιακού και Μικτού στατικού συστήματος | | | | | | | | Ανάγκη μεγάλου αντισεισμικού αρμού σε πλαισιακά συστήματα | Αντοχή οπτοπλινθοδομών λόγω σεισμού | | | Ο EC8 απαγορεύει γενικά τη χρήση ψαθυρών τοιχοποιιών όπως για παράδειγμα οπτοπλινθοδομών, για Κατηγορία Πλαστιμότητας Υψηλή (δες §6.1.5.4). | Διακύμανση σχετικών μετατοπίσεων και δυσκαμψιών από όροφο σε όροφο | | | Στα μικτά συστήματα, η τοιχωματική λει-τουργία είναι θετική στους κάτω ορόφους, ενώ η πλαισιακή στους πάνω ορόφους. Για το λόγο αυτό, είναι αναγκαία η συνύπαρξη τοιχίων και πλαισίων στον ίδιο φορέα (μικτό σύστημα). | | | | Τα τοιχία θα πρέπει να θεμελιώνονται σε πολύ δύσκαμπτες δοκούς θεμελίωσης. Ο καλύτερος τρόπος στήριξης των τοιχείων της ανωδομής είναι η πάκτωση τους επί των τοιχίων υπογείων. | | | | Σε αντίθεση με τη μελέτη πλαισιακών συστημάτων, στην οποία η επιρροή της διάτμησης μπορεί να αμελείται, στη μελέτη μικτών συστημάτων θα πρέπει να λαμβάνεται υπόψη. | Επιρροή προσομοίωσης κολονών με χρήση στερεών σωμάτων | | | Η χρήση στερεών σωμάτων παραλείπεται στη μελέτη πλαισιακών συστημάτων, ενώ πρέπει να θεωρείται στην περίπτωση των μικτών. | Σε σεισμικές καταπονήσεις, τα μικτά συστήματα συμπεριφέρονται πολύ καλύτερα από τα πλαισιακά.
|
