Στην παράγραφο 1.2.5 αναφέρονται όλες οι έννοιες των πεδίλων. Το παρακάτω παράδειγμα αναφέρεται σε ένα απλό πέδιλο μόνο με κουτί.
Το πέδιλο λειτουργεί σαν ανεστραμμένος πρόβολος, με φόρτιση από κάτω προς τα πάνω. Επειδή η ακαμψία του πεδίλου, κατά κανόνα, είναι ισχυρή, οι τάσεις του εδάφους είναι σχεδόν γραμμικές και σε περίπτωση συμμετρικού (ως προς την κολόνα) πεδίλου, ορθογωνικές. Οι τάσεις του εδάφους αποτελούν και τη φόρτιση του πεδίλου που λειτουργεί σαν πλάκα και παραμορφώνεται με τον τρόπο που δείχνει η επόμενη εικόνα.

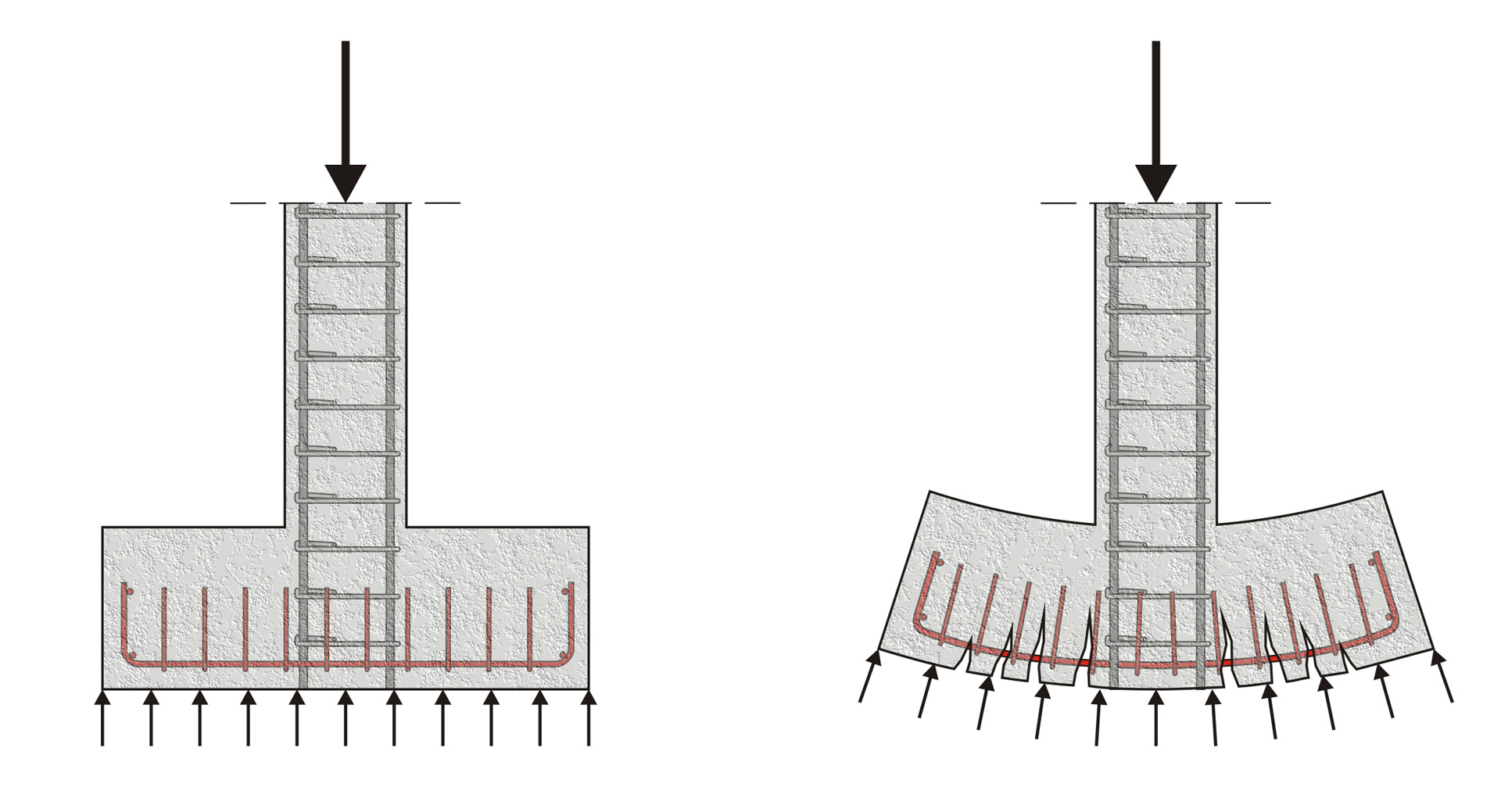

Τάσεις εδάφους και παραμόρφωση μεμονωμένου πεδίλου Τάσεις εδάφους και παραμόρφωση μεμονωμένου πεδίλου
Η πραγματική παραμόρφωση είναι της τάξης χιλιοστού και δεν φαίνεται με το μάτι, αλλά είναι πάντοτε αυτής της μορφής. Ο οπλισμός του πεδίλου τοποθετείται στην κάτω πλευρά του και προς τις δύο διευθύνσεις x και y.
Η αγκύρωση των κολονοσιδήρων μέσα στο πέδιλο μπορεί να είναι ευθύγραμμη, ή με άγκιστρο 90ο στο άκρο (παπούτσι). Το είδος αγκύρωσης εξαρτάται από το ύψος του πυθμένα του πεδίλου, από τη στάθμη πάκτωσης του υποστυλώματος, που συνήθως είναι το άνω σημείο των συνδετηρίων δοκών που συντρέχουν. Το ύψος αυτό, τις περισσότερες φορές είναι αρκετό για να επαρκεί η ευθύγραμμη αγκύρωση. Πρακτικά, η ανάγκη αγκίστρων στη βάση των υποστυλωμάτων τίθεται κυρίως στην περίπτωση κοιτοστρώσεων χωρίς ενισχύσεις, όταν το πάχος της ενιαίας πλάκας είναι σχετικά μικρό.

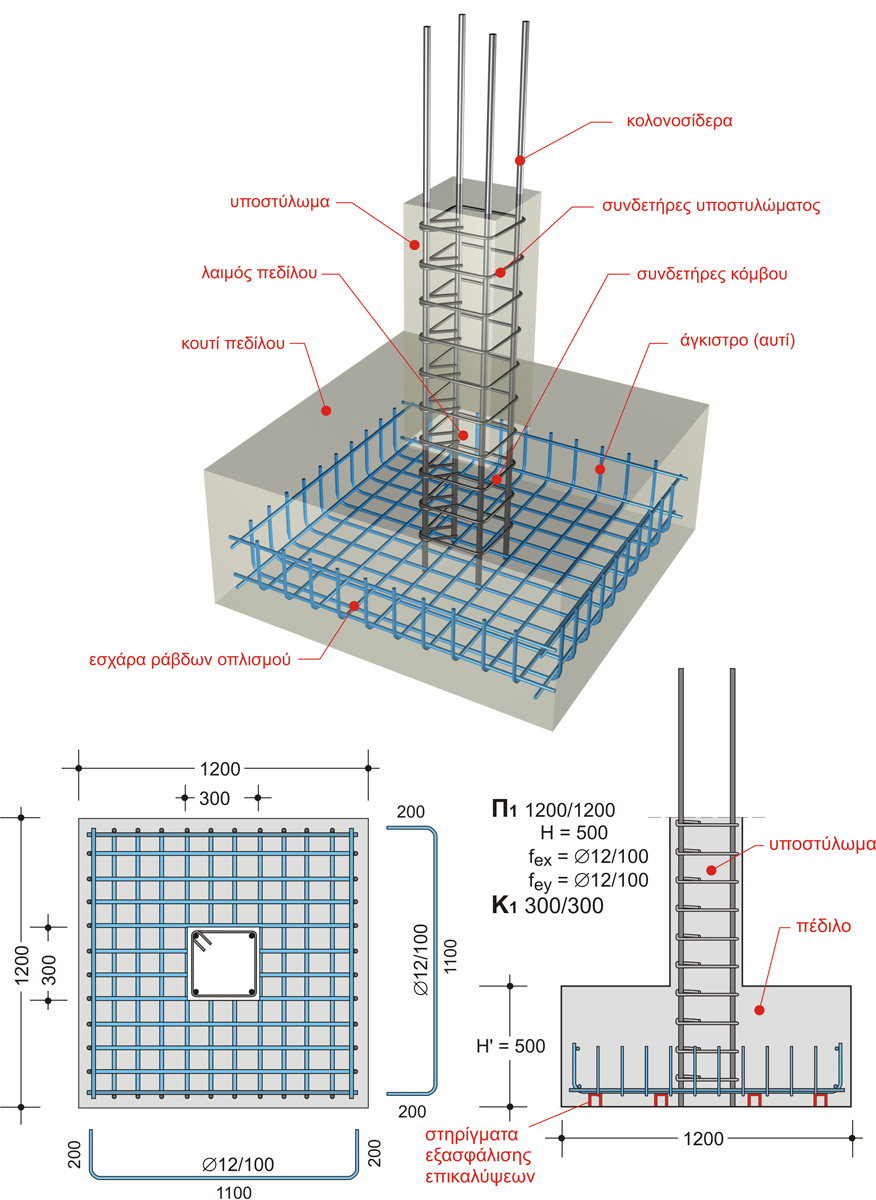

Όπλιση μεμονωμένου πεδίλου Όπλιση μεμονωμένου πεδίλου

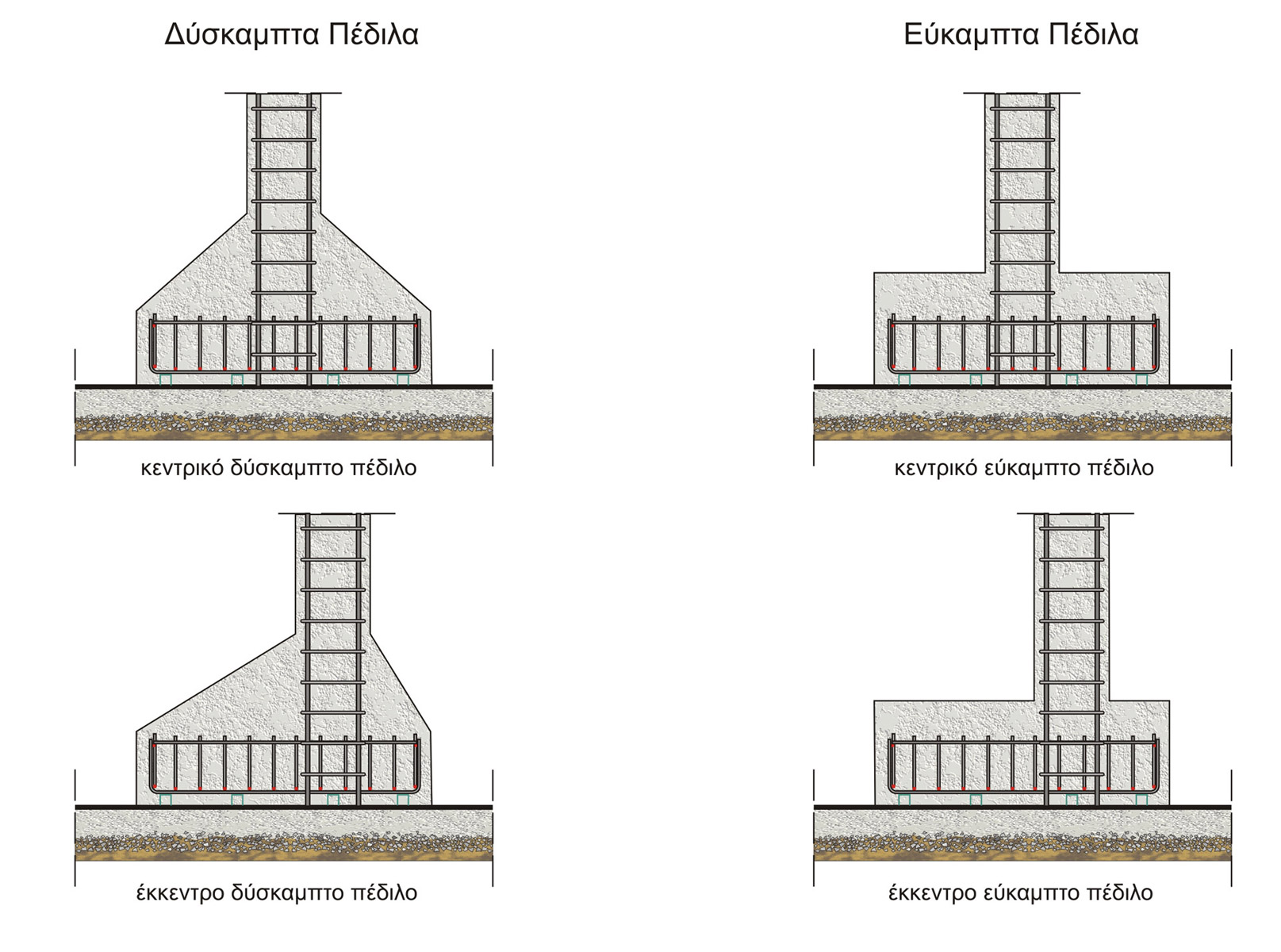

Ο οπλισμός είναι ο ίδιος τόσο για τα εύκαμπτα, όσο και για τα δύσκαμπτα πέδιλα, είτε αυτά είναι κεντρικά, είτε έκκεντρα.
Ο οπλισμός του πεδίλου είναι ένα ορθογωνικό πλέγμα, του οποίου η πυκνότητα και η διάμετρος των ράβδων προς τις δύο διευθύνσεις, μπορούν να είναι διαφορετικές. Η κάμψη των ράβδων στα άκρα, βοηθά στην αγκύρωση του οπλισμού.
Ένας πρακτικός κανόνας επιβάλει, η ελάχιστη διάμετρος ράβδου πεδίλου να είναι Ø12 και η μέγιστη επιτρεπόμενη απόσταση μεταξύ των ράβδων, 150 mm.
Σε κάποιες περιπτώσεις, το πέδιλο μπορεί να έχει οπλισμό με πλέγμα και στην πάνω πλευρά (βλέπε επόμενες εικόνες).

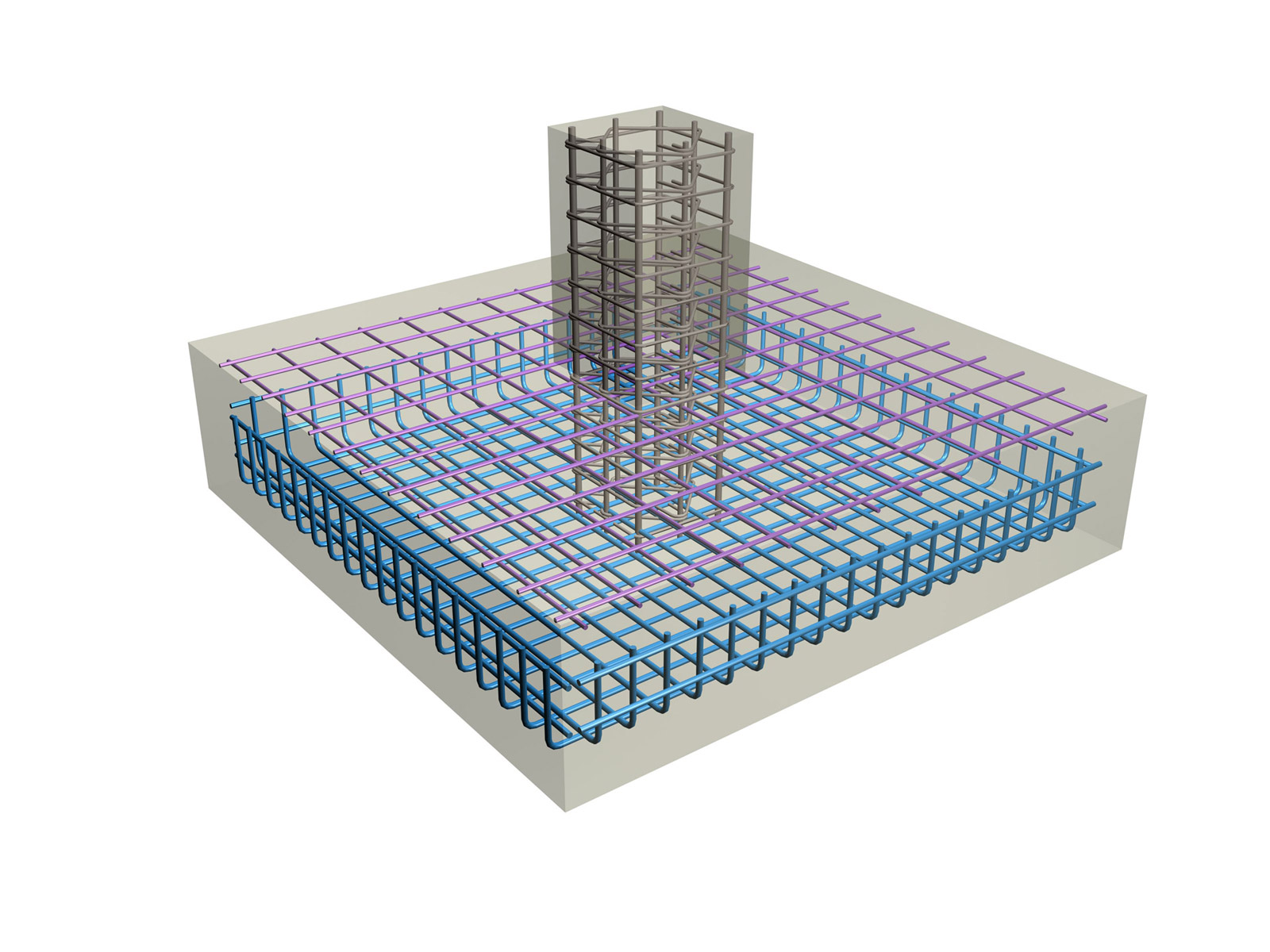

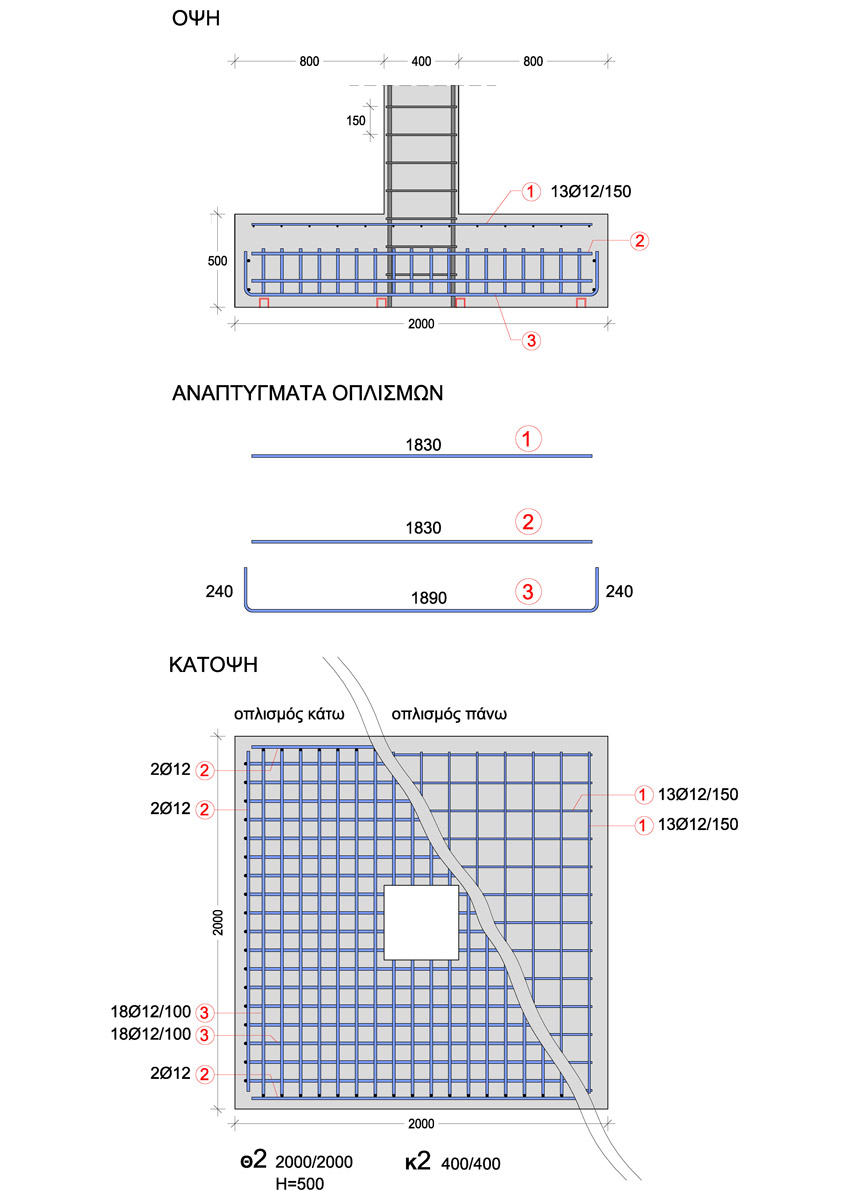

Πέδιλο με οπλισμό πάνω και κάτω Πέδιλο με οπλισμό πάνω και κάτω
Σε κάποιες άλλες περιπτώσεις, το πέδιλο μπορεί να έχει και οπλισμό διάτρησης, που η πιο συνηθισμένη περίπτωση είναι με περιμετρικό κλωβό συνδετήρων.

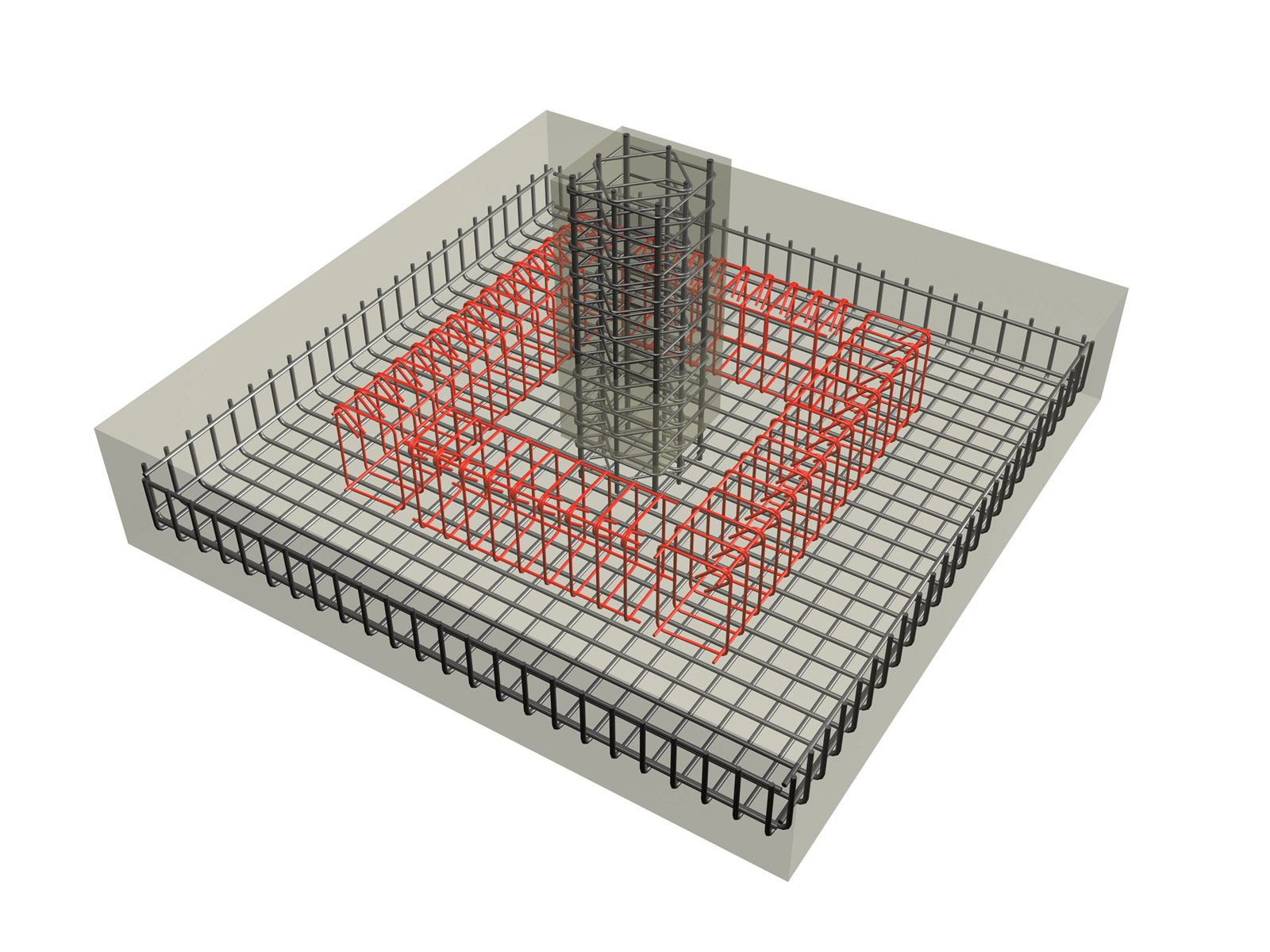

Αντιμετώπιση διάτρησης πεδίλου με κλωβούς συνδετήρων. Αντιμετώπιση διάτρησης πεδίλου με κλωβούς συνδετήρων.
Η διάτρηση είναι κατάσταση ανάλογη της διάτμησης (λοξός εφελκυσμός), η οποία αναπτύσσεται σε όλη την περίμετρο του υποστυλώματος. Η διάτρηση είναι ένας τύπος ολίσθησης του υποστυλώματος, με την προέκταση ενός κώνου, που έχει κλίση ως προς την οριζόντιο της τάξης των 35ο, όπως φαίνεται στο διπλανό σχήμα. Το πρώτο σκέλος του συνδετήρα πρέπει να απέχει από την παρειά του πεδίλου το πολύ 0.5d και το τελευταίο το πολύ 1.25d του πεδίλου.
Παρατήρηση:

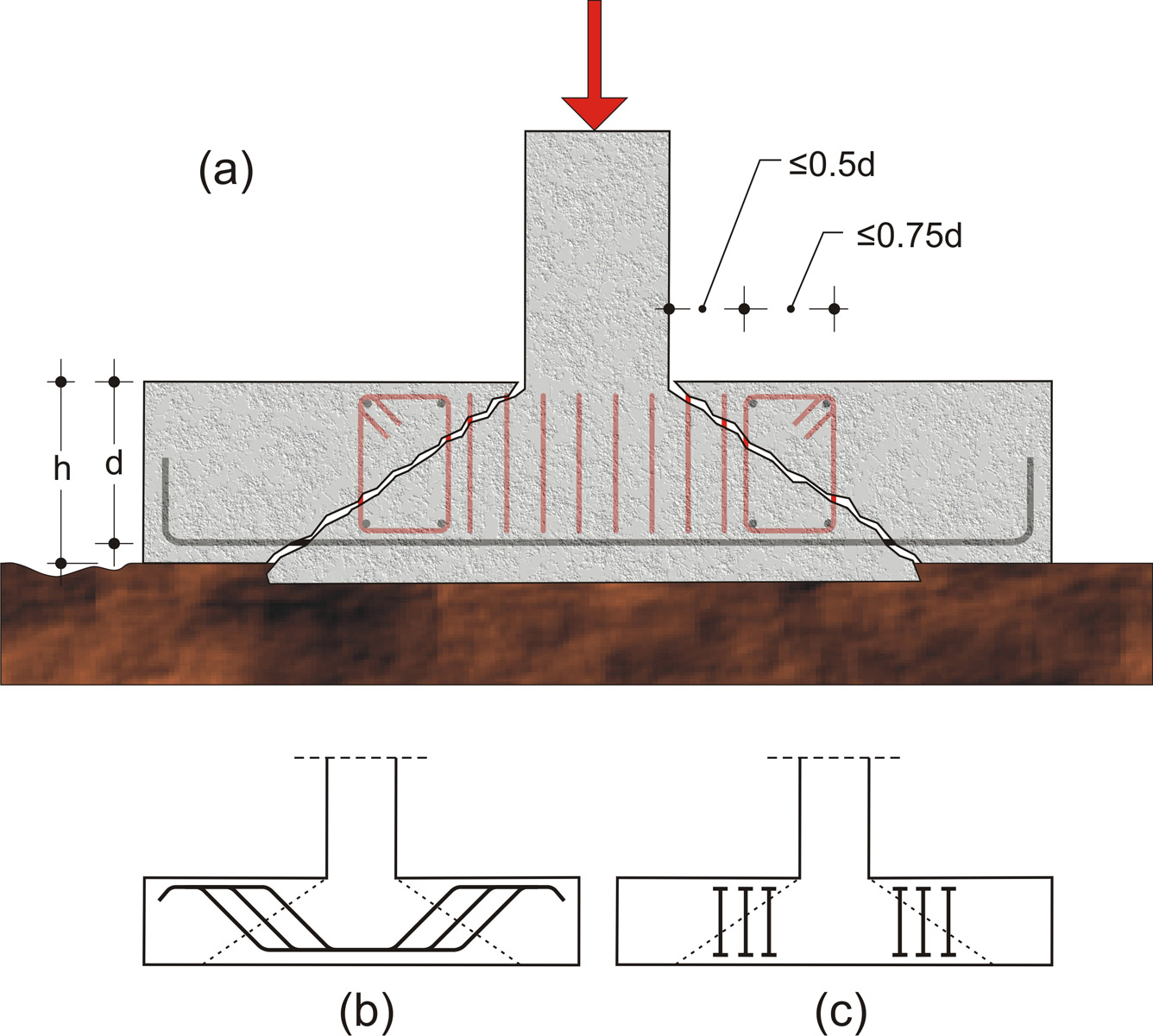

Στο συγκεκριμένο πέδιλο η διάτρηση αντιμετωπίζεται με κλωβούς συνδετήρων (σχήμα a), αλλά θα μπορούσε να αντιμετωπισθεί και με δέσμες από ανάποδες πάπιες (σχήμα b), ή με ειδικά βιομηχανικά στοιχεία (σχήμα c). Παρατήρηση:
Στο συγκεκριμένο πέδιλο η διάτρηση αντιμετωπίζεται με κλωβούς συνδετήρων (σχήμα a), αλλά θα μπορούσε να αντιμετωπισθεί και με δέσμες από ανάποδες πάπιες (σχήμα b), ή με ειδικά βιομηχανικά στοιχεία (σχήμα c).

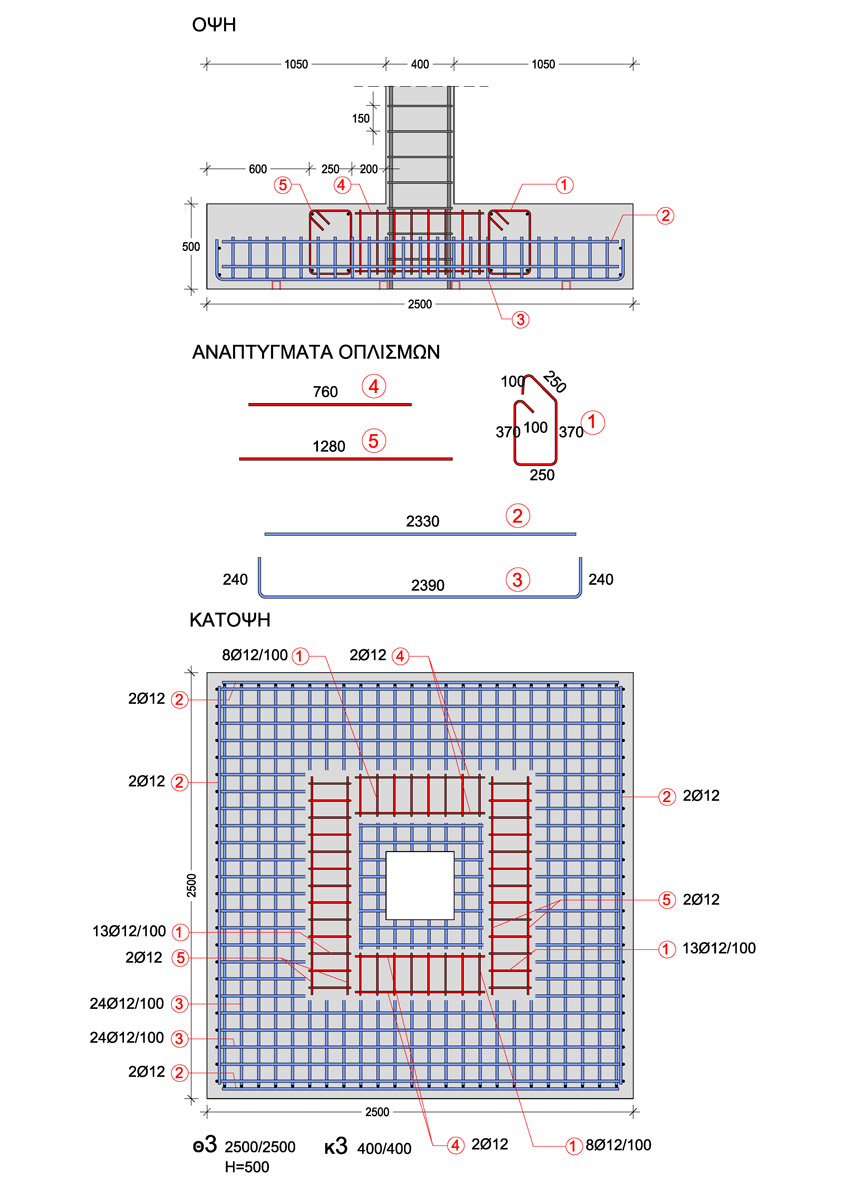

Για το πέδιλο 2.500/2.500 με υποστύλωμα 400/400, φαίνονται παρακάτω οι διατομές και οι πυκνότητες των οπλισμών του (συμπεριλαμβανομένου του οπλισμού διάτρησης):
Πέδιλο με οπλισμό διάτρησης Πέδιλο με οπλισμό διάτρησης
