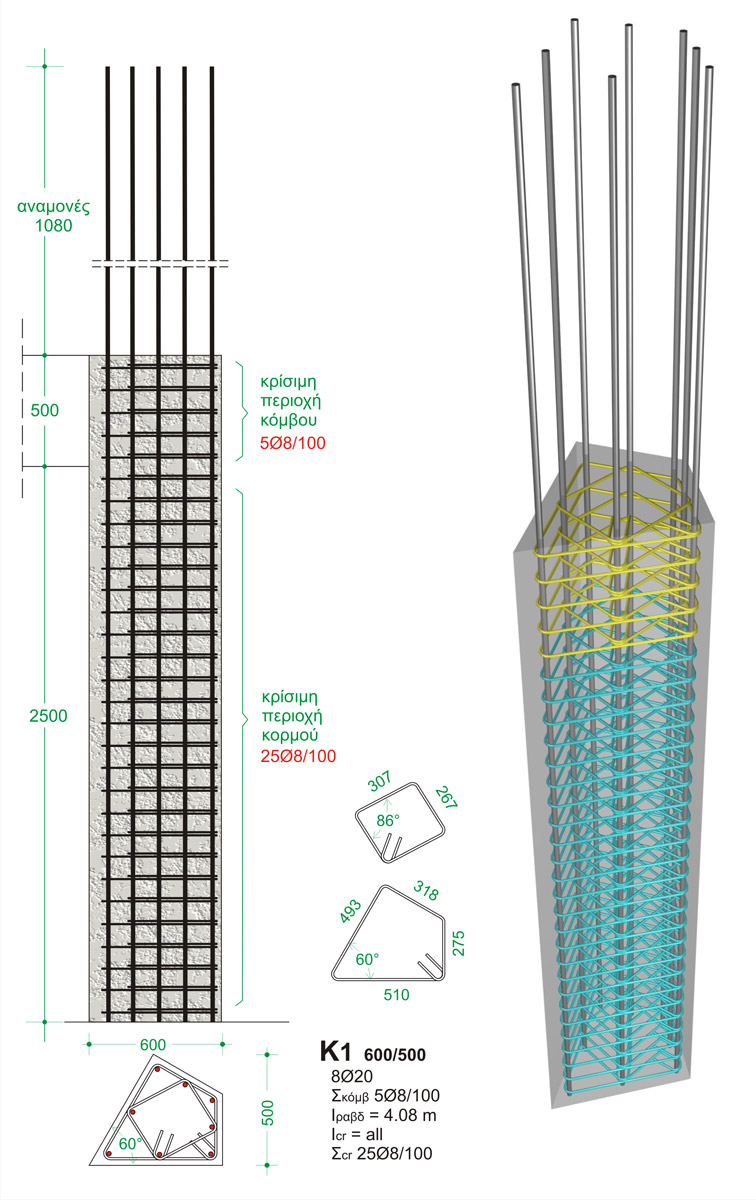

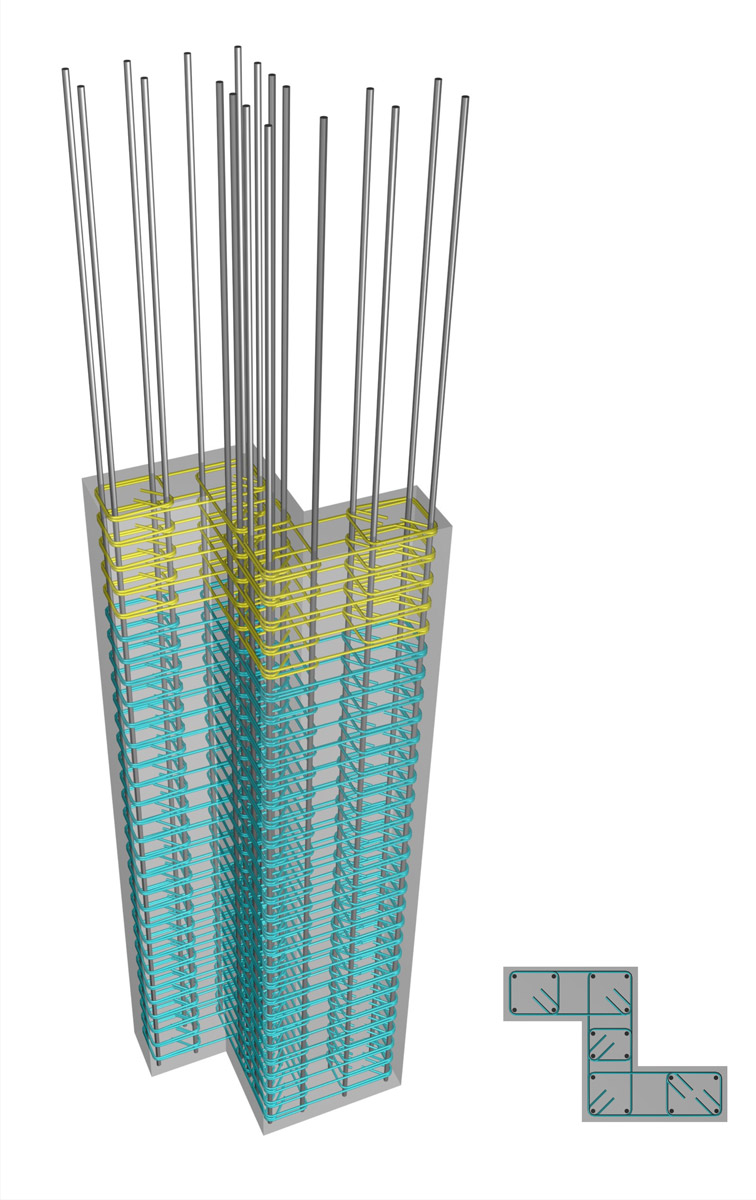

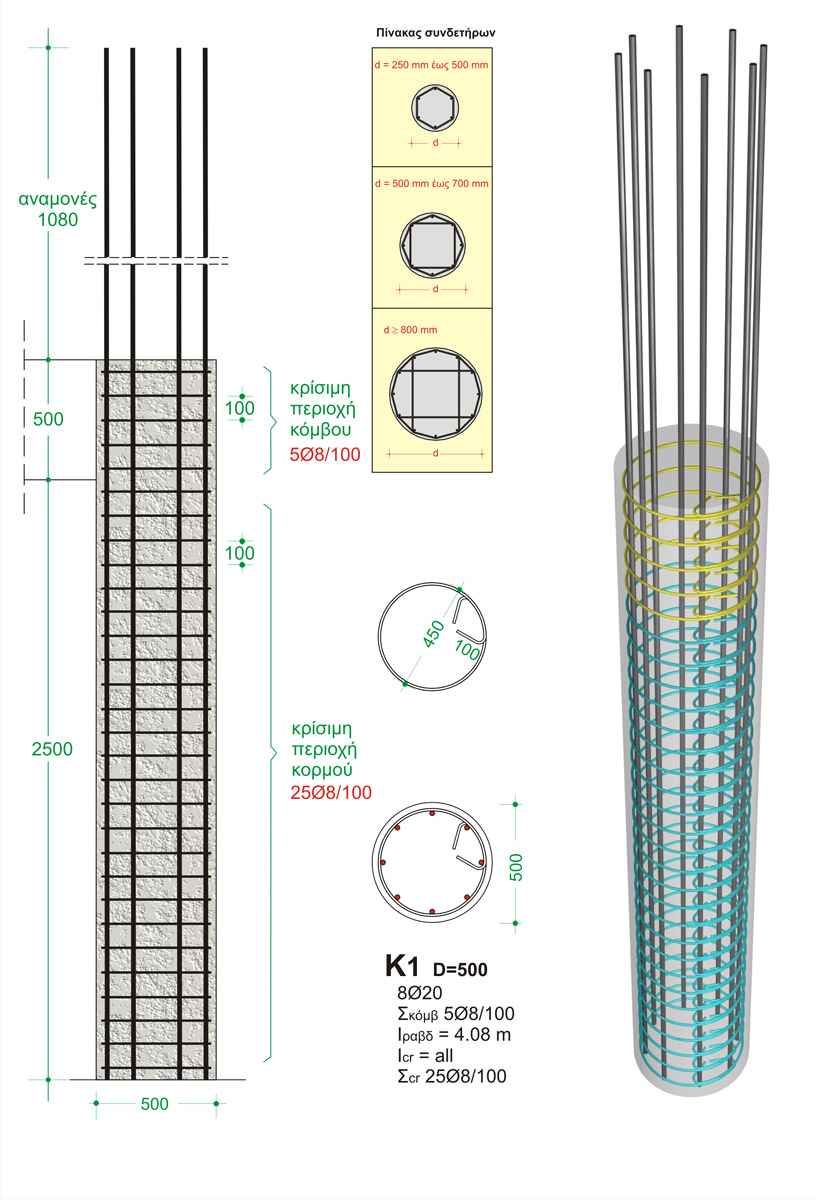

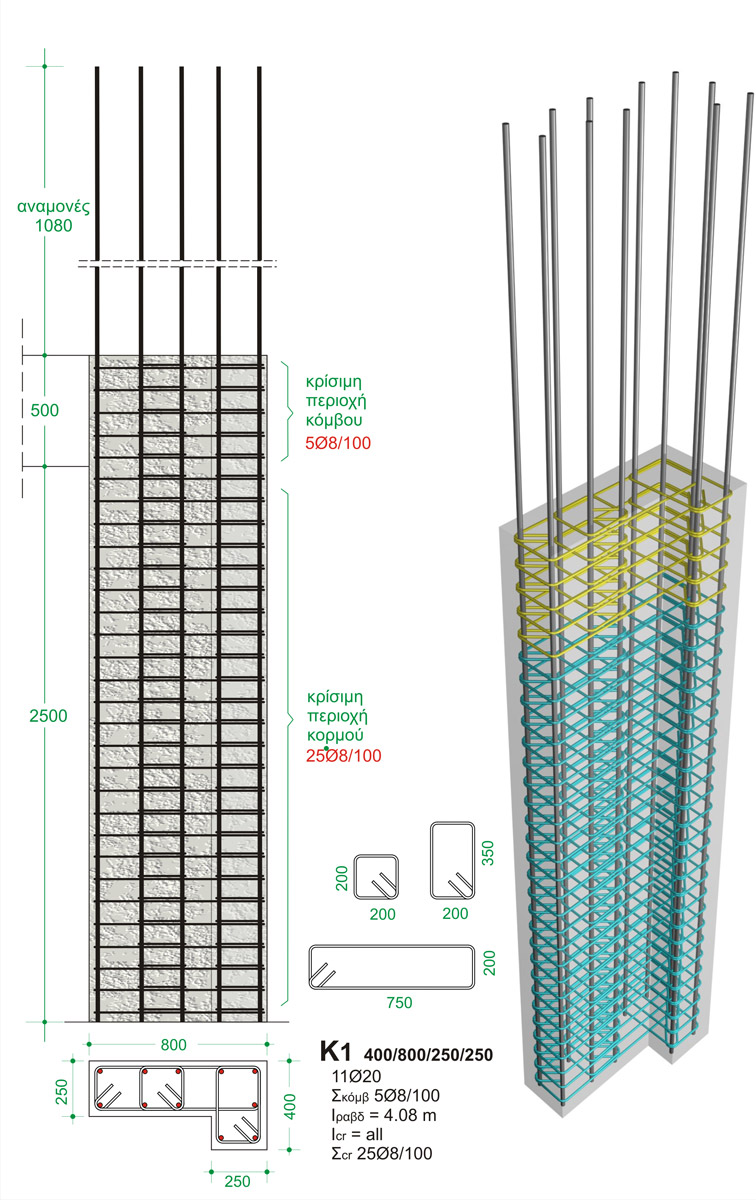

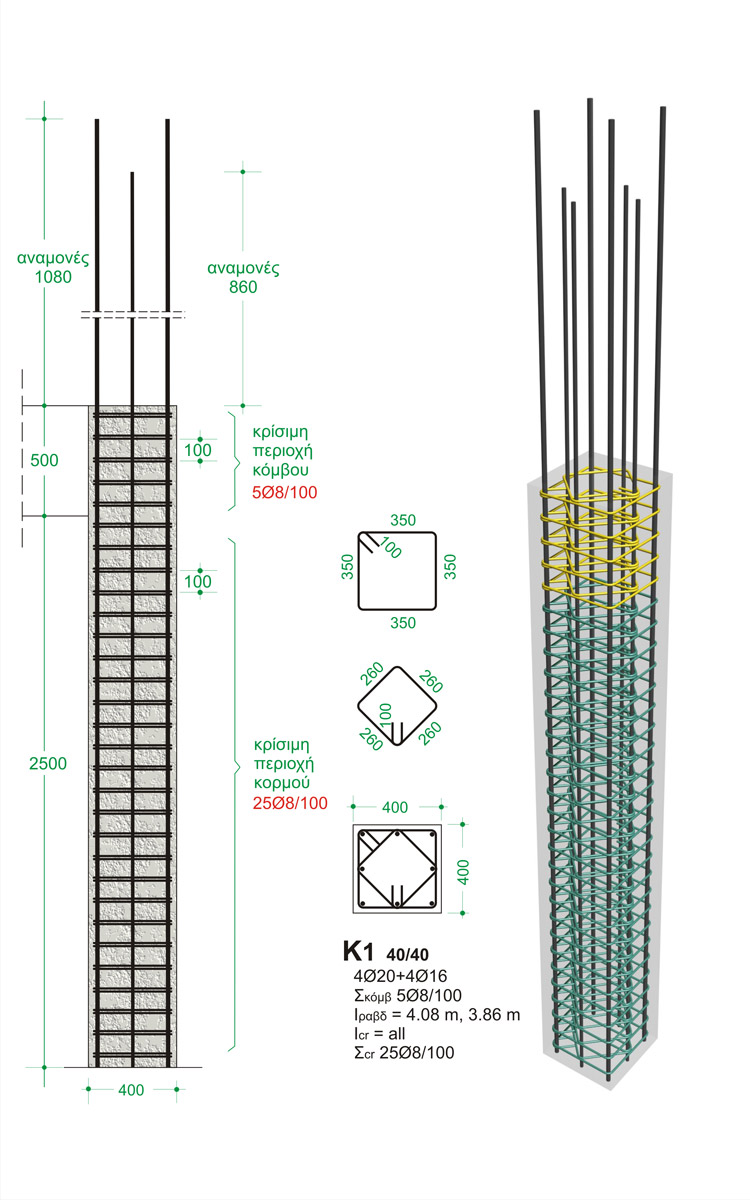

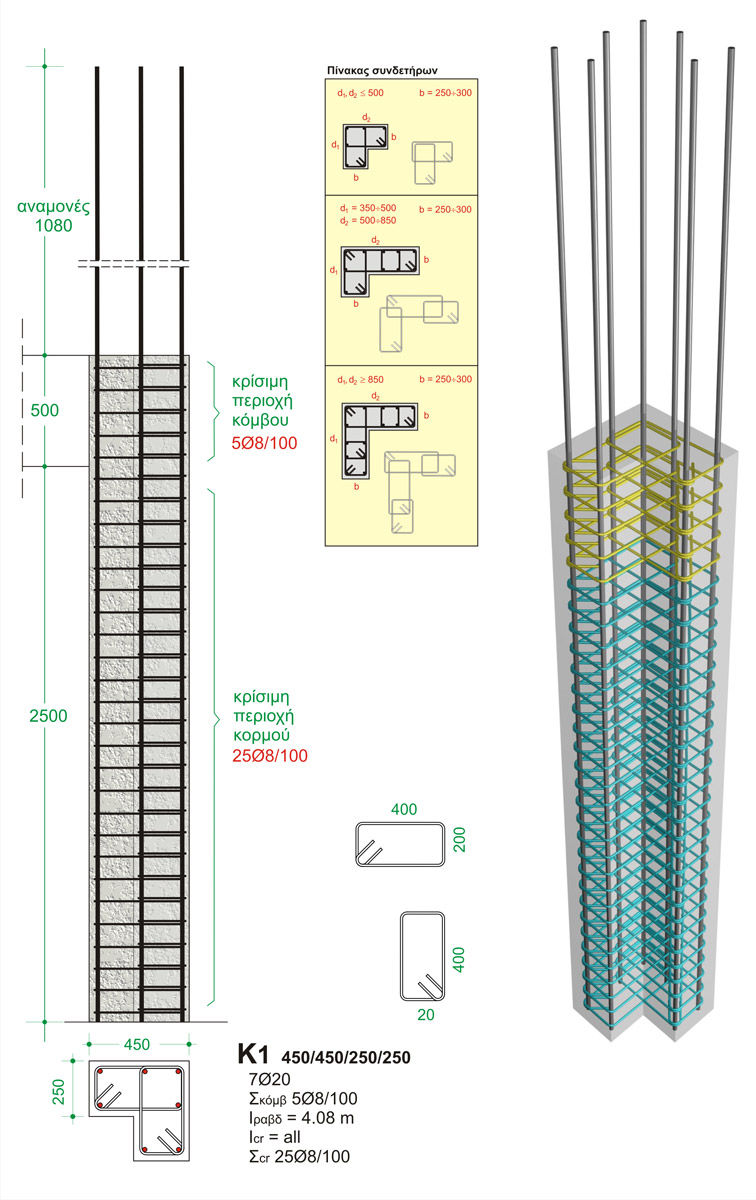

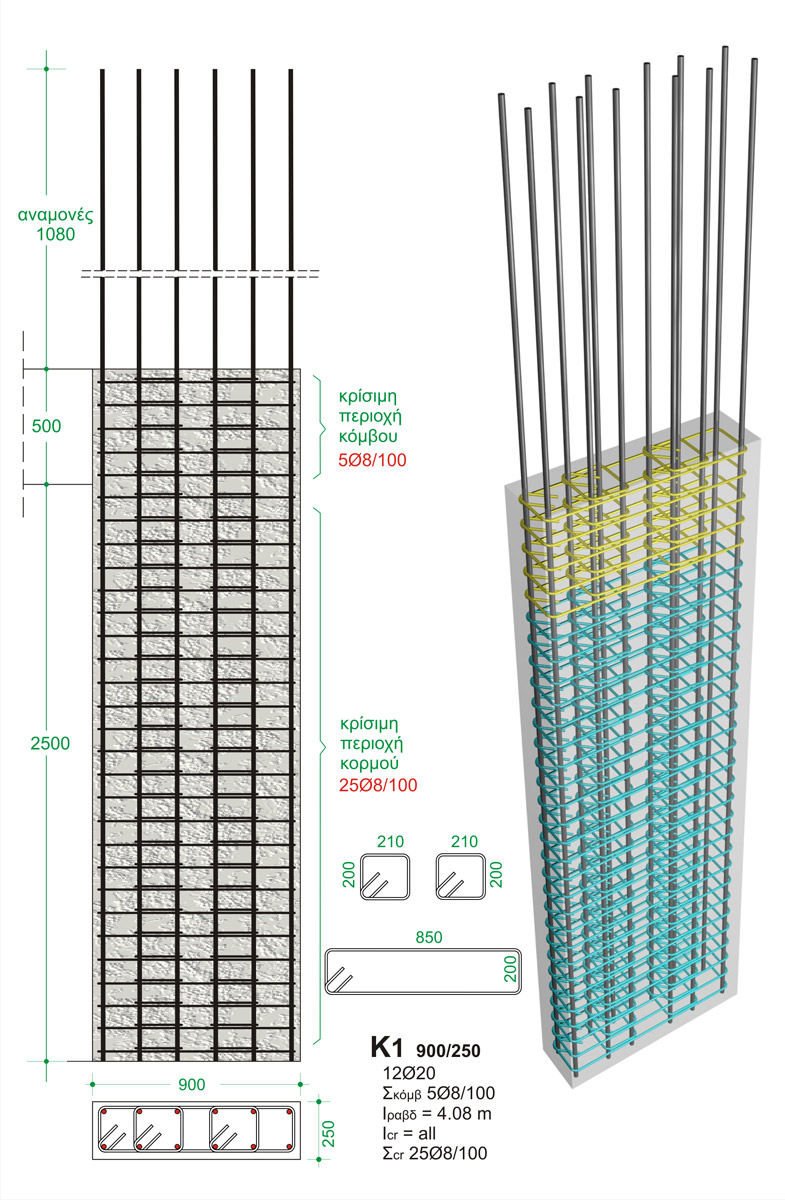

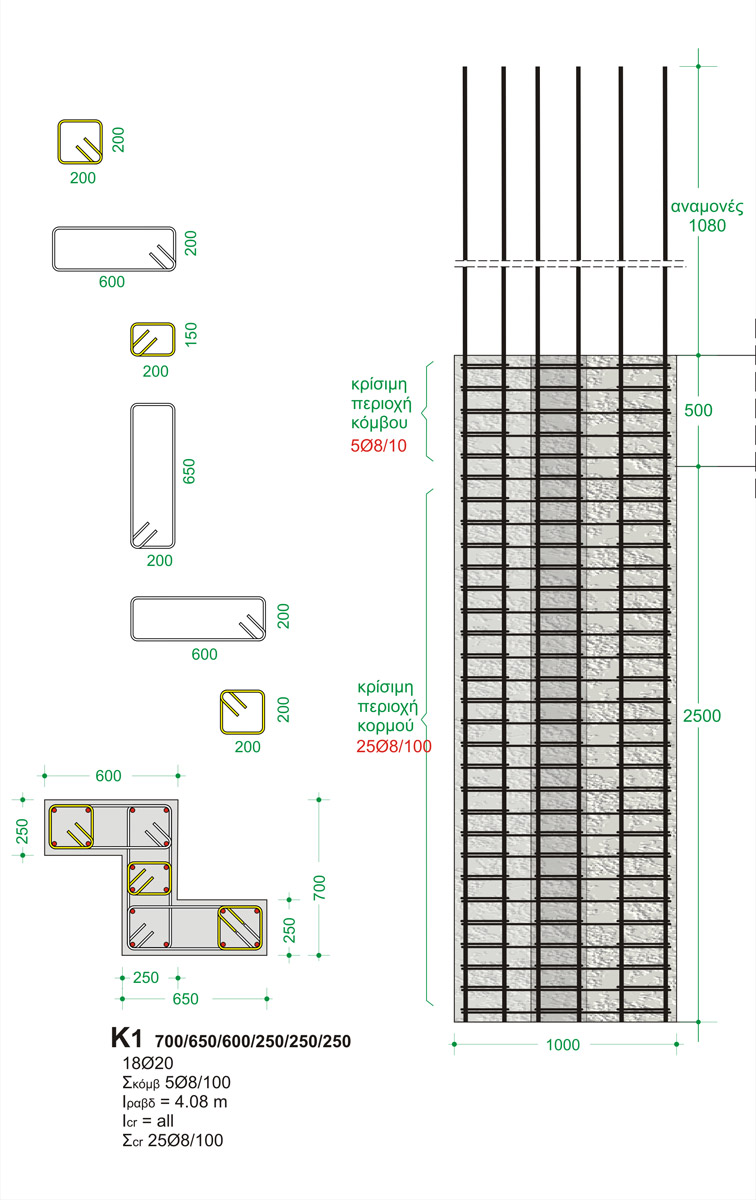

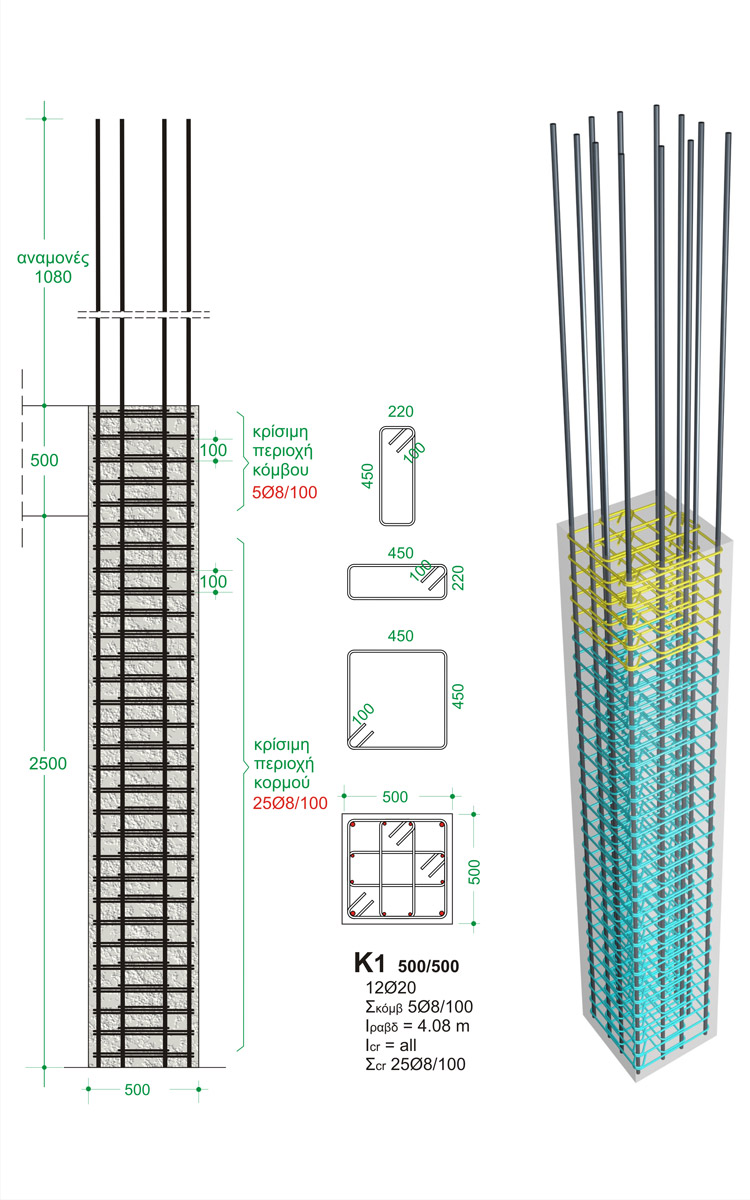

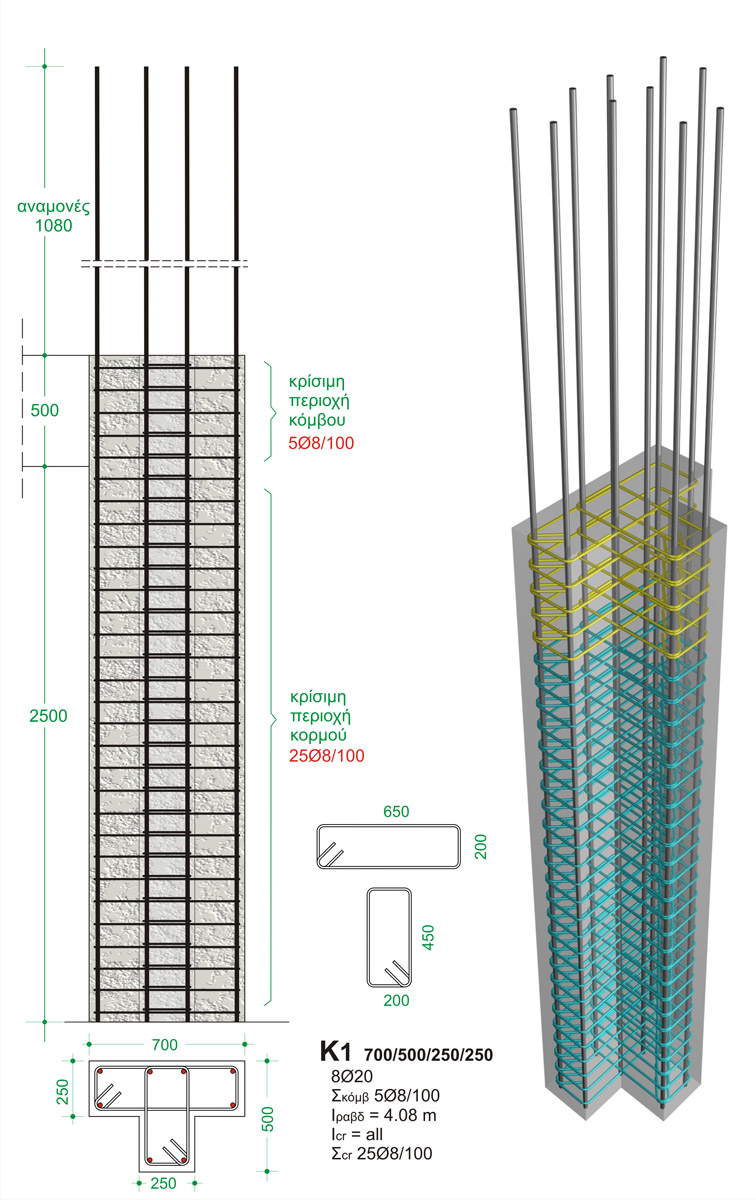

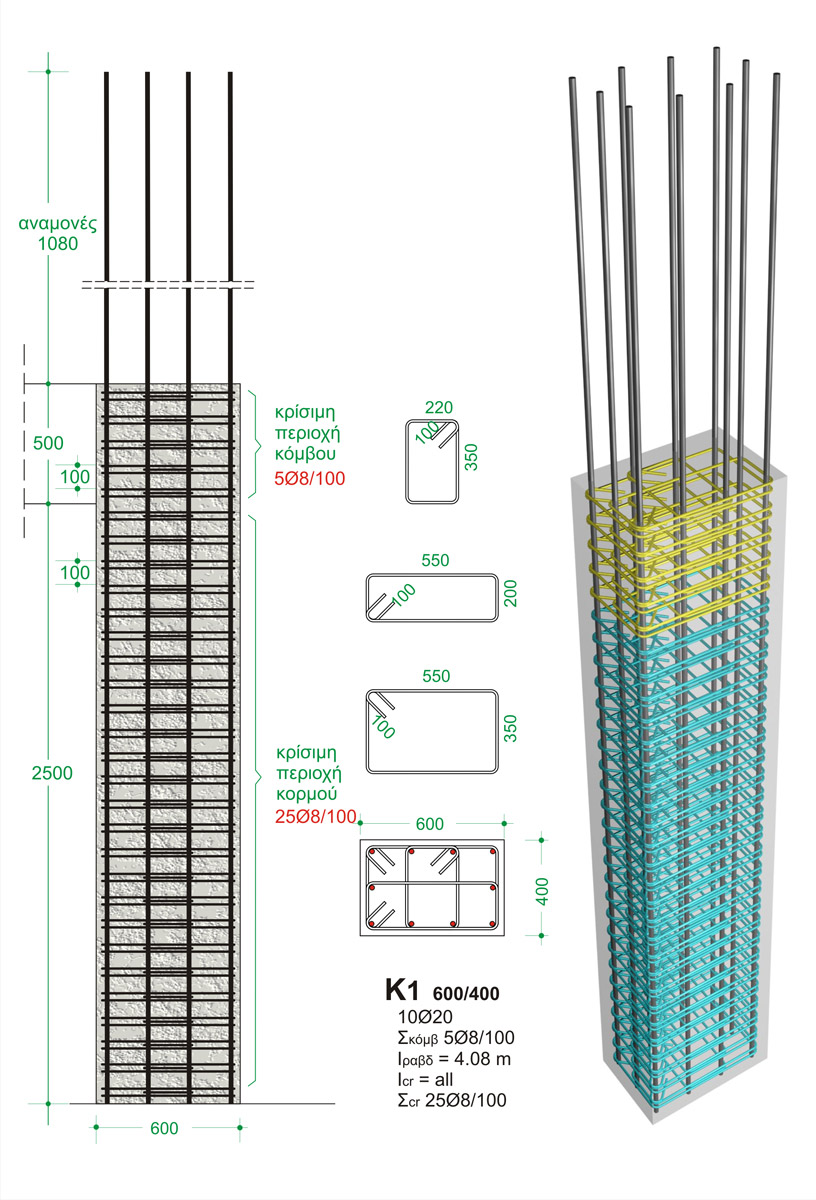

Όπλιση χαρακτηριστικών διατομών υποστυλωμάτων Υποστύλωμα διατομής 400x400 mm Υποστύλωμα διατομής 500x500 mm Υποστύλωμα διατομής 600x400 mm Υποστύλωμα διατομής 900x250 mm Υποστύλωμα κυκλικής διατομής D=500 mm Υποστύλωμα γάμα 450x450x250x250 mm Υποστύλωμα γάμα 400x800x250x250 mm Υποστύλωμα ταυ 700x500x250x250 mm Υποστύλωμα τετράπλευρο 600x500 mm Υποστύλωμα ζήτα 700x650x600x250x250x250 mm Στην εσωτερική γωνία των σύνθετων διατομών (γάμα, ζήτα, κλπ.) είναι προαιρετική η τοποθέτηση ράβδου, επειδή: α) Δεν συνεισφέρει ιδιαίτερα στην κάμψη, αφού δεν βρίσκεται σε γωνία της διατομής (δεδομένου ότι ο εφελκυσμός εμφανίζεται στις εξωτερικές γωνίες των διατομών). β) Δεν συνεισφέρει στην περίσφιγξη, επειδή σε περίπτωση έντονου σεισμού, όπου θα αποφλοιωθεί το σκυρόδεμα η ράβδος αυτή μπορεί να λυγίσει, αφού δεν υπάρχει πλήρης εξασφάλισή της. γ) Σε κάθε περίπτωση όμως, μπορεί να χρησιμοποιείται η γωνιακή ράβδος κατασκευαστικά, χωρίς όμως να θεωρείται ότι συμμετέχει στην περίσφιγξη της διατομής.

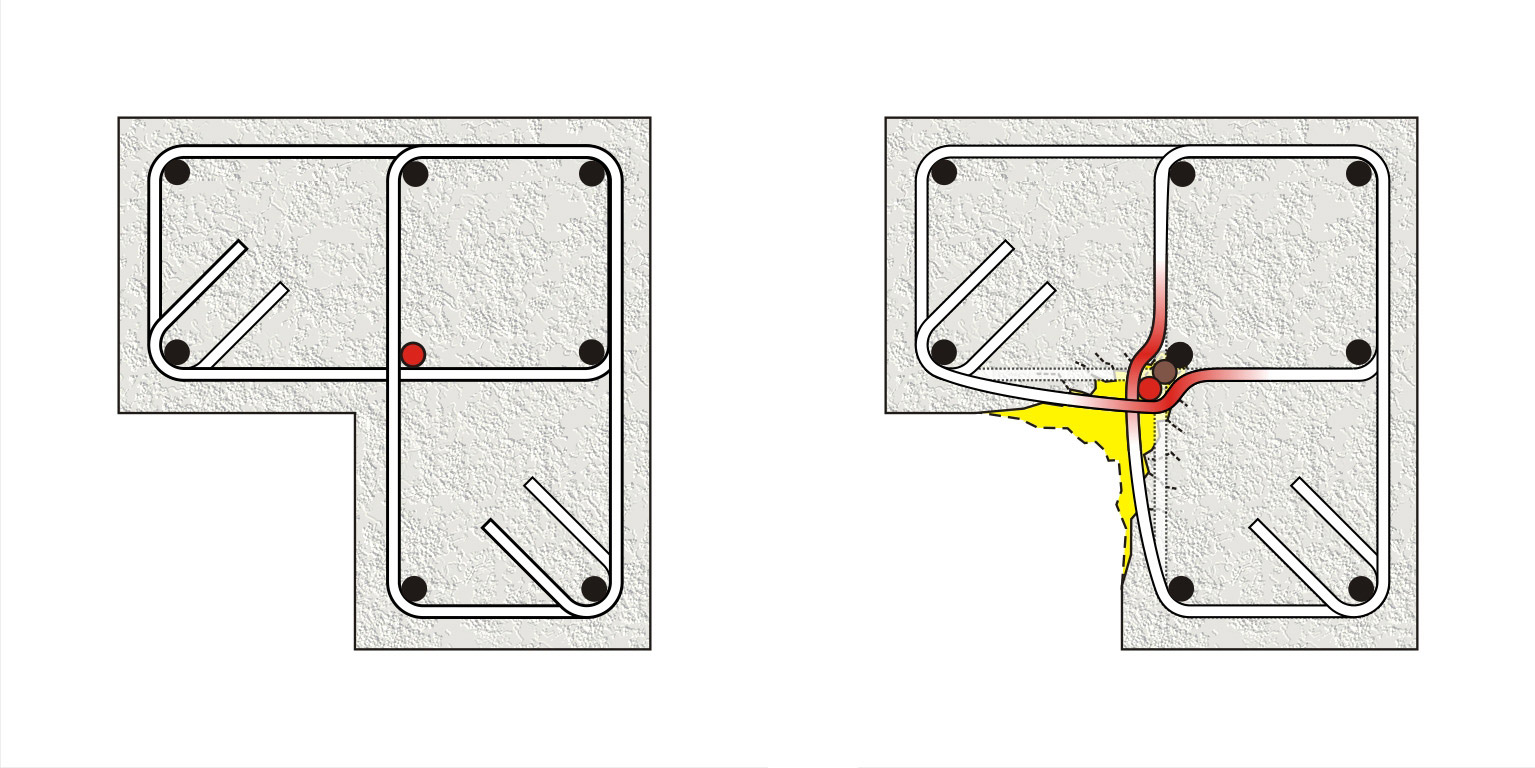

Η εσωτερική ράβδος (κόκκινο χρώμα), σε οριακή σεισμική καταπόνηση, υπάρχει περίπτωση να “λυγίσει” (κάνοντας κοιλιά οι συνδετήρες) και τελικά να μη συνεισφέρει στην περίσφιγξη. Η εσωτερική ράβδος (κόκκινο χρώμα), σε οριακή σεισμική καταπόνηση, υπάρχει περίπτωση να “λυγίσει” (κάνοντας κοιλιά οι συνδετήρες) και τελικά να μη συνεισφέρει στην περίσφιγξη.
|
