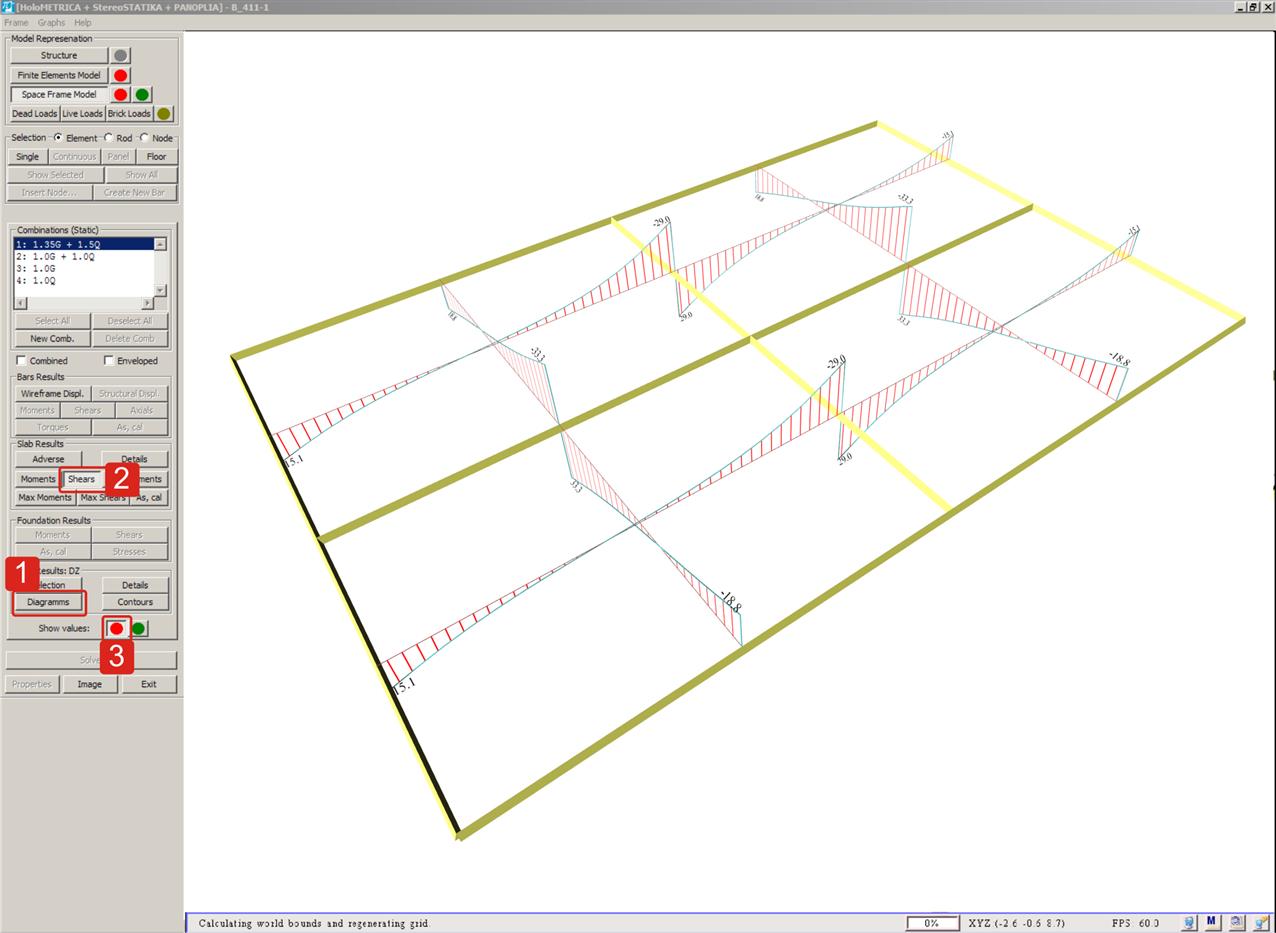

.jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-1: Με “Diagrams” (1) από-επιλέγονται οι παραμορφώσεις (εφόσον είναι ήδη επιλεγμένες).<br/>")
Εικόνα 4.2.2-1: Με “Diagrams” (1) από-επιλέγονται οι παραμορφώσεις (εφόσον είναι ήδη επιλεγμένες).
Εικόνα 4.2.2-1: Με “Diagrams” (1) από-επιλέγονται οι παραμορφώσεις (εφόσον είναι ήδη επιλεγμένες).

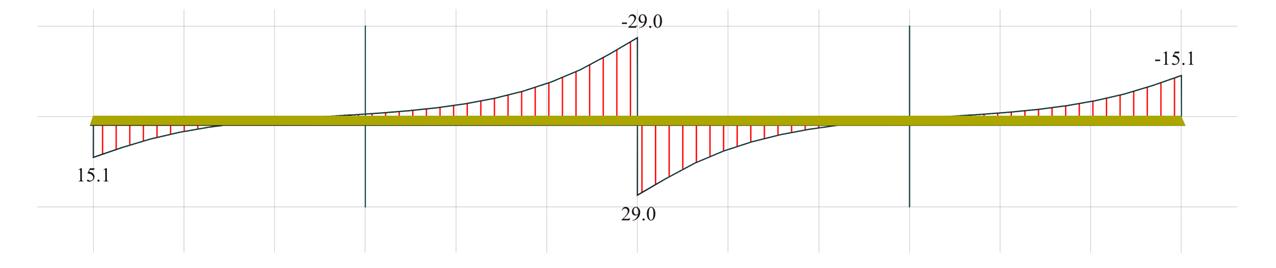

Οι τέμνουσες δυνάμεις ισούνται με: Διεύθυνση x: Vxr=18.8, Vx,erm=-33.3 [kN], Διεύθυνση y: Vyr=15.1, Vy,erm=-29.0 [kN]

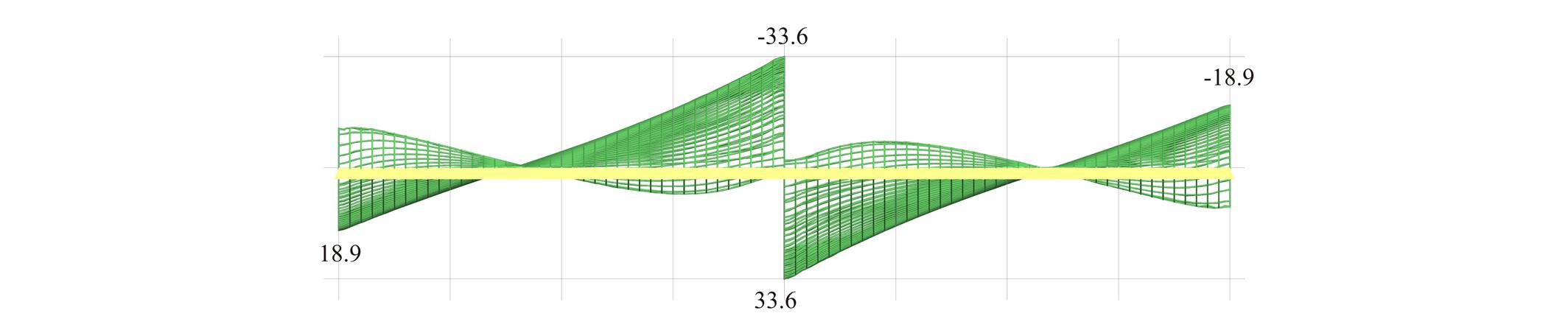

Εικόνα 4.2.2-2: Με “M”, “View”, “Options” και “Front”, “OK” και στη συνέχεια “Quad” απεικονίζεται η όψη των 3D τεμνουσών δυνά-μεων που αντιστοιχούν στις [Vx]. Εικόνα 4.2.2-2: Με “M”, “View”, “Options” και “Front”, “OK” και στη συνέχεια “Quad” απεικονίζεται η όψη των 3D τεμνουσών δυνά-μεων που αντιστοιχούν στις [Vx].

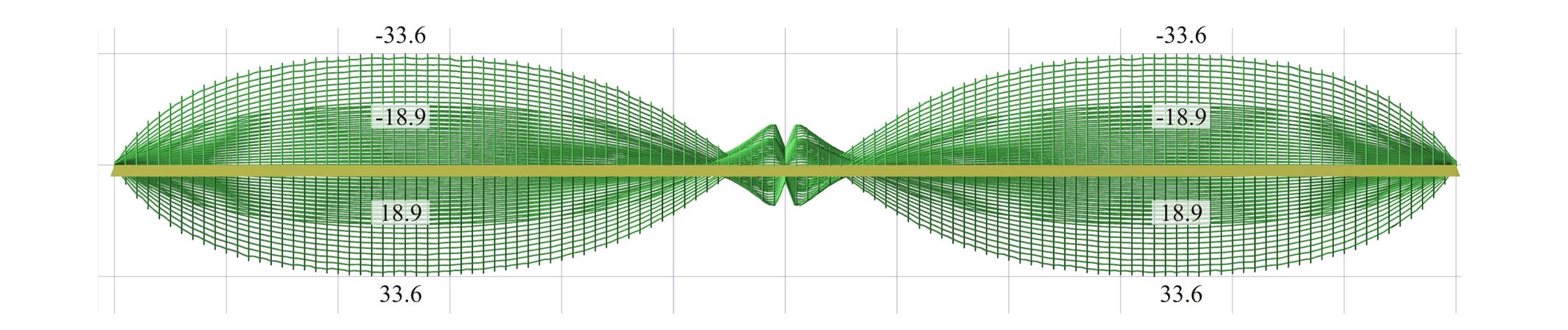

Εικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεωνΕικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεωνΕικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεωνΕικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεωνΕικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεων Εικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεωνΕικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεωνΕικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεωνΕικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεωνΕικόνα 4.2.2-3: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεων .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-4: Με “Moments” (1) παράγονται σε 3D οι [Mx] και [My] στις μεσαίες τομές των πλακών.")
Εικόνα 4.2.2-4: Με “Moments” (1) παράγονται σε 3D οι [Mx] και [My] στις μεσαίες τομές των πλακών. Εικόνα 4.2.2-4: Με “Moments” (1) παράγονται σε 3D οι [Mx] και [My] στις μεσαίες τομές των πλακών. Οι ροπές κάμψης ισούνται με:

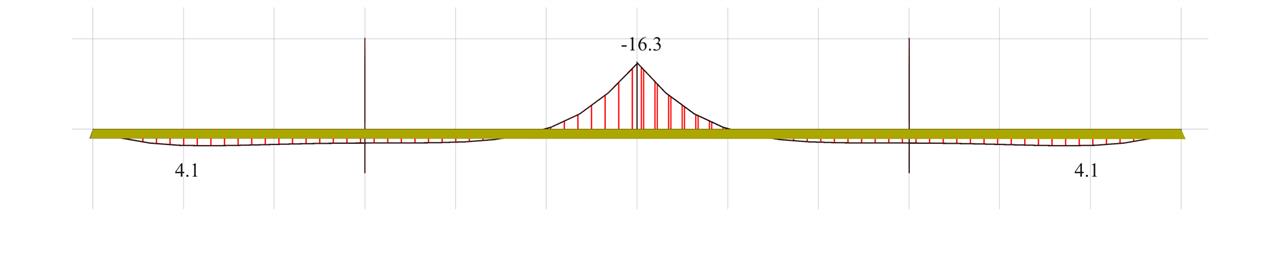

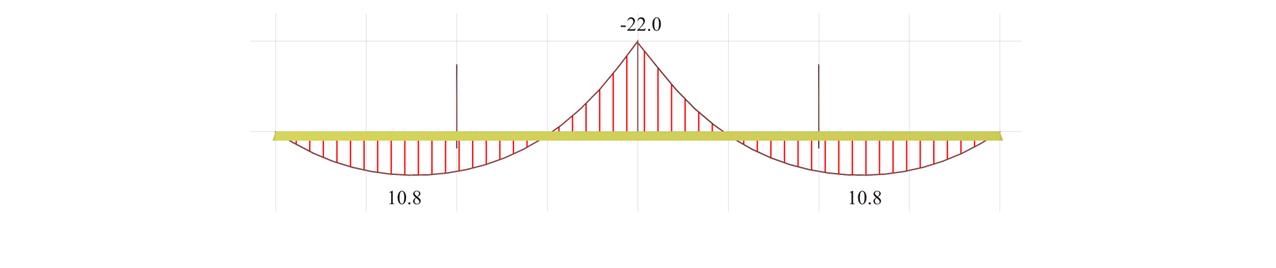

Εικόνα 4.2.2-5: Με “View”, “Options”, “Front” και στη συνέχεια “Quad” απεικονίζεται η όψη των 3D ροπών κάμψης που αντιστοι-χούν στις [Mx]. Εικόνα 4.2.2-5: Με “View”, “Options”, “Front” και στη συνέχεια “Quad” απεικονίζεται η όψη των 3D ροπών κάμψης που αντιστοι-χούν στις [Mx].
Εικόνα 4.2.2-6: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D ροπών κάμψης που αντιστοιχούν στις [My]. Εικόνα 4.2.2-6: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη των 3D ροπών κάμψης που αντιστοιχούν στις [My]. .jpg?bhow=0&w=500&h=500&Str=0 "Figure 4.2.2-7: Button \"Displacements\" (1) displays the 3D view of deflection at medial sections.")

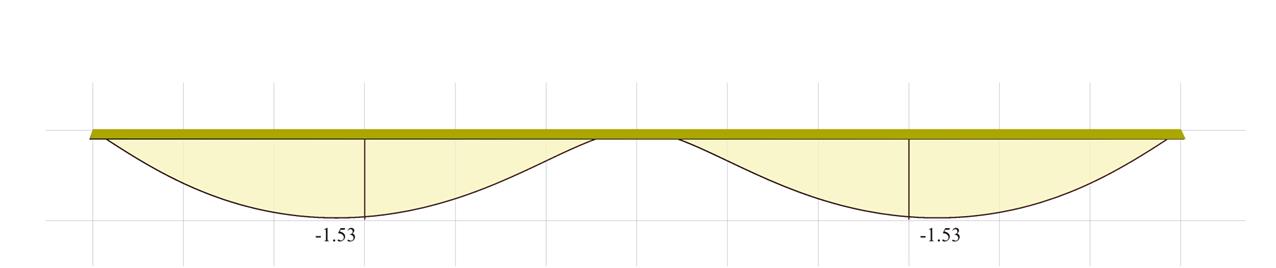

Figure 4.2.2-7: Button "Displacements" (1) displays the 3D view of deflection at medial sections. Figure 4.2.2-7: Button "Displacements" (1) displays the 3D view of deflection at medial sections. Το μέγιστο βέλος των πλακών προκύπτει ίσο με y=1.53 mm.

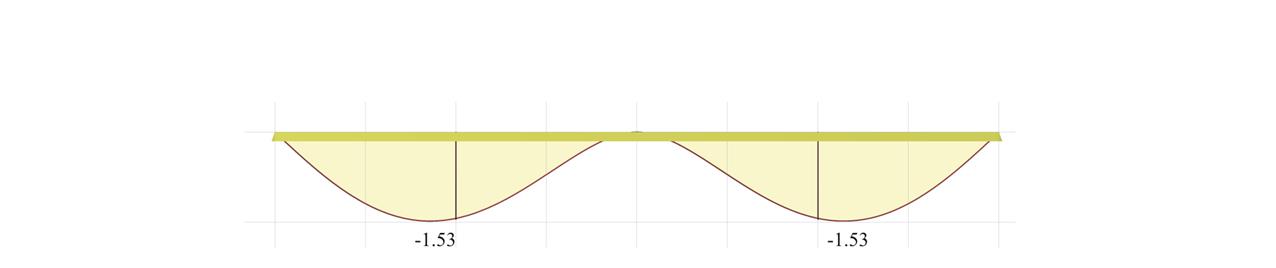

Εικόνα 4.2.2-8: Η όψη των 3D βελών κάμψης που αντιστοιχούν στη διεύθυνση x. Εικόνα 4.2.2-8: Η όψη των 3D βελών κάμψης που αντιστοιχούν στη διεύθυνση x.
Εικόνα 4.2.2-9: Η πλάγια όψη των 3D βελών κάμψης που αντιστοιχούν στη διεύθυνση y. Εικόνα 4.2.2-9: Η πλάγια όψη των 3D βελών κάμψης που αντιστοιχούν στη διεύθυνση y. .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-10: Στην ενότητα Slab Results: Με 2η φορά στα “Displacements”(1) σβήνουν τα βέλη. <br/>")

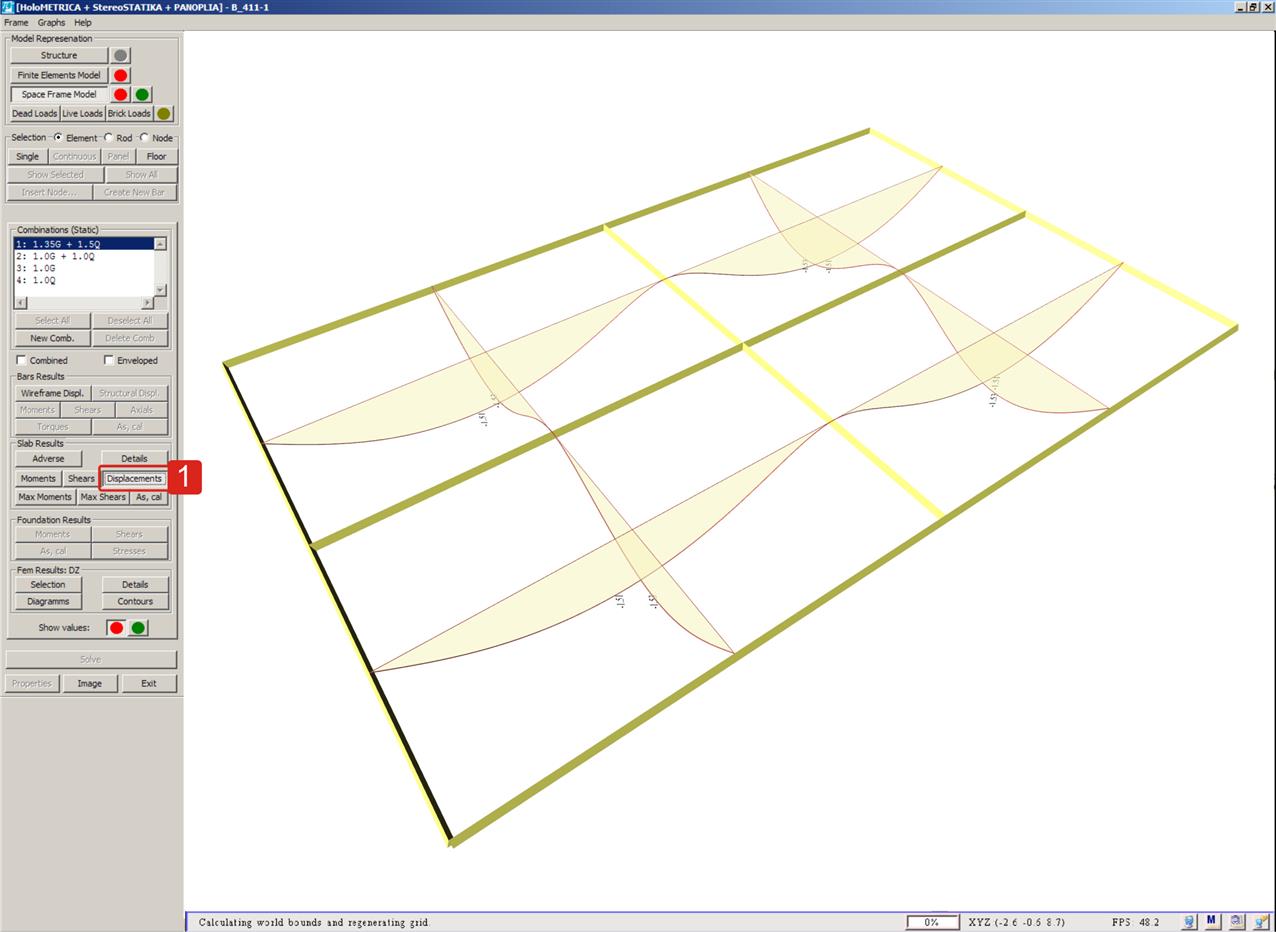

Εικόνα 4.2.2-10: Στην ενότητα Slab Results: Με 2η φορά στα “Displacements”(1) σβήνουν τα βέλη.
Εικόνα 4.2.2-10: Στην ενότητα Slab Results: Με 2η φορά στα “Displacements”(1) σβήνουν τα βέλη.
.jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-11:Με “M”, “View”, “Options” και “Front”, “OK” και “Quad” απεικονίζεται η όψη της 3D κατανομής <br/>")
Εικόνα 4.2.2-11:Με “M”, “View”, “Options” και “Front”, “OK” και “Quad” απεικονίζεται η όψη της 3D κατανομής
Εικόνα 4.2.2-11:Με “M”, “View”, “Options” και “Front”, “OK” και “Quad” απεικονίζεται η όψη της 3D κατανομής
.jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-12: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των τεμνουσών δυνάμεων [Vx].")

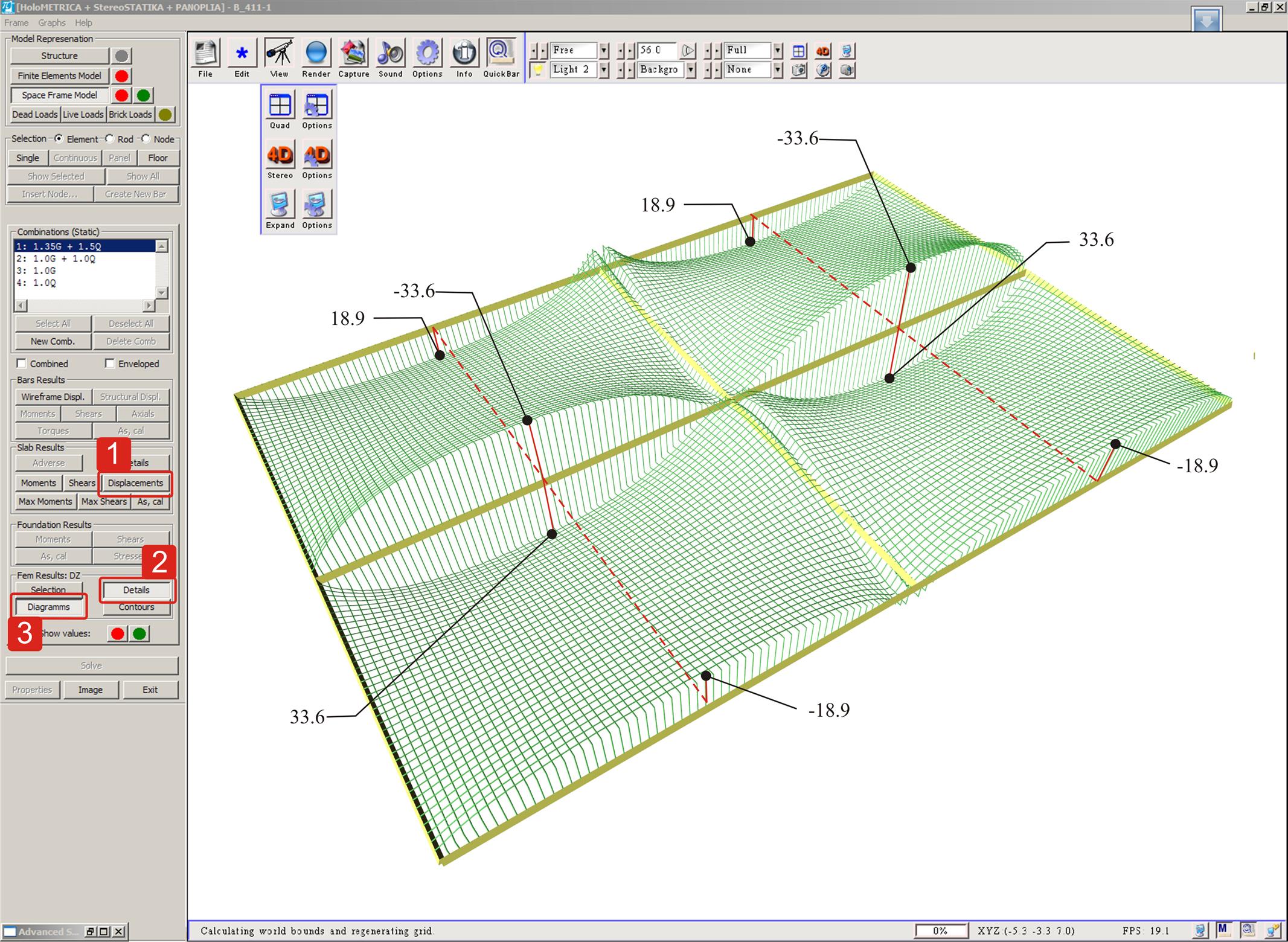

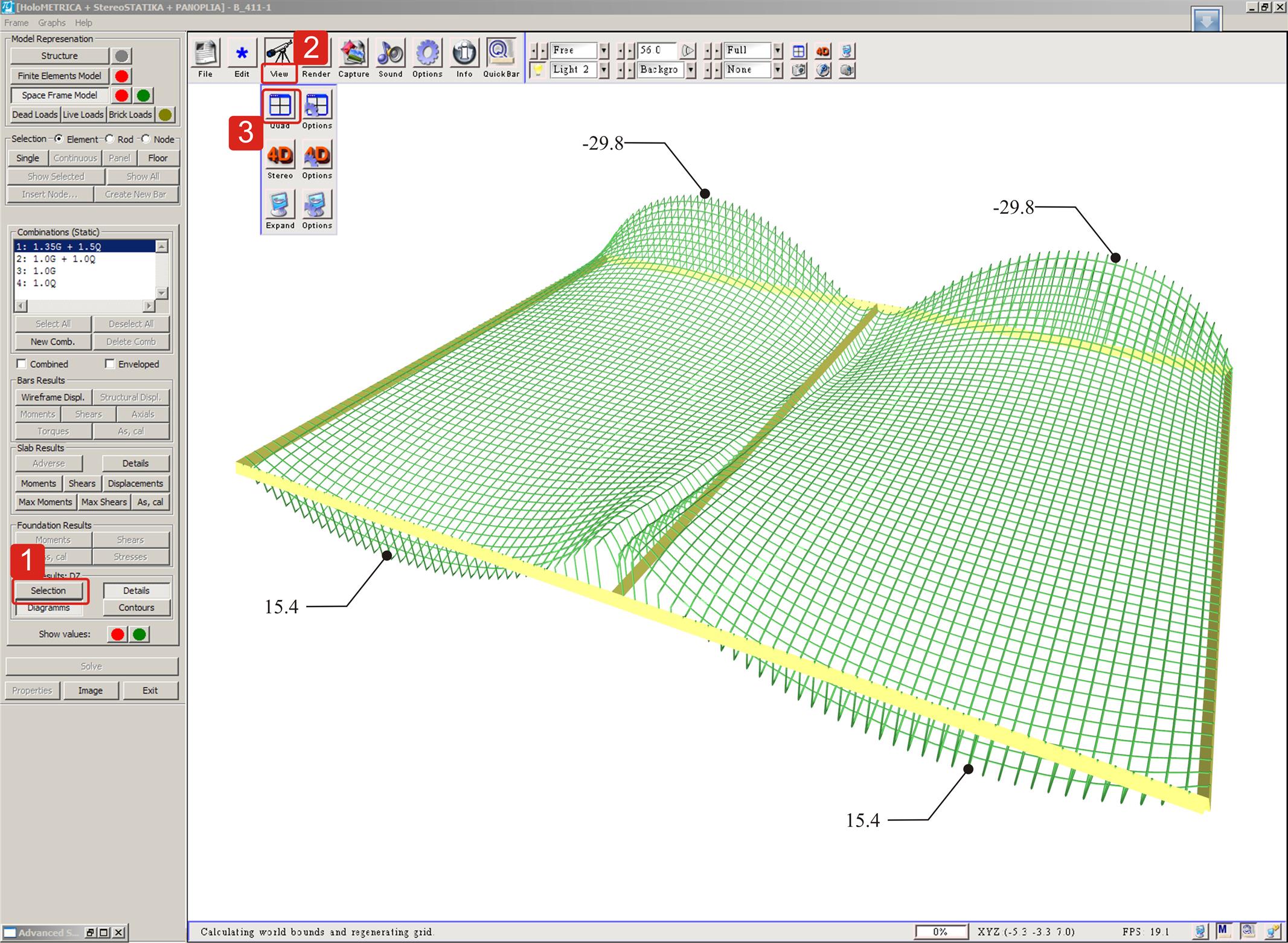

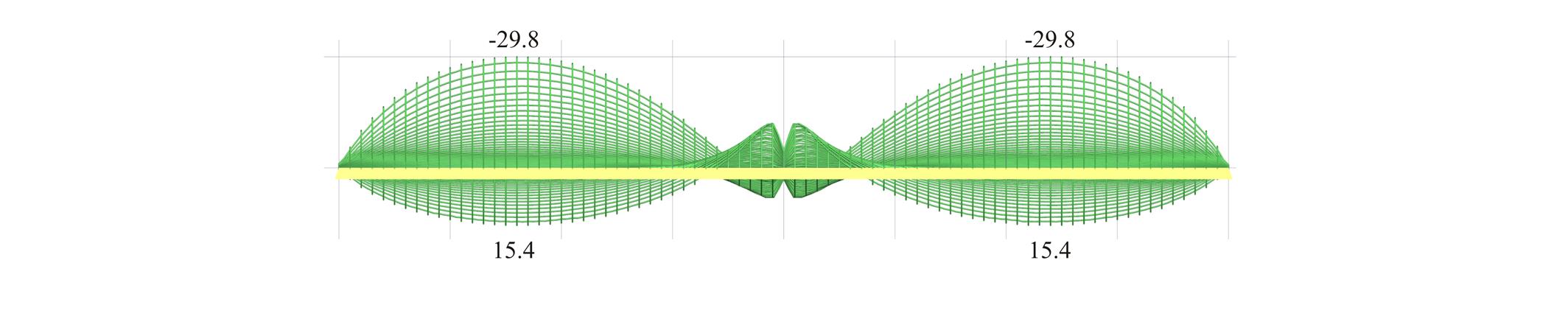

Εικόνα 4.2.2-12: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των τεμνουσών δυνάμεων [Vx]. Εικόνα 4.2.2-12: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των τεμνουσών δυνάμεων [Vx]. .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-13: Με “Selection”(1), “Bending”, “V22” και με “View”(2), “Quad”(3) παράγεται η κατανομή των [Vy] σε 3D.")
Εικόνα 4.2.2-13: Με “Selection”(1), “Bending”, “V22” και με “View”(2), “Quad”(3) παράγεται η κατανομή των [Vy] σε 3D. Εικόνα 4.2.2-13: Με “Selection”(1), “Bending”, “V22” και με “View”(2), “Quad”(3) παράγεται η κατανομή των [Vy] σε 3D. .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.3-14: Η πλάγια όψη του 3D διαγράμματος των τεμνουσών,που αντιστοιχεί στην περιβάλλουσα των [Vy]")
Εικόνα 4.2.3-14: Η πλάγια όψη του 3D διαγράμματος των τεμνουσών,που αντιστοιχεί στην περιβάλλουσα των [Vy] Εικόνα 4.2.3-14: Η πλάγια όψη του 3D διαγράμματος των τεμνουσών,που αντιστοιχεί στην περιβάλλουσα των [Vy] .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-15: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των τεμνουσών δυνάμεων [Vy].")

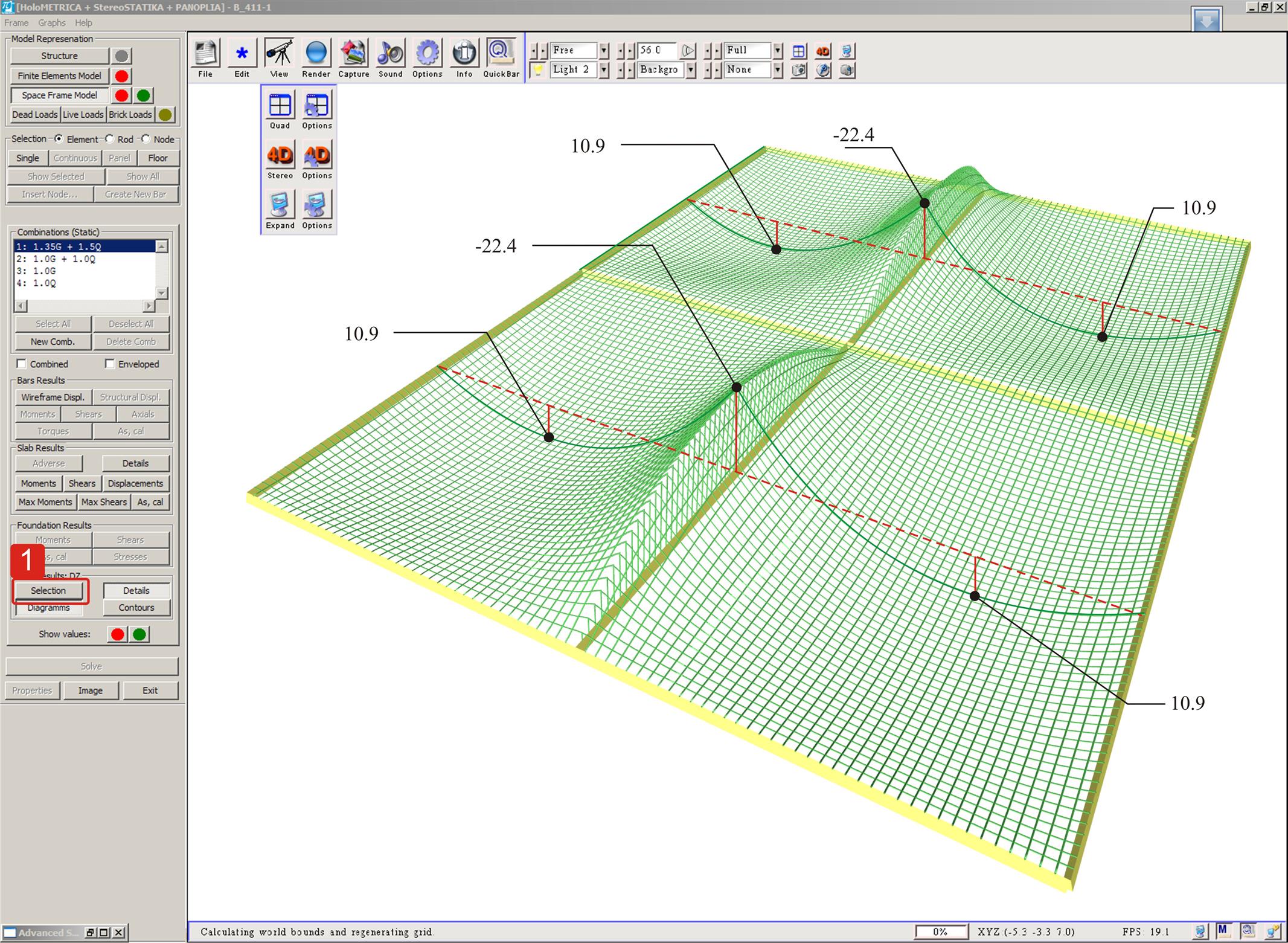

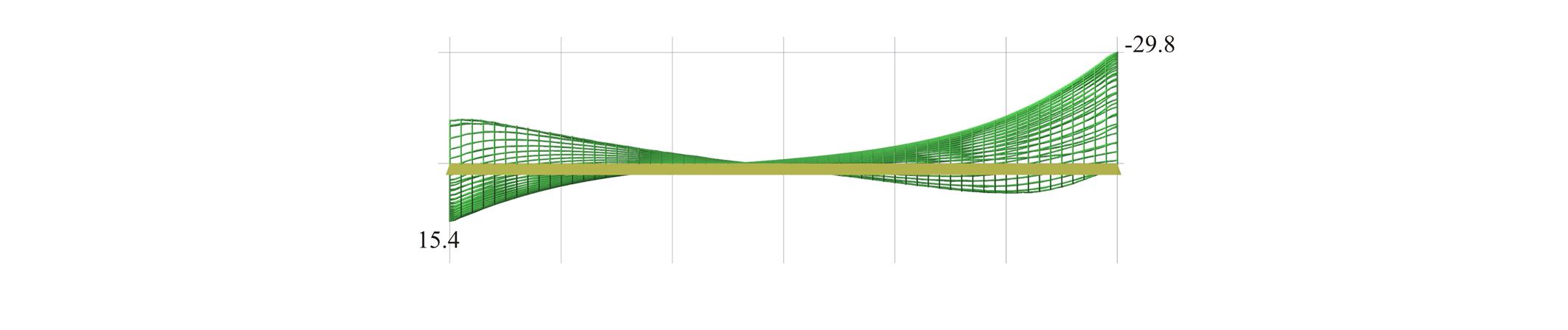

Εικόνα 4.2.2-15: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των τεμνουσών δυνάμεων [Vy]. Εικόνα 4.2.2-15: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των τεμνουσών δυνάμεων [Vy]. .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-16: Με “Selection”(1), “Bending”, “M11” και με “Diagrams” παράγεται η κατανομή των [Mx] σε 3D.")
Εικόνα 4.2.2-16: Με “Selection”(1), “Bending”, “M11” και με “Diagrams” παράγεται η κατανομή των [Mx] σε 3D. Εικόνα 4.2.2-16: Με “Selection”(1), “Bending”, “M11” και με “Diagrams” παράγεται η κατανομή των [Mx] σε 3D. .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-17: Με “View”, “Options”, “Front” και στη συνέχεια “Quad” απεικονίζεται η όψη της 3D κατανομής των ροπών κάμψης [Mx].")

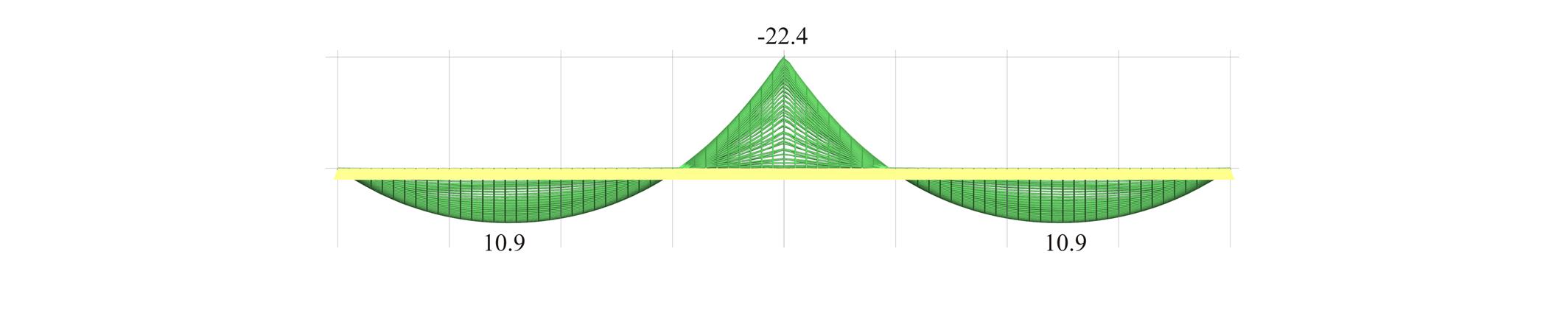

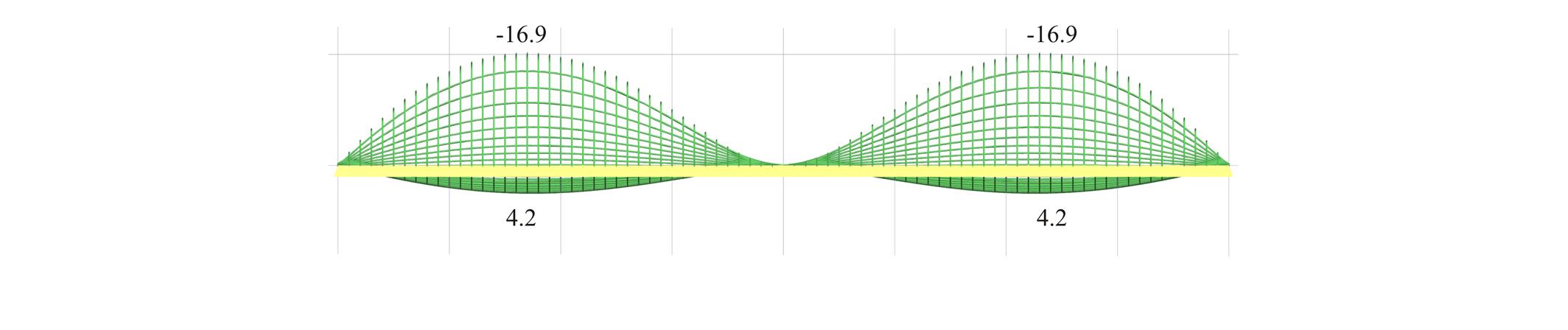

Εικόνα 4.2.2-17: Με “View”, “Options”, “Front” και στη συνέχεια “Quad” απεικονίζεται η όψη της 3D κατανομής των ροπών κάμψης [Mx]. Εικόνα 4.2.2-17: Με “View”, “Options”, “Front” και στη συνέχεια “Quad” απεικονίζεται η όψη της 3D κατανομής των ροπών κάμψης [Mx]. .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-18: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των ροπών κάμψης [Mx].")

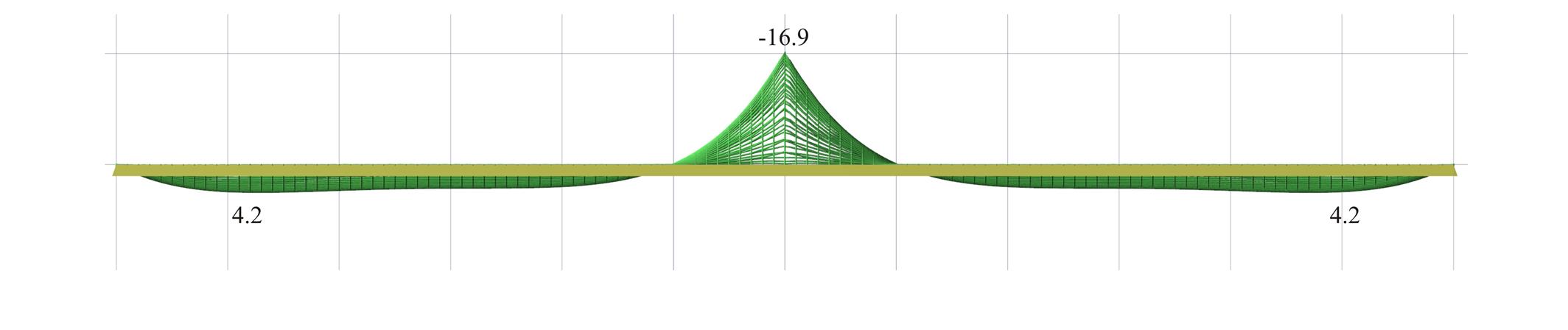

Εικόνα 4.2.2-18: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των ροπών κάμψης [Mx]. Εικόνα 4.2.2-18: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των ροπών κάμψης [Mx]. .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-19: Με “Selection”, “Bending”, “M22” και με “Diagrams” παράγεται η κατανομή των [My] σε 3D.")

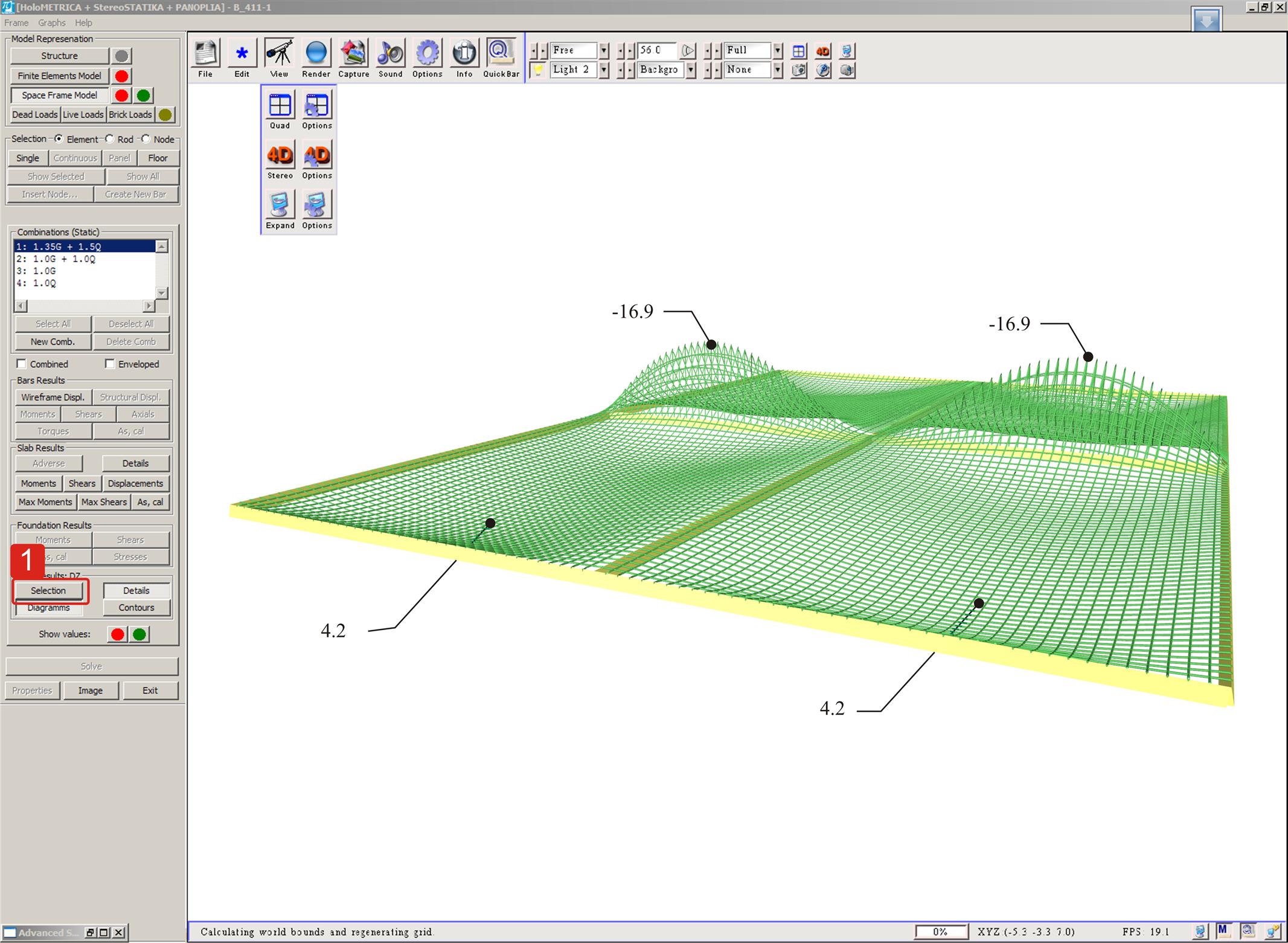

Εικόνα 4.2.2-19: Με “Selection”, “Bending”, “M22” και με “Diagrams” παράγεται η κατανομή των [My] σε 3D. Εικόνα 4.2.2-19: Με “Selection”, “Bending”, “M22” και με “Diagrams” παράγεται η κατανομή των [My] σε 3D. .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-20: Με “View”, “Options”, “Front” και στη συνέχεια “Quad” προκύπτει η όψη της 3D κατανομής των ροπών κάμψης [My].")

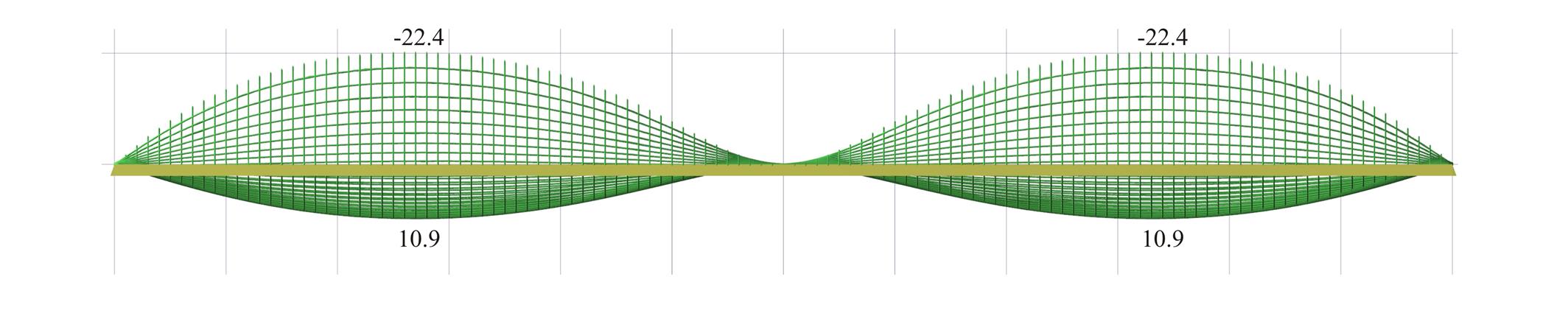

Εικόνα 4.2.2-20: Με “View”, “Options”, “Front” και στη συνέχεια “Quad” προκύπτει η όψη της 3D κατανομής των ροπών κάμψης [My]. Εικόνα 4.2.2-20: Με “View”, “Options”, “Front” και στη συνέχεια “Quad” προκύπτει η όψη της 3D κατανομής των ροπών κάμψης [My]. .jpg?bhow=0&w=500&h=500&Str=0 "Εικόνα 4.2.2-21: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των ροπών κάμψης [My].")
Εικόνα 4.2.2-21: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των ροπών κάμψης [My]. Εικόνα 4.2.2-21: Με “View”, “Options”, “Rear” απεικονίζεται η πλάγια όψη της 3D κατανομής των ροπών κάμψης [My]. |
