Λειτουργία και οπλισμός πλακών

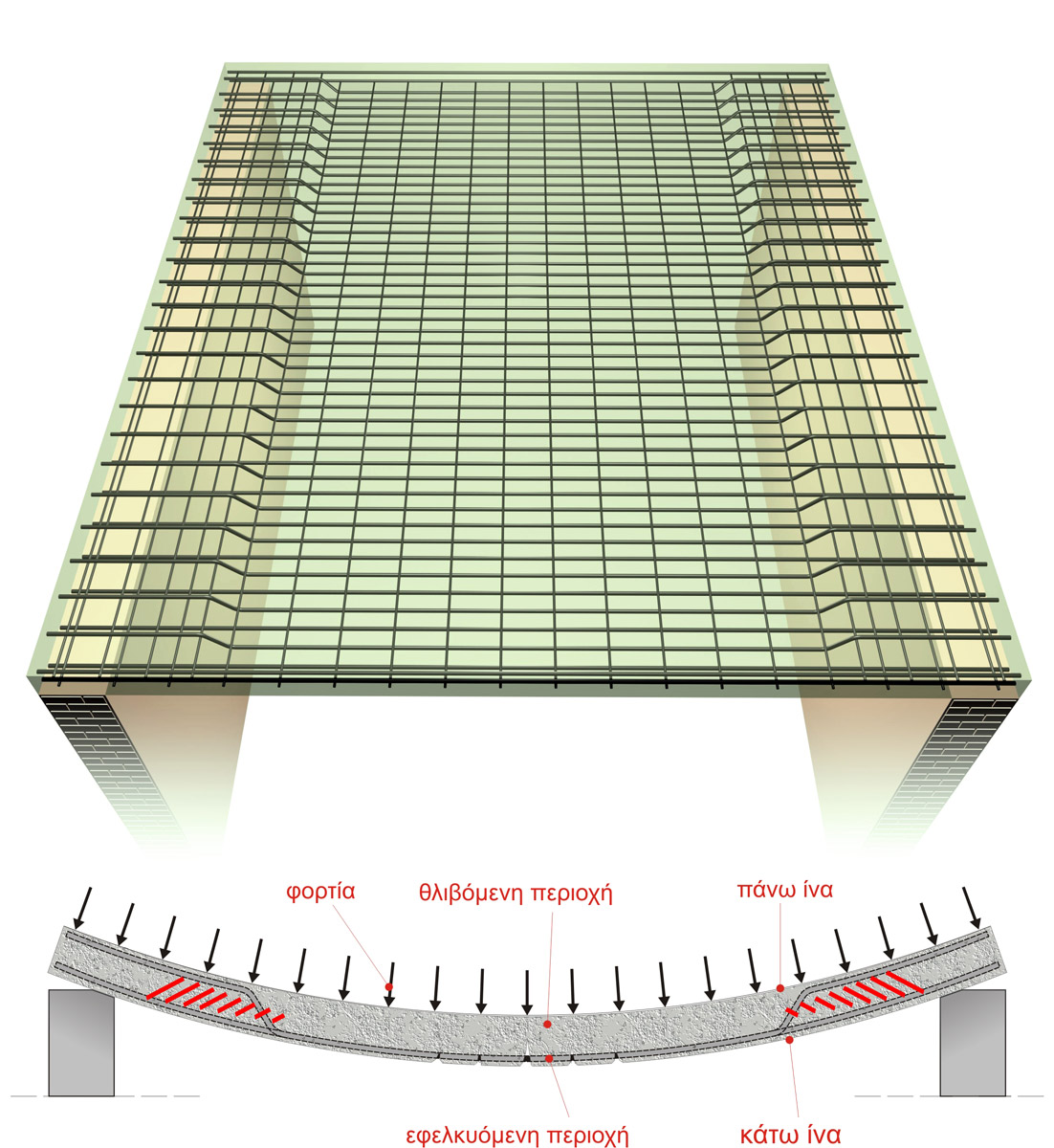

Η πλάκα, λόγω των φορτίων που φέρει (ίδιο βάρος, μαρμάρινα δάπεδα, φορτία ανθρώπων, κ.τ.λ.) και της ελαστικότητας που διαθέτει, παραμορφώνεται με τον τρόπο που δείχνει η επόμενη εικόνα. Η πραγματική παραμόρφωση είναι της τάξης του χιλιοστού και δεν φαίνεται με το μάτι, αλλά είναι πάντοτε αυτής της μορφής.

Το σκυρόδεμα έχει μεγάλη αντοχή σε θλίψη, γι’ αυτό στη θλιβόμενη περιοχή, όπου υπάρχει μόνο θλίψη, γενικά δεν τοποθετείται διαμήκης οπλισμός. Αντίθετα το σκυρόδεμα δεν έχει σχεδόν καμία αντοχή σε εφελκυσμό, γι’ αυτό στην εφελκυόμενη περιοχή της πλάκας, όπου υπάρχει μόνο εφελκυσμός, τοποθετείται διαμήκης οπλισμός.

Η συνύπαρξη σκυροδέματος και οπλισμού, δίνει ένα ιδανικό συνδυασμό αντοχής και σε θλίψη και σε εφελκυσμό.

Στην εφελκυόμενη περιοχή της πλάκας και κυρίως στο μέσον, δημιουργούνται τριχοειδείς ρηγματώσεις στο σκυρόδεμα, οι οποίες δεν φαίνονται με το μάτι, αλλά υπάρχουν, χωρίς όμως να επηρεάζουν τη συμπεριφορά της πλάκας.

Στις παρειές της πλάκας εμφανίζονται λοξές τάσεις οι οποίες όμως κατά κανόνα παραλαμβάνονται από το ίδιο το σκυρόδεμα και γι’ αυτό δεν χρειάζονται εγκάρσιο οπλισμό.

Επειδή στις περιοχές της στήριξης της πλάκας μπορεί να εμφανιστεί και εφελκυσμός στις πάνω ίνες της, τοποθετείται και ένας ελάχιστος διαμήκης οπλισμός. Ο οπλισμός αυτός μπορεί να είναι αυτόνομος, ή να προέρχεται από το εσωτερικό της πλάκας, ή να είναι μικτός. Στο συγκεκριμένο παράδειγμα, ο πάνω (αρνητικός οπλισμός) προέρχεται από το εσωτερικό της πλάκας (σπαστά σίδερα).

Γενικά, οι πλάκες θεωρείται ότι δεν επηρεάζονται πρακτικά από τις σεισμικές δυνάμεις που εξασκούνται στο επίπεδό τους και γι’ αυτό κατά κανόνα δεν οπλίζονται με πρόσθετο οπλισμό, για να παραλαμβάνουν σεισμό.
