Αν δεν υπάρχει άλλος κανόνας υπολογισμού των αποστατήρων στον ξυλότυπο, ένας εμπειρικός κανόνας είναι ο ακόλουθος:
ΚΑΝΟΝΕΣ ΕΚΤΙΜΗΣΗΣ ΠΟΣΟΤΗΤΩΝ ΑΠΟΣΤΑΤΗΡΩΝ ΚΑΙ ΚΑΒΑΛΕΤΩΝ
Δοκοί ανωδομής και θεμελίων: (2 m ‘γραμμικών αποστατήρων’ + 2 ‘τεμάχια σημειακής στήριξης’) ανά μέτρο ‘καθαρού μήκους δοκού’
Κολόνες: (8 ‘τεμάχια σημειακής στήριξης’) ανά κολόνα
Τοιχεία: 2 m ‘γραμμικών αποστατήρων’ ανά μέτρο μήκους τοιχείου
Πλάκες και πέλματα θεμελίων: (1.25 m ‘γραμμικών αποστατήρων’) ανά τετραγωνικό μέτρο ‘καθαρού εμβαδού πλάκας’
Ελεύθερες παρυφές πλακών: (1 m ‘γραμμικών αποστατήρων’ + 1 m ‘καβαλέτων’ + 1 ‘τεμάχιο σημειακής στήριξης’) ανά μέτρο παρυφής
Στηρίξεις πλακών: 1 m ‘καβαλέτων’ ανά μέτρο ‘στήριξης προς κάθε πλάκα’
• 1 m ‘γραμμικών αποστατήρων’ μπορεί να είναι 1 m πλαστικός αποστατήρας, ή 5 τοπικές σέλες, ή ένας άλλος αριθμός τοπικών στηριγμάτων, κτλ.
• 1 m ‘καβαλέτων’ μπορεί να είναι 3 τετράποδα σημειακά καβαλέτα, ή 1 m μανδύα, ή 2 τεμάχια αυτοσχέδιων σιδερένιων καβαλέτων, κτλ.
• 1 ‘τεμάχιο σημειακής στήριξης’ μπορεί να είναι μία πλαστική σέλα, ή μία σέλα από σκυρόδεμα, ή ένα μανταλάκι, κτλ.
Πέλματα θεμελίων και πεδιλοδοκού:
γραμμικοί αποστατήρες πάχους 40 mm:
[4,40 x 1,00 +5,00 x 0,85 +2 x 0,15 x 1,00] x 1,25 = 11,20 m
γραμμικοί αποστατήρες των 40 mm: 2 x 4,20 x 2,00 = 16,80 m
σημειακοί των 40 mm: 2 x 4,20 x 2,00 ≈16 τεμάχια
Κολόνες: 8 x 4 = 32 τεμ. Σημειακής στήριξης
Τοιχείο: 3,60 x 2,50 x 2 = 18,00 m γραμμικοί αποστατήρες πάχους 25 mm
Δοκοί: (2 x 4,20 +3,60) x 2,0 = 24,00 m γραμμικοί αποστατήρες των 25 mm
(2 x 4,20 +3,60) x 2,0 = 24 τεμάχια σημειακοί των 25 mm

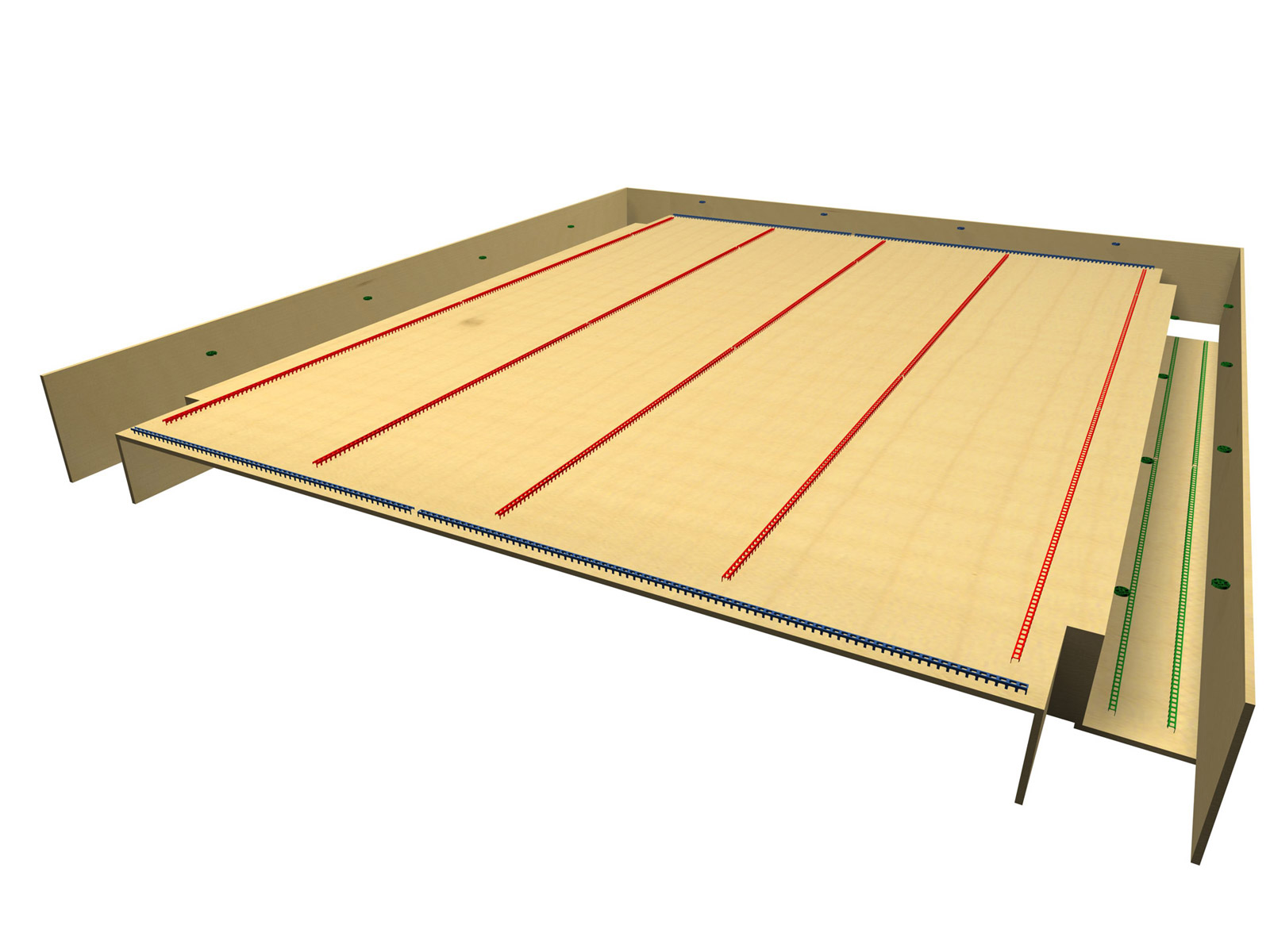

Πλάκα: 3,90 x 4,50 x 1,25 ≈ 22,00 m γραμμικοί αποστατήρες πάχους 25 mm
Κολόνες: 8 x 4 = 32 τεμ. Σημειακής στήριξης
Δοκοί: 2 x 4,20 x 2,0 = 16,80 m γραμμικοί αποστατήρες των 25 mm
2 x 4,20 x 2 ≈ 16 τεμάχια σημειακοί των 25 mm
Πλάκα: 3,80 x 5,00 x 1,25 = 23,80 m γραμμικοί αποστατήρες πάχους 25 mm
Ελεύθερες παρυφές πλάκας:
3,60 x 1,00 x 2 = 7,20 m γραμμικοί αποστατήρες πάχους 25 mm
3,60 x 1,00 x 2 = 7,20 m καβαλέτα ύψους 110 mm
3,60 x 1,00 x 2 ≈ 8 τεμάχια σημειακοί των 25 mm
Συγκεντρωτικά οι ποσότητες: |
|
m |
Γραμμικοί των 40 mm: |
11,20 +16,80 |
= |
28,00 |
Γραμμικοί των 25 mm: |
18,00 + 24,00 + 22,00 + 7,20 +16,80 + 23,80 |
≈ |
112,00 |
Καβαλέτα των 110 mm: |
|
= |
7,20 |
|
|
|
τεμάχια |
Σημειακοί των 40 mm: |
|
= |
16 |
Σημειακοί των 25 mm: |
32 + 24 + 8 + 32 + 24 |
= |
120 |
|
|
|
|
