Αμφιέρειστη πλάκα με πρόβολο Όταν μία αμφιέρειστη πλάκα έχει συνέχεια με πρόβολο, η λειτουργία της και η όπλιση, είναι αυτή που ακολουθεί. Αν η πρώτη πλάκα είναι τετραέρειστη, τόσο η λειτουργία, όσο και η όπλιση είναι ανάλογες.

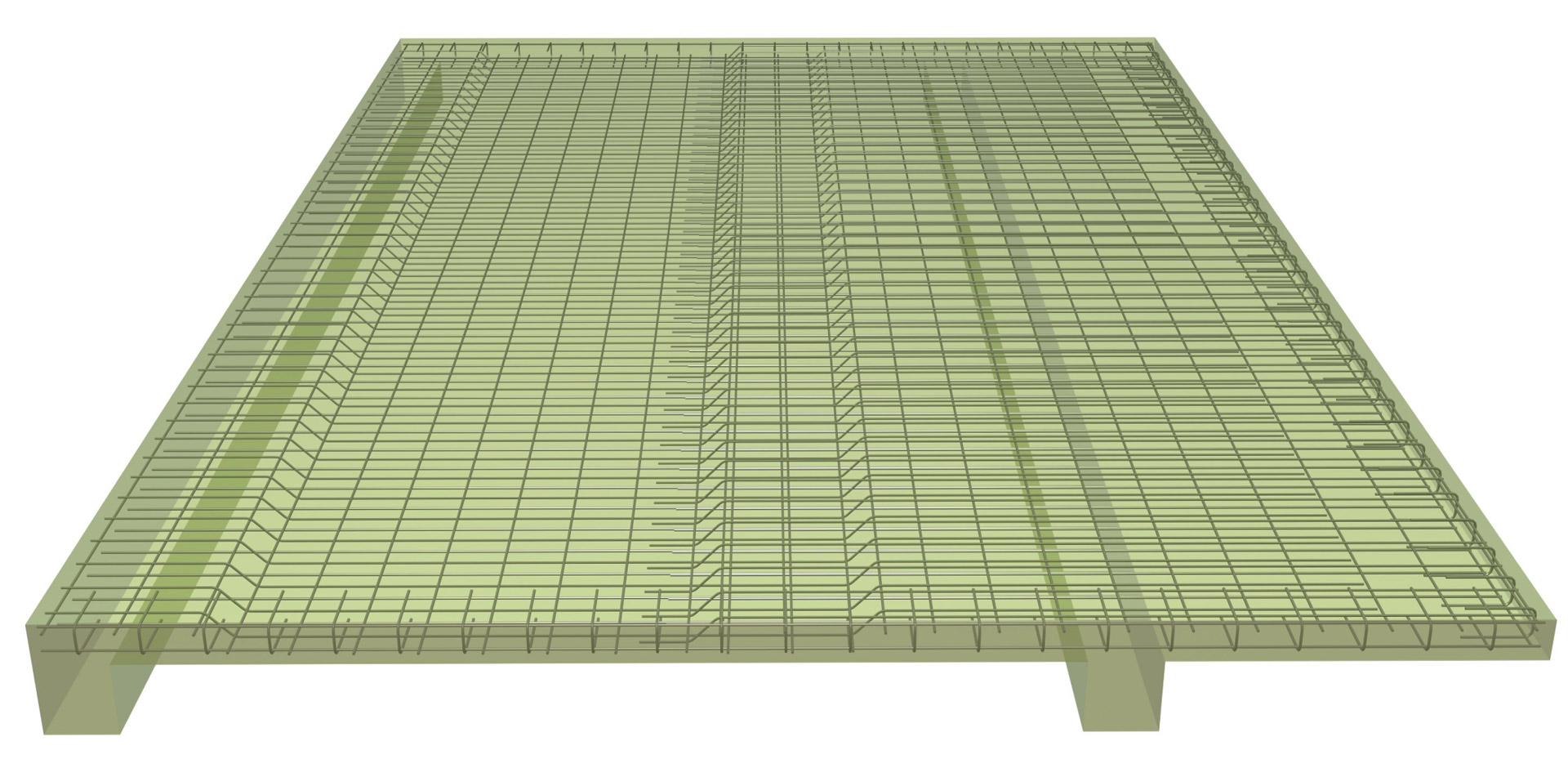

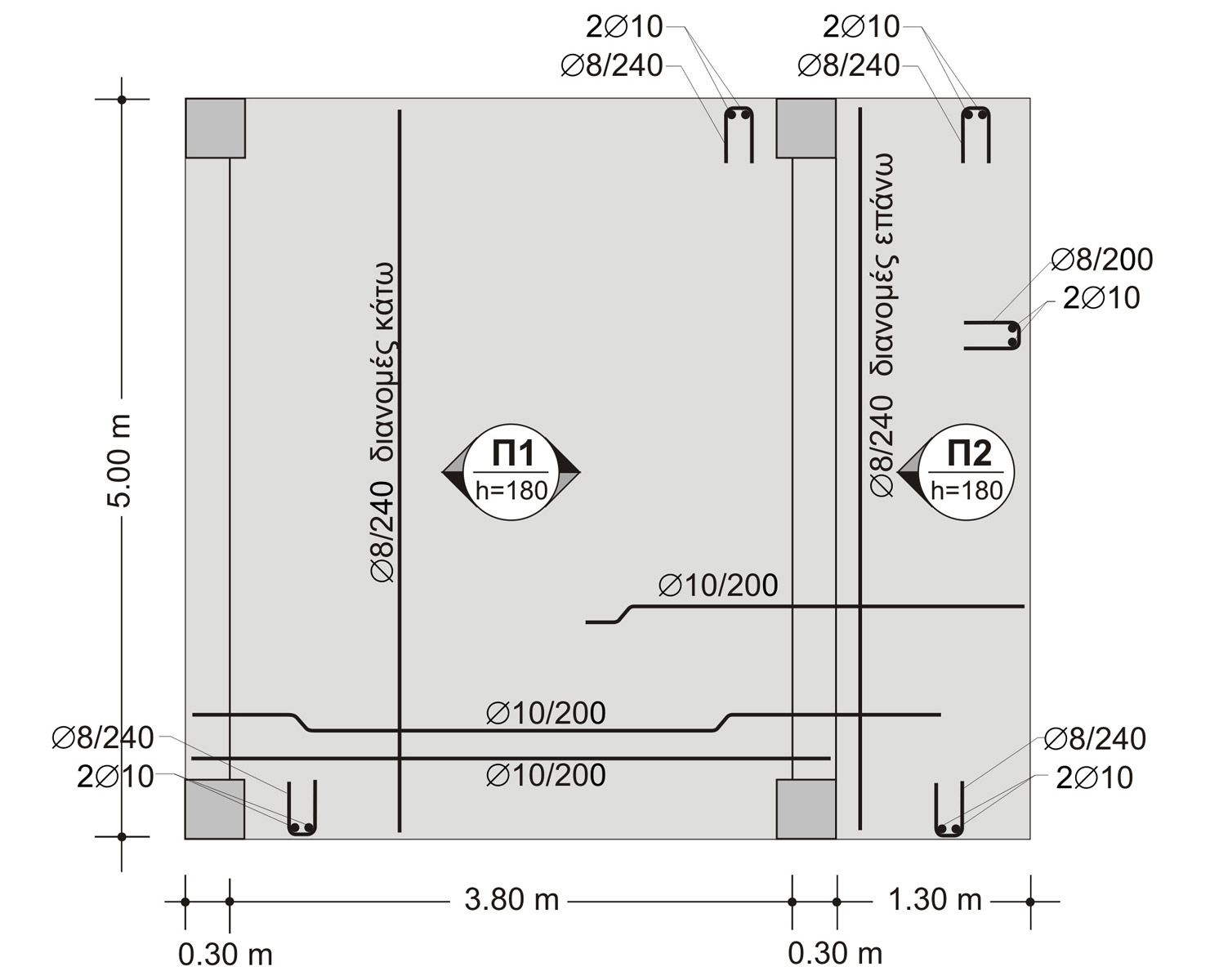

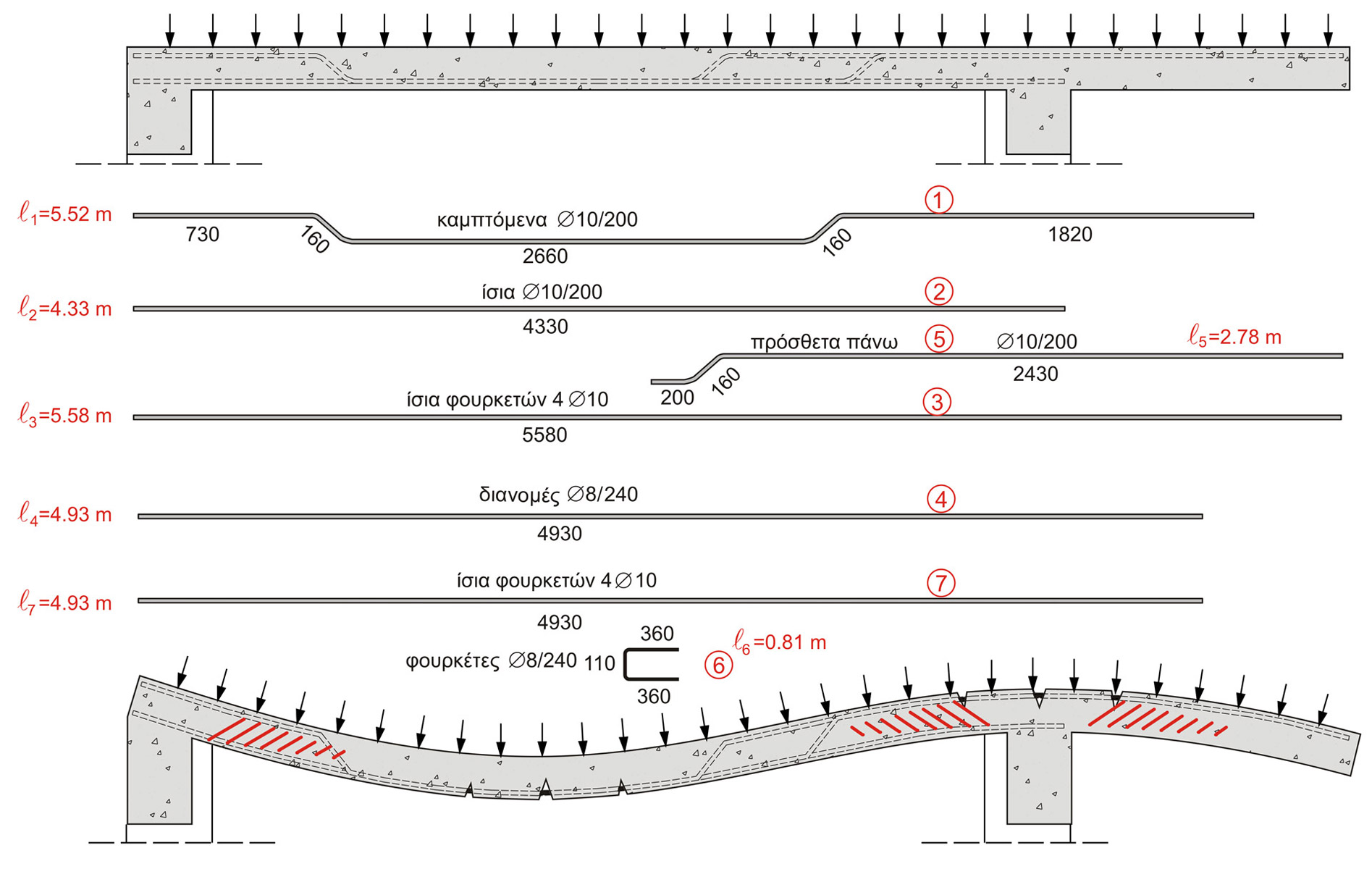

Αμφιέρειστη πλάκα με πρόβολο <μελέτη: slabs30> Αμφιέρειστη πλάκα με πρόβολο <μελέτη: slabs30>
Παρατήρηση:
Οι οπλισμοί που αναπαριστούνται σ’ αυτό το παράδειγμα είναι, οι κύριοι και οι δευτερεύοντες, που απαιτούν οι στατικοί υπολογισμοί. Οι οπλισμοί τοποθετούνται σε τμήματα των κάτω και πάνω επιφανειών των πλακών και εξασφαλίζουν τη Παρατήρηση:
Οι οπλισμοί που αναπαριστούνται σ’ αυτό το παράδειγμα είναι, οι κύριοι και οι δευτερεύοντες, που απαιτούν οι στατικοί υπολογισμοί. Οι οπλισμοί τοποθετούνται σε τμήματα των κάτω και πάνω επιφανειών των πλακών και εξασφαλίζουν τη

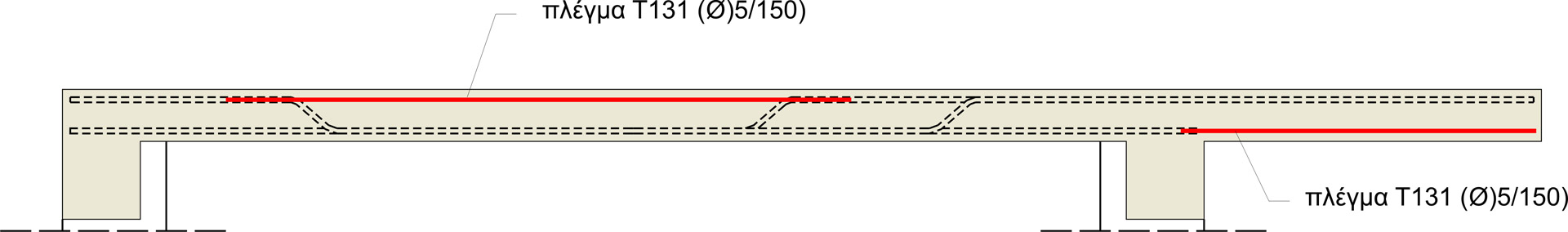

Ο οπλισμός συνοχής είναι οπλισμός ελαφρού πλέγματος, π.χ. Τ131, που τοποθετείται στην κά-τω επιφάνεια των προβόλων, αλλά και στην κενή από κύριο οπλισμό πάνω επιφάνεια του ανοίγματος των πλακών, όπως αυτή φαίνεται στο παραπάνω σχήμα.
Η εξασφάλισ Ο οπλισμός συνοχής είναι οπλισμός ελαφρού πλέγματος, π.χ. Τ131, που τοποθετείται στην κά-τω επιφάνεια των προβόλων, αλλά και στην κενή από κύριο οπλισμό πάνω επιφάνεια του ανοίγματος των πλακών, όπως αυτή φαίνεται στο παραπάνω σχήμα.
Η εξασφάλισ
|
