Όπλιση τοιχείου

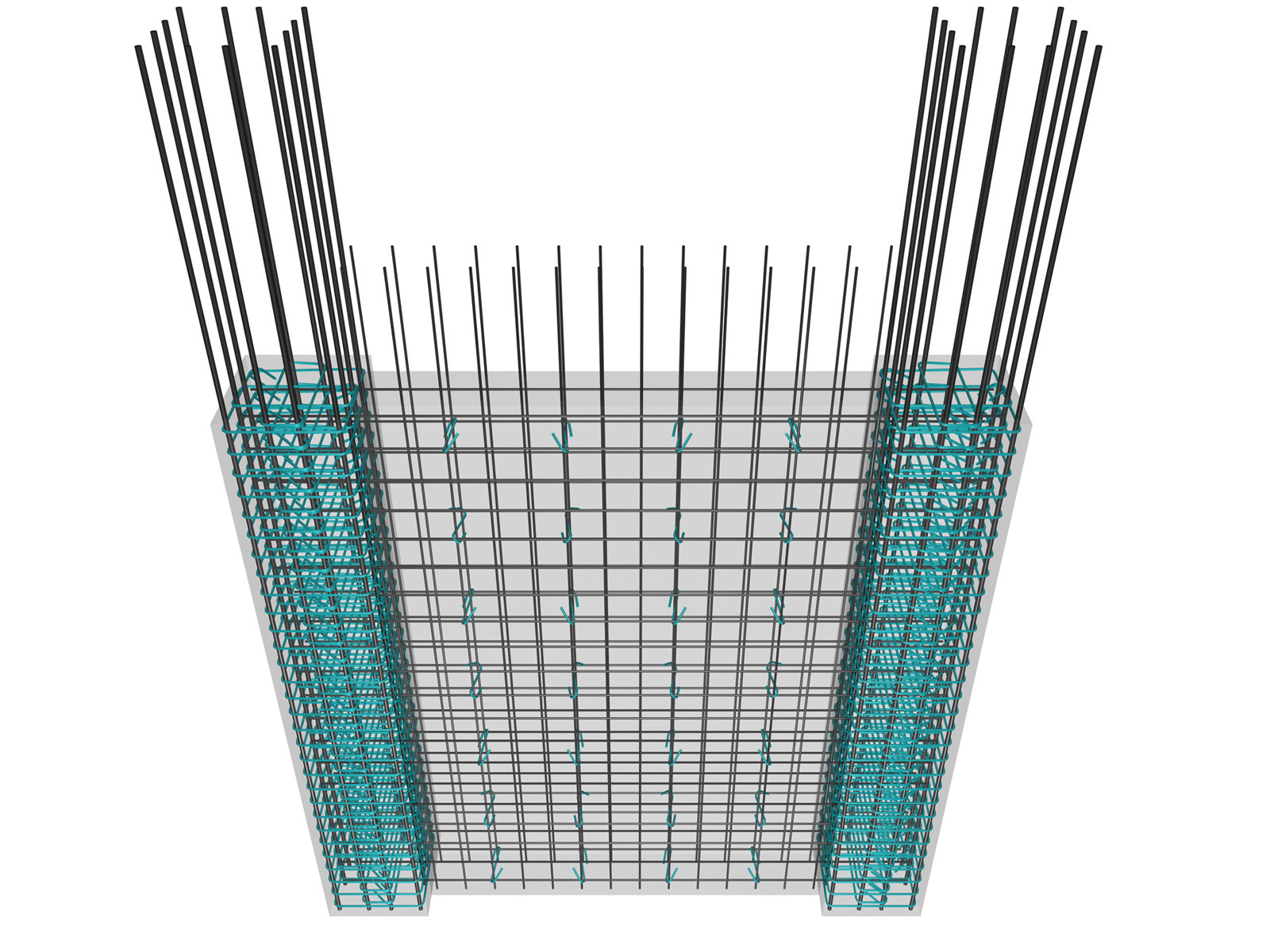

Τα ακραία υποστυλώματα, κανονικά ή κρυφά, οπλίζονται σύμφωνα με τους κανόνες των υποστυλωμάτων.

Ο κορμός του τοιχείου οπλίζεται με δύο εσχάρες, μία σε κάθε όψη του, οι οποίες συνδέονται με-ταξύ τους με εγκάρσιο σιγμοειδή οπλισμό. Η διάμετρος τόσο των κατακόρυφων όσο και των οριζόντιων ράβδων των εσχαρών πρέπει να είναι τουλάχιστον Ø8. Ο σιγμοειδής οπλισμός πρέπει να είναι κατ’ ελάχιστο 4Ø8/m2.

Όταν δεν θέλουμε ρηγματώσεις, π.χ. σε πλαϊνό πισίνας, χρησιμοποιούμε πυκνές εσχάρες με όσο το δυνατόν λεπτότερες ράβδους.

Οπλισμός S

Τα S έχουν σκοπό να εξασφαλίζουν το λυγισμό των κατακόρυφων ράβδων, αλλά και τη συνεργασία κατακόρυφων και οριζόντιων ράβδων, ειδικά στην περίπτωση ισχυρού σεισμού, όπου το σκυρόδεμα μπορεί ακόμη και να αποφλοιωθεί.

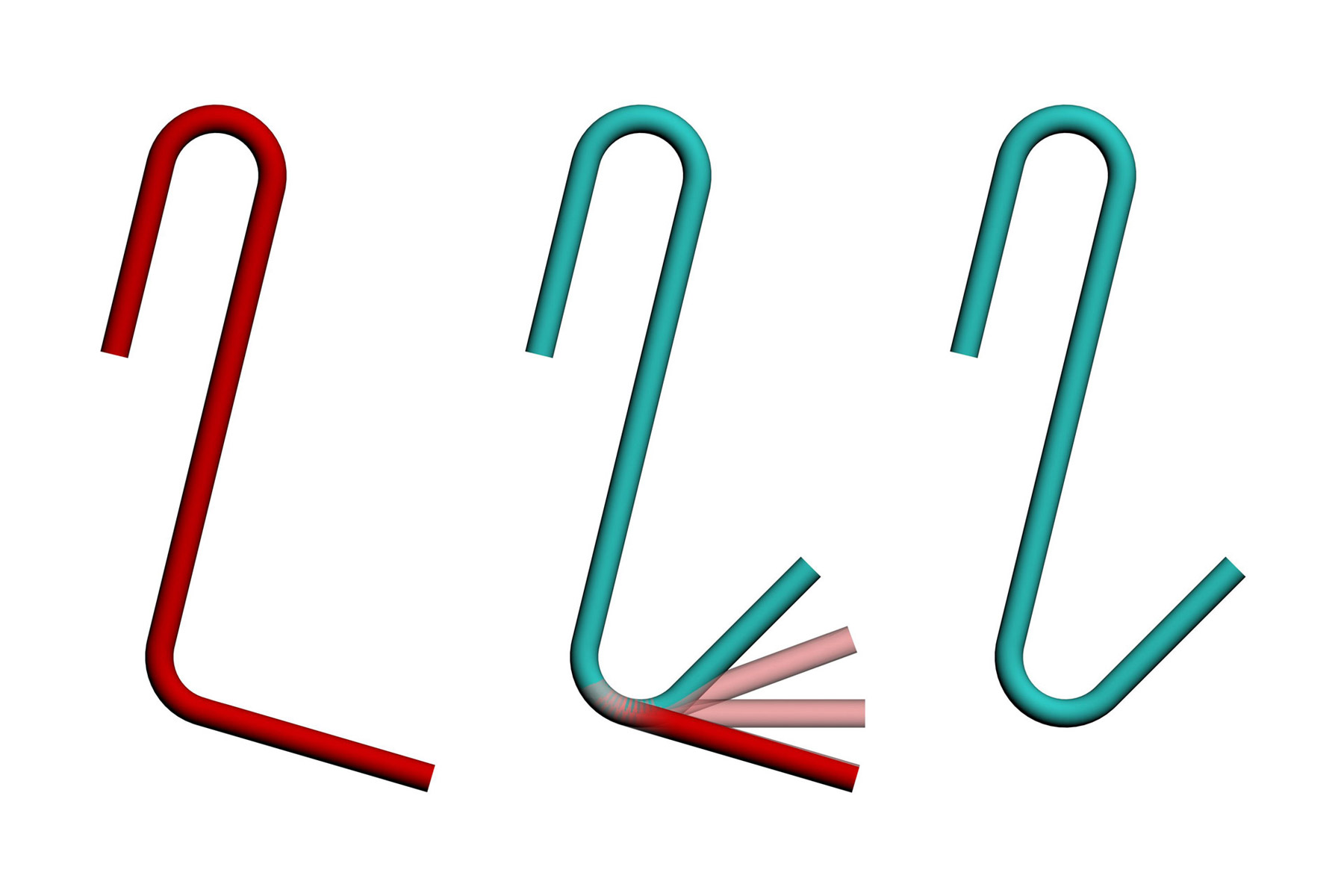

Ο σύνδεσμος S κατασκευάζεται με τη μία γωνία κλειστή, στις 180 μοίρες (180º), ή 135º και την άλλη γωνία με 90º. Αυτό είναι αναγκαίο για να μπορεί να τοποθετηθεί εύκολα. Μετά την τοποθέτηση όμως, πρέπει να κλείσει και η δεύτερη γωνία τουλάχιστον στις 135º.

Για να είναι εύκολο το κλείσιμο του S με το χέρι, επιτρέπεται η χρήση μαλακού χάλυβα.

Όταν οι κατακόρυφες ράβδοι βρίσκονται στην εσωτερική στρώση, τότε ο σύνδεσμος S πρέπει να πιάνει τις οριζόντιες ράβδους στη θέση της συνάντησης τους με τις κατακόρυφες, ή ακόμα καλύτερα να πιάνει ταυτόχρονα και τις οριζόντιες και τις κατακόρυφες ράβδους.

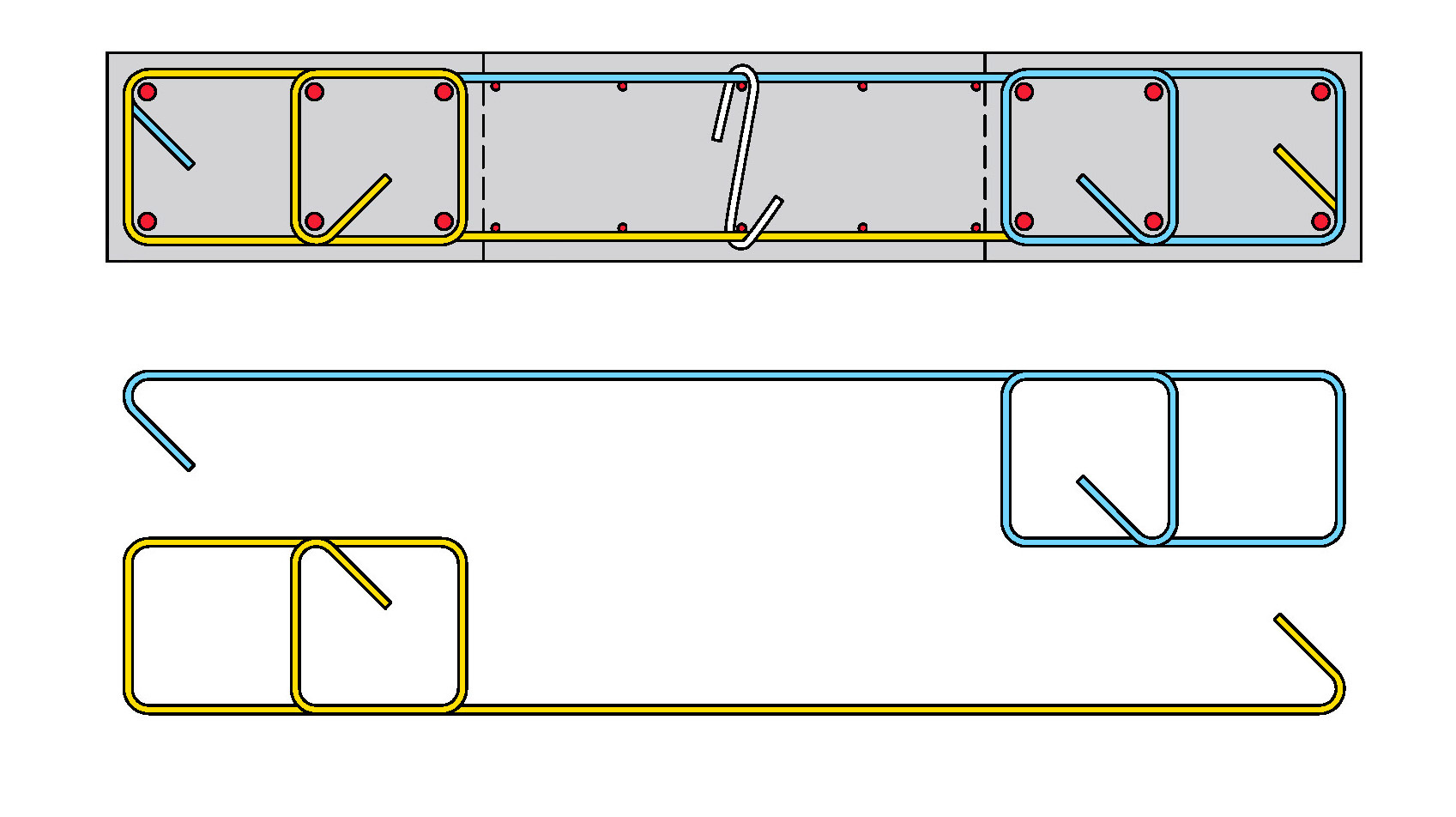

Εναλλακτικά, η διαμόρφωση του οπλισμού των ακραίων υποστυλωμάτων και των διανομών του μονοσκελούς τοιχείου μπορεί να επιτευχθεί με την κατασκευή δύο Γ τμημάτων, όπως φαίνεται στο επόμενο σχέδιο. Τα Γ σκέλη μπορούν να κατασκευαστούν και από αναδιπλούμενο πλέγμα.
