Μηχανικό προσομοίωμα

Θεωρητικό άνοιγμα πλακών και δοκών

Το θεωρητικό άνοιγμα l_eff μίας πλάκας ή μίας δοκού λαμβάνεται από τη σχέση:

l _eff =l _n +a _left +a _right

όπου l_n είναι η καθαρή απόσταση του στοιχείου ανάμεσα στην αριστερή και τη δεξιά παρειά των στηρίξεών του και a=min(t/2,h/2) το πλάτος στήριξης.

Παρατηρήσεις

· Στην ακραία στήριξη της πρώτης πλάκας, η θεώρηση πλάτους a=t₁/2=125 mm είναι αποδεκτή δεδομένου ότι, εκτός των άλλων, είναι υπέρ της ασφάλειας.

· Στις στηρίξεις δοκών επί κολονών, τα πλάτη στήριξης λαμβάνονται υπόψη πιο αποτελε-σματικά, όταν η ανάλυση γίνεται με χρήση των στερεών σωμάτων (βλέπε §3.1.3).

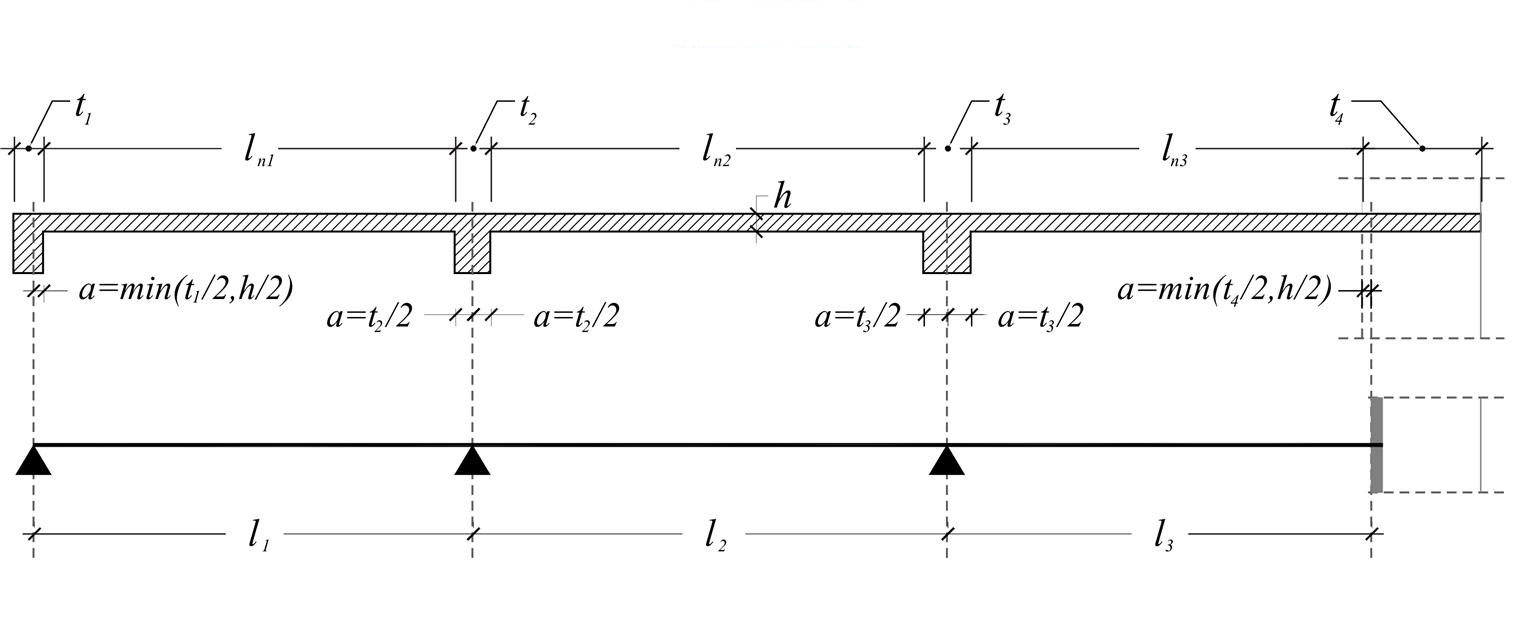

Παράδειγμα 3.1.1-1

Δίνονται συνεχείς πλάκες με πάχος: t₁=250 mm, t₂=300 mm, t₃=400 mm, t₄ =1000 mm, καθαρά ανοίγματα: l_n1=3700 mm, l_n2=4000 mm, l_n3=4000 mm.

Τα θεωρητικά ανοίγματα των πλακών ισούνται με:

l₁=3700+min(250/2,150/2)+300/2=3925 mm

l₂=4000+300/2+400/2=4350 mm

l₃=4000+400/2+min(1000/2,150/2)=4275 mm.

Παράδειγμα 3.1.1-2
