Προμέτρηση σκυροδέματος

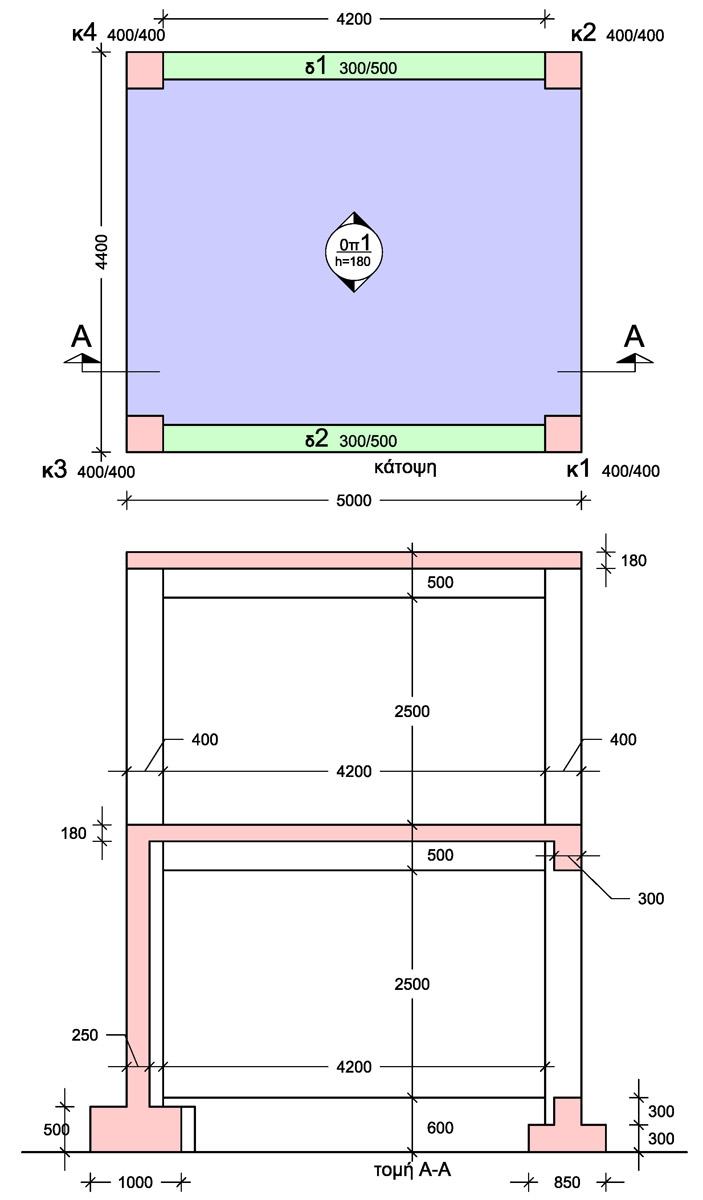

Ισόγειο

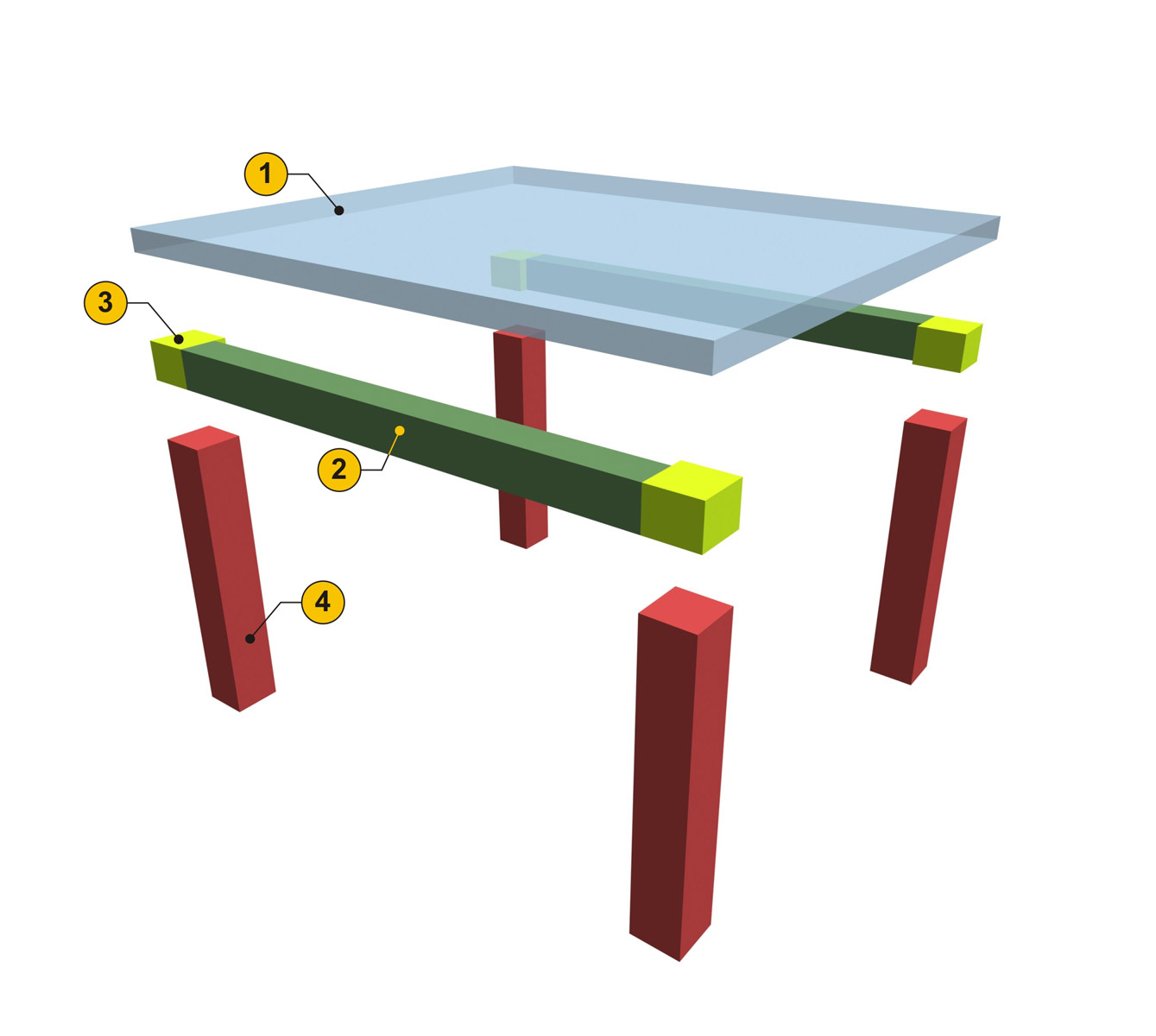

Δοκοί – Πλάκες

Π1: 4,40 x 5,00 x 0,18 = 3,96

δ1,δ2: 2 x [(5,00-2 x 0,40) x 0,30 x 0,32] = 0,81

Κ1,2,3,4 (τμήμα κόμβου): 4 x (0,40 x 0,40 x 0,32) = 0,20

Σύνολο = 4,97 m3

Υποστυλώματα

Κ1,2,3,4: 4 x (0,40 x 0,40 x 2,50) = 1,60 m3

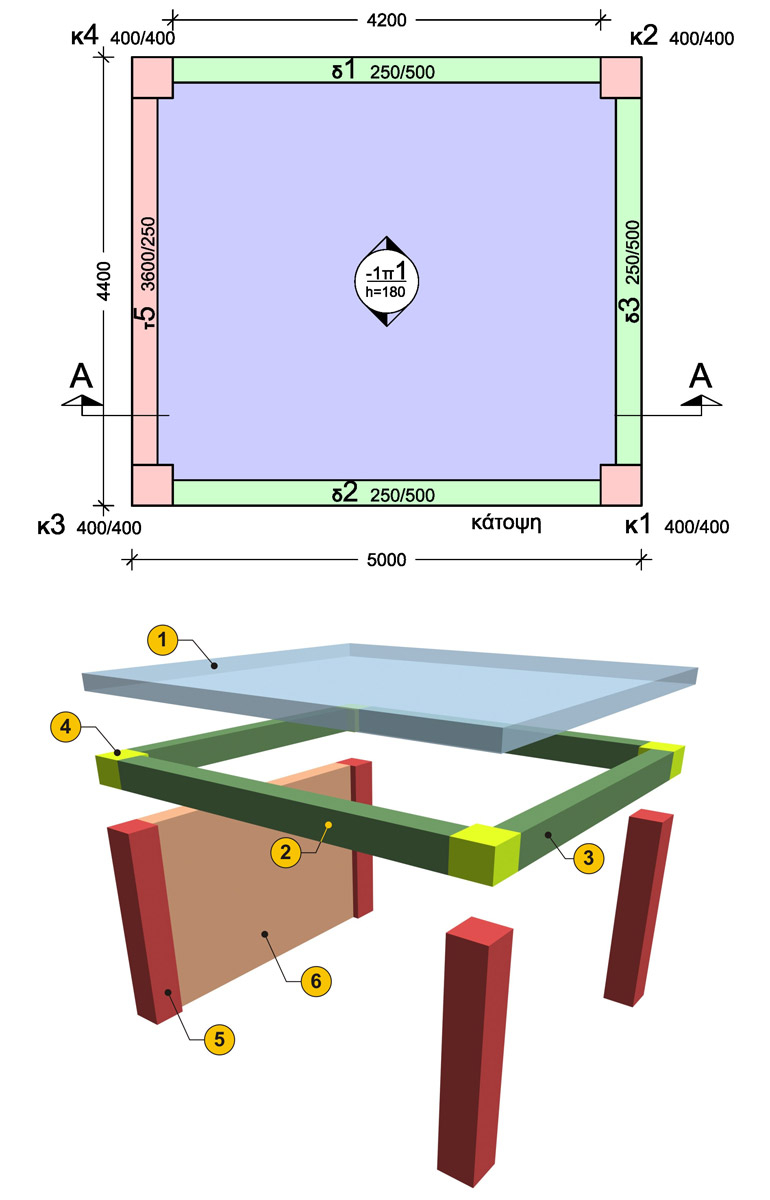

Υπόγειο

Δοκοί – Πλάκες

Π1: 4,40 x 5,00 x 0,18 = 3,96

δ1,δ2: 2 x [(5,00-2 x 0,40) x 0,25 x 0,32] = 0,67

δ3,τ5: 2 x [(4,40-2 x 0,40) x 0,25 x 0,32] = 0,58

Κ1,2,3,4 (τμήμα κόμβου): 4 x (0,40 x 0,32) = 0,20

Σύνολο = 5,41 m3

Υποστυλώματα

Κ1,2,3,4: 4 x (0,40 x 0,40 x 2,50) = 1,60 m3

Τ5: 3,60 x 0,25 x 2,50 = 2,25

Σύνολο = 3,85 m3

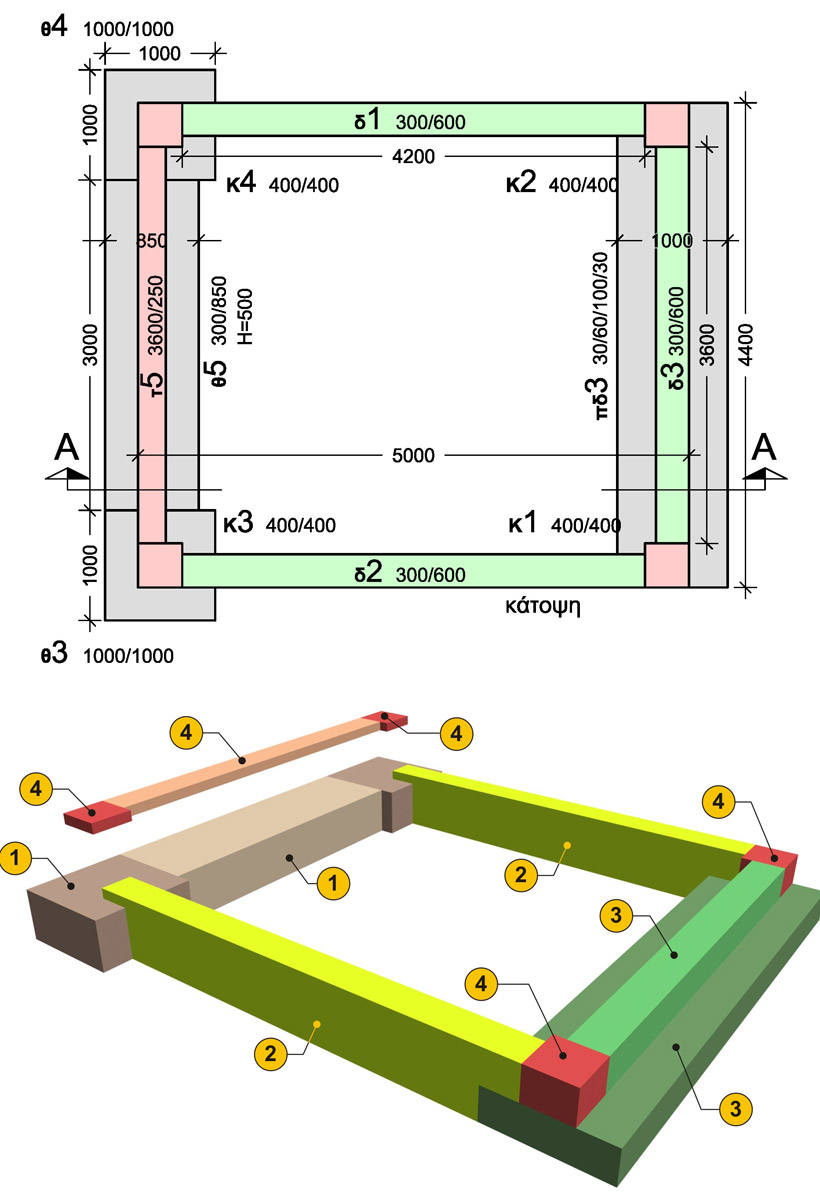

Θεμελίωση

Πέδιλα θ3,4,5:

2 x (1,00 x 1,00 x 0,50) +3,00 x 0,85 x 0,50 = 2,275

ΣΔ1,2:

2 x (3,60 x 0,30 x 0,60) + (2 x 0,30 x 0,10 x 0,30) +

+ 2 x (0,30 x 0,30 x 0,30) = 1,368

ΠΔ: 4,40 x 1,00 x 0,30 + 4,40 x 0,30 x 0,30 = 1,716

Υπ/τα (επί πλέον όγκος λόγω βάθους θεμελίωσης

0,60 m,έναντι ύψους 0,50 των πεδίλων):

4 x (0,40 x 0,40 x 0,10) + 3,60 x 0,25 x 0,10 = 0,154

(2 x 0,10 x 0,10 x 0,20 = 0,004)

Σύνολο = 5,51 m3
