Μικτός τοιχωματικός φορέας

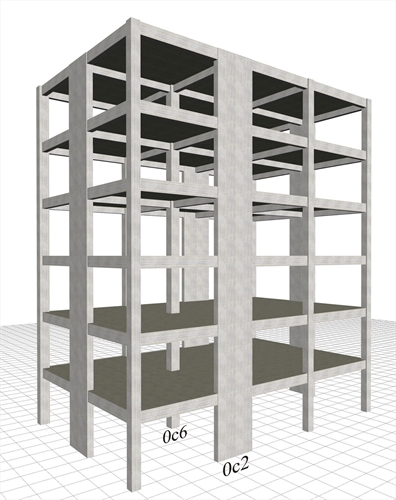

Εικόνα 6.4.2-1: Φορέας μόνο με περιμετρικά τοιχία και υποστυλώματα, μελέτη <B_642-1>
Εικόνα 6.4.2-1: Φορέας μόνο με περιμετρικά τοιχία και υποστυλώματα, μελέτη <B_642-1>

Ο φορέας είναι ίδιος με τον πλαισιακό της §6.4.1, εκτός από τα 4 περιμετρικά τοιχία διατομής 2000/300, που έχουν τοποθετηθεί στη θέση των υποστυλωμάτων c2, c5, c8 και c11 που είχαν διατομή 400/400.

Στην επόμενη σελίδα απεικονίζονται οι κυριότερες ιδιομορφές της δυναμικής ανάλυσης της πρώτης παραλλαγής του τοιχωματικού συστήματος (παρόμοιες είναι και οι ιδιομορφές των άλλων τριών παραλλαγών). Στη συνέχεια, στις 4 επόμενες σελίδες, φαίνονται τα χαρακτηριστικά μεγέθη των 4 παραλλαγών του φορέα.

Είναι εξαιρετικά χρήσιμο να γίνεται σύγκριση μεταξύ των παραλλαγών του τοιχωματικού συστήματος, αλλά και με τις αντίστοιχες του πλαισιακού.

Γενικά συμπεράσματα του τοιχωματικού συστήματος:

1) Η πρώτη ιδιομορφή σε όλες τις περιπτώσεις έχει ιδιοπερίοδο της τάξης των 0.70 sec, αν όμως οι δυσκαμψίες υποστυλωμάτων και δοκών ληφθούν στο 100% των ελαστικών οι ιδιομορφές είναι της τάξης των 0.50 sec (βλέπε §6.3.3).

2) Η συμπεριφορά του τοιχωματικού συστήματος είναι σαφώς καλύτερη του πλαισιακού, ιδιαίτερα όταν υπάρχει υπόγειο με περιμετρικά τοιχία.


Αποτελέσματα της δυναμικής ανάλυσης του τοιχωματικού φορέα

Πάκτωση στη στάθμη του εδάφους (μελέτη <Β_642-1>)


Εικόνα 6.4.2-2: 1η ιδιομορφή: Tx=0.644 sec, Cx=6.6%, Cy=70.7%
Εικόνα 6.4.2-2: 1η ιδιομορφή: Tx=0.644 sec, Cx=6.6%, Cy=70.7%


Εικόνα 6.4.2-3: 2η ιδιομορφή: Tx=0.639 sec, Cx=70.5%, Cy=6.6%
Εικόνα 6.4.2-3: 2η ιδιομορφή: Tx=0.639 sec, Cx=70.5%, Cy=6.6%


Εικόνα 6.4.2-4: 3η ιδιομορφή: Tx=0.456 sec, Cx=0.5%, Cy=0.0%
Εικόνα 6.4.2-4: 3η ιδιομορφή: Tx=0.456 sec, Cx=0.5%, Cy=0.0%


Εικόνα 6.4.2-5: 4η ιδιομορφή: Tx=0.187 sec, Cx=1.8%, Cy=10.7%
Εικόνα 6.4.2-5: 4η ιδιομορφή: Tx=0.187 sec, Cx=1.8%, Cy=10.7%


Λόγω της έλλειψης συμμετρίας κατά τη διεύθυνση y, οι ιδιομορφικές συμπεριφορές των δύο διευθύνσεων εμπλέκονται μεταξύ τους και έτσι η κυρίαρχη ιδιομορφή κατά x (η 2η) έχει και συνιστώσα κατά y. Αυτό σημαίνει ότι εκτός της μεταφορικής, υπάρχει και στρεπτική συμπεριφορά.

Οι 12 πρώτες ιδιομορφές καλύπτουν το 99.5% της συνολικής μάζας κατά x και το 98.1% κατά y.


1η περίπτωση: Πάκτωση στη στάθμη του εδάφους (μελέτη <Β_642-1>)


Εικόνα 6.4.2-6: Φορέας και προσομοίωμα. Τοιχωματικό στατικό σύστημα κατά X και Y, με q=3.60
Εικόνα 6.4.2-6: Φορέας και προσομοίωμα. Τοιχωματικό στατικό σύστημα κατά X και Y, με q=3.60


Εικόνα 6.4.2-7: Σεισμικές επιταχύνσεις-δυνάμεις-τέμνουσες. 1η κυρίαρχη ιδιοπερίοδος:T1X=0.639 sec, συμμετοχή 70%
Εικόνα 6.4.2-7: Σεισμικές επιταχύνσεις-δυνάμεις-τέμνουσες. 1η κυρίαρχη ιδιοπερίοδος:T1X=0.639 sec, συμμετοχή 70%


Εικόνα 6.4.2-8: Μετακινήσεις φορέα για σεισμό κατά x δmax=16.3 mm
Εικόνα 6.4.2-8: Μετακινήσεις φορέα για σεισμό κατά x δmax=16.3 mm

Ροπές κάμψης κολονών ισογείου


Εικόνα 6.4.2-9:Τοιχίο ισογείου 0c2 (2000/300)
Εικόνα 6.4.2-9:Τοιχίο ισογείου 0c2 (2000/300)


Εικόνα 6.4.2-10:Υποστύλωμα ισογείου 0c6 (500/500)
Εικόνα 6.4.2-10:Υποστύλωμα ισογείου 0c6 (500/500)


Ο συντελεστής συμπεριφοράς του πλάστιμου τοιχωματικού συστήματος έχει προκύψει q=3.60 που είναι ο καλύτερος για σύστημα ΚΠΜ, φορέων τέτοιου τύπου.

Η μετακίνηση του τοιχωματικού φορέα είναι σημαντικά μικρότερη του αντίστοιχου πλαισιακού της προηγούμενης παραγράφου (16.3 mm έναντι 24.5 mm).

Το συντριπτικό μέρος της ροπής της πρώτης στάθμης, αναλαμβάνεται από τα τοιχία.


2η περίπτωση: Θεμελίωση με πεδιλοδοκούς (μελέτη <Β_642-2>)


Εικόνα 6.4.2-11: Διπλό τοιχωματικό στατικό σύστημα κατά X, Τοιχωματικό στατικό σύστημα κατά Y, q=3.00
Εικόνα 6.4.2-11: Διπλό τοιχωματικό στατικό σύστημα κατά X, Τοιχωματικό στατικό σύστημα κατά Y, q=3.00


Εικόνα 6.4.2-12: Σεισμικές επιταχύνσεις-δυνάμεις-τέμνουσες. 1η κυρίαρχη ιδιοπερίοδος:T1X=0.709 sec, συμμετοχή 75%
Εικόνα 6.4.2-12: Σεισμικές επιταχύνσεις-δυνάμεις-τέμνουσες. 1η κυρίαρχη ιδιοπερίοδος:T1X=0.709 sec, συμμετοχή 75%


Εικόνα 6.4.2-13: Μετακινήσεις φορέα για σεισμό κατά x δmax=21.3 mm
Εικόνα 6.4.2-13: Μετακινήσεις φορέα για σεισμό κατά x δmax=21.3 mm

Ροπές κάμψης κολονών ισογείου


Εικόνα 6.4.2-14:Τοιχίο ισογείου 0c2 (2000/300)
Εικόνα 6.4.2-14:Τοιχίο ισογείου 0c2 (2000/300)


Εικόνα 6.4.2-15:Υποστύλωμα ισογείου 0c6 (500/500)
Εικόνα 6.4.2-15:Υποστύλωμα ισογείου 0c6 (500/500)


Οι διατομές των πεδιλοδοκών δεν είναι αρκετά ισχυρές, για τις μεγάλες ροπές κάμψης των περιμετρικών τοιχίων, με αποτέλεσμα το στατικό σύστημα κατά y να μεταπίπτει σε διπλό τοιχωματικό και τελικά να προκύπτει ενιαίο q=3.00. Επίσης, η μετακίνηση του συστήματος κατά x είναι 21.3 mm σε σχέση με τα 25.7 mm του αντίστοιχου πλαισιακού. Οι ροπές των τοιχίων είναι μικρότερες ενώ των υποστυλωμάτων μεγαλύτερες, έναντι της 1ης περίπτωσης.


3η περίπτωση: Θεμελίωση με απλά πέδιλα (μελέτη <Β_642-3>)


Εικόνα 6.4.2-16: Φορέας και προσομοίωμα. Διπλό τοιχωματικό στατικό σύστημα κατά X,Y, q=3.00
Εικόνα 6.4.2-16: Φορέας και προσομοίωμα. Διπλό τοιχωματικό στατικό σύστημα κατά X,Y, q=3.00


Εικόνα 6.4.2-17: Σεισμικές επιταχύνσεις-δυνάμεις-τέμνουσες. 1η κυρίαρχη ιδιοπερίοδος:T1X=0.818 sec, συμμετοχή 78%
Εικόνα 6.4.2-17: Σεισμικές επιταχύνσεις-δυνάμεις-τέμνουσες. 1η κυρίαρχη ιδιοπερίοδος:T1X=0.818 sec, συμμετοχή 78%


Εικόνα 6.4.2-18: Μετακινήσεις φορέα για σεισμό κατά x δmax=23.9 mm
Εικόνα 6.4.2-18: Μετακινήσεις φορέα για σεισμό κατά x δmax=23.9 mm

Ροπές κάμψης κολονών ισογείου


Εικόνα 6.4.2-19:Τοιχίο ισογείου 0c2 (2000/300)
Εικόνα 6.4.2-19:Τοιχίο ισογείου 0c2 (2000/300)


Εικόνα 6.4.2-20:Υποστύλωμα ισογείου 0c6 (500/500)
Εικόνα 6.4.2-20:Υποστύλωμα ισογείου 0c6 (500/500)


Το στατικό σύστημα είναι διπλό τοιχωματικό και κατά τις δύο διευθύνσεις, λόγω εξασθένησης της τοιχωματικής λειτουργίας που οφείλεται στην ενδοτικότητα του εδάφους σε στροφή.

Η χρησιμοποίηση ισχυρών συνδετήριων δοκών θα βελτίωνε πολύ την κατάσταση.

Οι ροπές των τοιχίων της πρώτης στάθμης τείνουν περισσότερο στην πλαισιακή λειτουργία παρά στην τοιχωματική.

4η περίπτωση: Υπόγειο με περιμετρικά τοιχία (μελέτη <Β_642-4>)


Εικόνα 6.4.2-21: Φορέας και προσομοίωμα. Τοιχωματικό στατικό σύστημα κατά X και Y, q=3.60
Εικόνα 6.4.2-21: Φορέας και προσομοίωμα. Τοιχωματικό στατικό σύστημα κατά X και Y, q=3.60


Εικόνα 6.4.2-22: Σεισμικές επιταχύνσεις-δυνάμεις-τέμνουσες. 1η κυρίαρχη ιδιοπερίοδος:T1X=0.643 sec, συμμετοχή 61%
Εικόνα 6.4.2-22: Σεισμικές επιταχύνσεις-δυνάμεις-τέμνουσες. 1η κυρίαρχη ιδιοπερίοδος:T1X=0.643 sec, συμμετοχή 61%


Εικόνα 6.4.2-23: Μετακινήσεις φορέα για σεισμό κατά x δmax=16.4 mm
Εικόνα 6.4.2-23: Μετακινήσεις φορέα για σεισμό κατά x δmax=16.4 mm

Ροπές κάμψης κολονών ισογείου


Εικόνα 6.4.2-24:Τοιχίο ισογείου 0c2 (2000/300)
Εικόνα 6.4.2-24:Τοιχίο ισογείου 0c2 (2000/300)


Εικόνα 6.4.2-25:Υποστύλωμα ισογείου 0c6 (500/500)
Εικόνα 6.4.2-25:Υποστύλωμα ισογείου 0c6 (500/500)


Η συνολική συμπεριφορά του φορέα είναι πολύ καλύτερη της συμπεριφοράς της ισχυρής θεμελίωσης στο ισόγειο και προσεγγίζει τη συμπεριφορά της πλήρους πάκτωσης.
