Στη συνέχεια περιγράφεται ο τρόπος όπλισης μιας αμφιέρειστης πλάκας.
Ο σκελετός της κατασκευής αποτελείται από τέσσερεις κολόνες, δύο δοκούς και μία πλάκα
<μελέτη: slabs10 > Ο σκελετός της κατασκευής αποτελείται από τέσσερεις κολόνες, δύο δοκούς και μία πλάκα
<μελέτη: slabs10 >
Η αμφιέρειστη πλάκα πατάει σε δύο δοκούς. Η αμφιέρειστη πλάκα πατάει σε δύο δοκούς.
Το παράδειγμα αφορά την αμφιέρειστη πλάκα Π1, πάχους 180 mm, με κύρια διάσταση 0.30+3.80+0.30=4.40 m και δευτερεύουσα διάσταση τα 5.0 m. Η πλάκα πατά στις δοκούς δ1 και δ2, που με τη σειρά τους πατάνε πάνω στα ζεύγη των υποστυλωμάτων K2, K4 και K1,K3 αντίστοιχα.
Όταν μία πλάκα πατάει σε δοκό, η στήριξη κατά κανόνα θεωρείται αρθρωτή.
Η συμβολική απεικόνιση του σκελετού κατασκευής από οπλισμένο σκυρόδεμα, αποδίδεται στο επόμενο σχέδιο που λέγεται ξυλότυπος μαραγκού.
Ο ξυλότυπος μαραγκού αφορά το σχέδιο των καλουπιών της πλάκας Ο ξυλότυπος μαραγκού αφορά το σχέδιο των καλουπιών της πλάκας

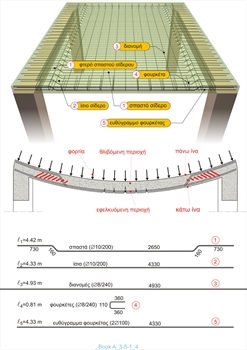

Λειτουργία και όπλιση αμφιέρειστης πλάκας Λειτουργία και όπλιση αμφιέρειστης πλάκας

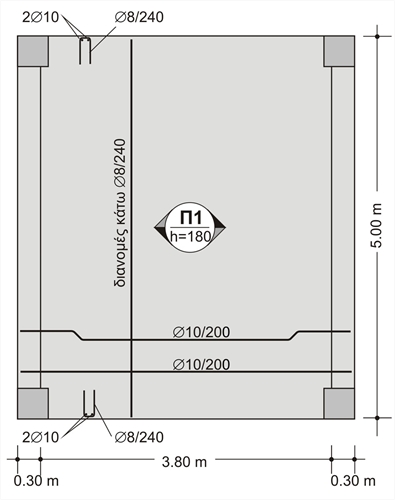

Ο ξυλότυπος σιδερά της πλάκας αφορά στο σχέδιο των οπλισμών της Ο ξυλότυπος σιδερά της πλάκας αφορά στο σχέδιο των οπλισμών της
Οι οπλισμοί της πλάκας του παραδείγματος είναι τεσσάρων ειδών:
Στην αμφιέρειστη πλάκα η ανάγκη οπλισμού είναι κυρίως στο άνοιγμα και μάλιστα στη διεύθυνση που κάμπτεται. Με βάση τον απαιτούμενο από τους υπολογισμούς οπλισμό, τοποθετούνται οι αναγκαίες ράβδοι. Στη συγκεκριμένη περίπτωση έχουν τοποθετηθεί ράβδοι Ø10/100, που σημαίνει ράβδοι διαμέτρου Ø10 κάθε 100 mm.
2ον) δευτερεύον οπλισμός ή οπλισμός διανομής
Πέραν του κύριου οπλισμού, που τοποθετείται παράλληλα προς τη διεύθυνση παραμόρφωσης, υπάρχει ανάγκη οπλισμού και προς την άλλη, τη δευτερεύουσα διεύθυνση. Στη διεύθυνση αυτή έχουν τοποθετηθεί ράβδοι Ø8/240 που σημαίνει ράβδοι διαμέτρου Ø8, κάθε 240 mm.
3ον) οπλισμός ελεύθερων παρυφών
Οι ελεύθερες παρυφές των πλακών είναι ευάλωτες σε καταπονήσεις και γι’ αυτό τοποθετείται σ’ αυτές οπλισμός τύπου φουρκέτας, που εξασφαλίζεται στη θέση της με δύο ράβδους στις γωνίες της.
Οι φουρκέτες είναι εύκολο να κατασκευάζονται με δομικό πλέγμα τύπου μανδύα (βλέπε και παράγραφο 2.6.1).
Το ελάχιστο ποσοστό οπλισμού που είναι αναγκαίο να υπάρχει στη στήριξη της πλάκας, καλύπτεται με δύο τρόπους:
1ος τρόπος: Οι μισές ράβδοι του ανοίγματος δηλαδή οι Ø10/200, κατασκευάζονται με σπασίματα στα δύο άκρα (μία παρά μία). Οι άλλες μισές κατασκευάζονται ευθύγραμμες. Ο τρόπος αυτός έχει χρησιμοποιηθεί στο συγκεκριμένο παράδειγμα.
2ος τρόπος: Όλες οι ράβδοι του ανοίγματος, δηλαδή οι Ø10/100 κατασκευάζονται και τοποθετούνται ευθύγραμμες, ενώ στην περιοχή των στηρίξεων πάνω, χρησιμοποιούνται πρόσθετες ευθύγραμμες ράβδοι.
Όταν χρησιμοποιούνται ευθύγραμμες ράβδοι, για απλότητα και οικονομία στην τοποθέτηση επιβάλλεται η χρήση βιομηχανικών πλεγμάτων, όπως φαίνεται στην επόμενη εικόνα.
Η όπλιση της αμφιέρειστης πλάκας του παραδείγματος με ίσια σίδερα
<μελέτη: slabs15> Η όπλιση της αμφιέρειστης πλάκας του παραδείγματος με ίσια σίδερα
<μελέτη: slabs15>
Στην περίπτωση χρησιμοποίησης ευθύγραμμων μόνο οπλισμών, που, κατά κανόνα, σημαίνει όπλιση με δομικά πλέγματα, ο αντίστοιχος ξυλότυπος σιδερά είναι ο επόμενος.

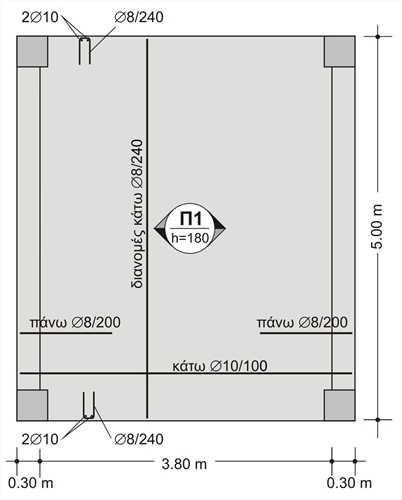

Ο ξυλότυπος σιδερά της αμφιέρειστης πλάκας, οπλισμένης με ίσια σίδερα Ο ξυλότυπος σιδερά της αμφιέρειστης πλάκας, οπλισμένης με ίσια σίδερα
