Φορτία Βαρύτητας

Τα φορτία σε ένα κτίριο διακρίνονται σε μόνιμα (νεκρά) και κινητά (ωφέλιμα). Τα μόνιμα αποτελούνται από τα ίδια βάρη των δομικών στοιχείων από οπλισμένο σκυρόδεμα, από τα βάρη των τοίχων και από τα βάρη των επιστρώσεων - επικαλύψεων. Κινητά είναι τα φορτία των ανθρώπων, των επίπλων, των οχημάτων, κ.τ.λ

Μόνιμα φορτία

Η πυκνότητα και τα αντίστοιχα ειδικά βάρη υλικών που χρησιμοποιούνται στην κατασκευή είναι:

Οπλισμένο σκυρόδεμα ρ=2.50 t/m3 (ε=25.0 kN/m3)

Ελαφρομπετόν εξομάλυνσης ρ=0.80 t/m3 (ε=8.0 kN/m3)

Αμμοκονίαμα ρ=2.00 t/m3 (ε=20.0 kN/m3)

Μάρμαρο ρ=2.70 t/m3 (ε=27.0 kN/m3)

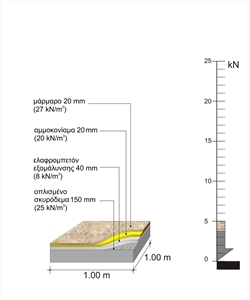

H μόνιμη μάζα ενός m2 της πλάκας του σχήματος, είναι g = 0.15*2.50 + 0.04*0.8 + 0.02*2.0 + 0.02*2.7 = 0.5 t, δηλαδή η ίδια μάζα ενός τετραγωνικού μέτρου μίας συνηθισμένης πλάκας είναι 0.5 t (βάρος 5.0 kN)
H μόνιμη μάζα ενός m2 της πλάκας του σχήματος, είναι g = 0.15*2.50 + 0.04*0.8 + 0.02*2.0 + 0.02*2.7 = 0.5 t, δηλαδή η ίδια μάζα ενός τετραγωνικού μέτρου μίας συνηθισμένης πλάκας είναι 0.5 t (βάρος 5.0 kN)

Νερό ρ = 1.00 t/ m3 (ε = 10.0 kN/m3)

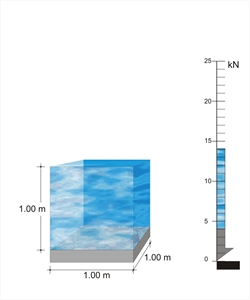

Η νεκρή μάζα ενός m2 μiας πλάκας σε πισίνα, με νερό από πάνω μόλις 1.00 m, είναι 1.4 t (βάρος 14.0 kN)
Η νεκρή μάζα ενός m2 μiας πλάκας σε πισίνα, με νερό από πάνω μόλις 1.00 m, είναι 1.4 t (βάρος 14.0 kN)

Χώμα κήπου ρ = 2.50 t/m3 (ε = 25.0 kN/m3)

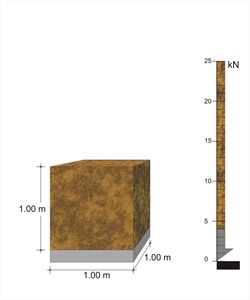

Η νεκρή μάζα ενός m2 μιας πλάκας με κήπο από πάνω πάχους 1.00 m είναι 2.5 t (βάρος 25.0 kN)
Η νεκρή μάζα ενός m2 μιας πλάκας με κήπο από πάνω πάχους 1.00 m είναι 2.5 t (βάρος 25.0 kN)

Οπτοπλινθοδομή δρομική ρ = 0.21 t/m² (ε = 2.1 kN/m²)

Οπτοπλινθοδομή μπατική ρ = 0.36 t/m² (ε = 3.6 kN/m²)


Τοίχος μήκους 1.00 m, ύψους 2.85 m και πάχους 100 mm έχει μάζα 0.6 t (βάρος 6.0 kN)
Τοίχος μήκους 1.00 m, ύψους 2.85 m και πάχους 100 mm έχει μάζα 0.6 t (βάρος 6.0 kN)

Κινητά φορτία

Φορτία ανθρώπων:

- Κανονικό φορτίο ανθρώπων ρ = 0.20 t/m² (ε = 2.0 kN/m²)


Η ωφέλιμη μάζα ενός m² κατοικίας είναι 0.2 t (βάρος 2.0 kN)
Η ωφέλιμη μάζα ενός m² κατοικίας είναι 0.2 t (βάρος 2.0 kN)

- Συνωστισμός ανθρώπων ρ = 0.50 t/m² (ε = 5.0 kN/m²)


Το ωφέλιμο φορτίο ενός m² καταστήματος είναι 0.5 t (βάρος 5.0 kN)
Το ωφέλιμο φορτίο ενός m² καταστήματος είναι 0.5 t (βάρος 5.0 kN)

Φορτία επιβατικών αυτοκινήτων ρ = 0.25 t/m² (ε = 2.5 kN/m²)


Το ωφέλιμο κατανεμημένο φορτίο ενός m² γκαράζ κτιρίου είναι 0.25 t (βάρος 2.5 kN)
Το ωφέλιμο κατανεμημένο φορτίο ενός m² γκαράζ κτιρίου είναι 0.25 t (βάρος 2.5 kN)

Το φορτίο του χιονιού, κατά κανόνα είναι μικρότερο του ωφέλιμου φορτίου των ανθρώπων και κυμαίνεται από 0.6 έως 1.5 kN/m².

Παρατήρηση:

Για να υπολογίσουμε μια τάξη μεγέθους των συνολικών φορτίων ενός κτιρίου κατοικίας, εξετάζουμε 1 m² πλάκας, δηλαδή επιφάνεια 1 m x 1 m.

Σε 1 m² δαπέδου, οι μόνιμες (νεκρές) μάζες είναι της τάξεως των 0.5 t (βάρος 5.0 kN) και οι κινητές (ωφέλιμες) μάζες είναι 0.2 t (βάρος 2.0 kN). Όταν όμως υπολογιστούν και τα φορτία δοκών, υποστυλωμάτων, τοίχων και σοβάδων, τα συνολικά μόνιμα φορτία (ίδια βάρη κατασκευής) υπερβαίνουν τα 10 kN/m², ενώ τα ωφέλιμα παραμένουν στα 2kN/m². Μάλιστα, σε μία συγκεκριμένη στιγμή της ζωής του έργου, τα πιθανά εκτεταμένα μόνιμα φορτία είναι της τάξης του 100%, ενώ τα πιθανά εκτεταμένα ωφέλιμα είναι της τάξης του 30%. Παρατηρούμε ότι τα μόνιμα φορτία είναι πολύ μεγαλύτερα από τα ωφέλιμα και αυτό είναι ένα σημαντικό πρόβλημα για τις κατασκευές, επειδή δαπανούν πάρα πολλά νεκρά φορτία, ώστε να μπορέσουν να παραλάβουν ελάχιστα ωφέλιμα.


Τα μέγιστα ωφέλιμα φορτία σε ένα κτίριο κατοικιών είναι της τάξης του 20% των νεκρών φορτίων.
Τα μέγιστα ωφέλιμα φορτία σε ένα κτίριο κατοικιών είναι της τάξης του 20% των νεκρών φορτίων.

Μία τυχαία στιγμή, π.χ. τη στιγμή του σεισμού, τα εκτεταμένα ωφέλιμα φορτία είναι της τάξης του 6% των νεκρών φορτίων.
Μία τυχαία στιγμή, π.χ. τη στιγμή του σεισμού, τα εκτεταμένα ωφέλιμα φορτία είναι της τάξης του 6% των νεκρών φορτίων.
