Τυποποιημένες διατομές στοιχείων οπλισμένου σκυροδέματος

Είναι σύγχρονη ανάγκη να τηρείται κάποια τυποποίηση των διατομών των υποστυλωμάτων και των δοκών στους σκελετούς των κτιριακών έργων. Να επιλέγονται δηλαδή στοιχεία από συγκεκριμένες οικογένειες διατομών και να χρησιμοποιούνται κατά κανόνα. Εννοείται ότι υπάρχει πάντοτε η δυνατότητα επιλογής και οποιασδήποτε άλλης διατομής, αν είναι αναγκαίο σε κάποια κατασκευή, αλλά αυτό πρέπει να είναι μόνο η εξαίρεση στο σημαντικό κανόνα της τυποποίησης. Όσο μεγαλύτερη είναι η τυποποίηση σε ένα κατασκευαστικό περιβάλλον, τόσο υψηλότερο είναι το ποιοτικό επίπεδο και χαμηλότερο το κόστος των κατασκευών.

Η τυποποίηση εξυπηρετεί ως προς:

- τη μείωση του κόστους της κατασκευής, επειδή είναι πιο οικονομικά τα τυποποιημένα καλούπια και οι τυποποιημένοι συνδετήρες,

- την αύξηση της ποιότητας της κατασκευής, επειδή οι τυποποιημένοι ξυλότυποι και οι τυποποιημένοι οπλισμοί προσφέρουν σταθερή και υψηλή ποιότητα,

- την εξοικείωση των μελετητών των αρχιτεκτονικών σε συγκεκριμένους κανόνες στατικών στοιχείων,

- την απόκτηση εμπειρίας από τους μελετητές στατικών στη μόρφωση και τη συμπεριφορά της κατασκευής σε επίπεδο μελέτης,

- την ευκολία κατασκευής και επίβλεψης του σκελετού,

- τη δυνατότητα αυτόματης βελτιστοποίησης του σκελετού του κτιρίου από τα προγράμματα Η/Υ.

Τονίζεται, ότι η τυποποίηση δεν πρέπει να καταργεί την ποικιλία των διατομών που πάντοτε πρέπει να έχει στη διάθεσή του ο μελετητής, αλλά πρέπει να τη χρησιμοποιεί μόνο όταν υπάρχει ανάγκη.

Σήμερα δεν υπάρχει κάποια επίσημη τυποποίηση, αλλά με βάση τις υπάρχουσες πρακτικές και τις συνήθεις αντισεισμικές ανάγκες, προτείνεται η παρακάτω τυποποίηση:

ΥΠΟΣΤΥΛΩΜΑΤΑ

α) Ορθογωνικά

 mm 250 300 350 400 450 500 600 750 1000 1500 2000
250       250x400 250x450 250x500   250x750 250x1000 250x1500 250x2000
300   300x300   300x400   300x500 300x600 300x750 300x1000 300x1500 300x2000
350     350x350
400 400x400 400x600 400x750
450         450x450
500           500x500   500x750
600             600x600
750               750x750

Παρατηρήσεις:

- το υποστύλωμα 450x250 είναι ισχυρά τυποποιημένο μόνο ως προς τους συνδετήρες, επειδή αποτελεί πρακτική οριακή διατομή ακραίων υποστυλωμάτων τοιχείων και γενικότερα σύνθετων στοιχείων.

- Όταν χρησιμοποιούνται βιομηχανικοί ξυλότυποι, καλό είναι να αποφεύγεται η διατομή 400x400, καθώς επίσης, πολλές φορές πρέπει να προτιμώνται διατομές τοιχείων μήκους 1050 mm αντί 1000 mm και 1950 mm ή 2100 mm αντί 2000 mm.

β) Κυκλικά

D mm 300 350 400 450 500 600 750 1000

γ) Γάμμα ισοσκελή

b/d 250 300 350 400 500 600 750 1000 1500 2000
250       250x450     250x750 250x1000 250x1500 250x2000
300       300x450     300x750 300x1000 300x1500 300x2000

δ) Ασανσέρ

Βάσει των προδιαγραφών του υπουργείου βιομηχανίας, οι ελάχιστες καθαρές διαστάσεις του φρεατίου του ασανσέρ είναι οι παρακάτω:

Για συνήθεις πολυκατοικίες:

για μηχανοκίνηση 1.40 x 1.70 (m)

για υδραυλική κίνηση 1.35 x 1.85 ή 1.55 x 1.65 (m)

Για κτίρια με στάθμη δαπέδου τελευταίου ορόφου μέχρι 9.0 m:

για 3 άτομα 1.10 x 1.35 (m)

για 5 άτομα 1.20 x 1.50 (m)

Το πλάτος του ανοίγματος της πόρτας του ασανσέρ πρέπει να είναι 1.05 m (άνοιγμα κτισίματος) και το πρέκι της σε ύψος από την τελική στάθμη του δαπέδου 2.20 m. Το πλάτος αυτό της πόρτας είναι αναγκαίο για να μπορεί να τοποθετηθεί κάσωμα και πόρτα που θα επιτρέπει την άνετη διέλευση αναπηρικού καροτσιού. Στις πολυκατοικίες είναι υποχρεωτικό αυτό το πλάτος, αλλά συνιστάται να τηρείται και σε κάθε άλλο κτίριο.

Το καθαρό ύψος του φρεατίου από την τελική στάθμη του τελευταίου ορόφου πρέπει να είναι τουλάχιστον 3.40 m.

Το καθαρό βάθος του φρεατίου από την τελική στάθμη της πρώτης στάσης, πρέπει να είναι τουλάχιστον 1.40 m

Για την αντιμετώπιση μοιραίων κατασκευαστικών ατελειών, κυρίως στη διατήρηση του κατακόρυφου της πολυώροφης κατασκευής, ο εσωτερικός χώρος συνιστάται να κατασκευάζεται με διαστάσεις μεγαλύτερες από τις ελάχιστες υποχρεωτικές, τουλάχιστον 50 mm. Εφόσον υπάρχουν λαμπάδες από οπλισμένο σκυρόδεμα στο ασανσέρ, η πόρτα πρέπει να έχει καθαρό άνοιγμα 1.10 m. Πολλές φορές το ασανσέρ κατασκευάζεται σε μορφή Π, χωρίς λαμπάδες, είτε για πρακτικούς κατασκευαστικούς λόγους, είτε επειδή η πόρτα του ασανσέρ προβλέπεται να είναι συρόμενη. Το πάχος των στοιχείων του ασανσέρ (τοιχεία και λαμπάδες) συνήθως είναι 250 ή 300 mm.

Σε κάθε περίπτωση, πρέπει να ερωτάται ο υποψήφιος εγκαταστάτης του ασανσέρ για τις αναγκαίες διαστάσεις.

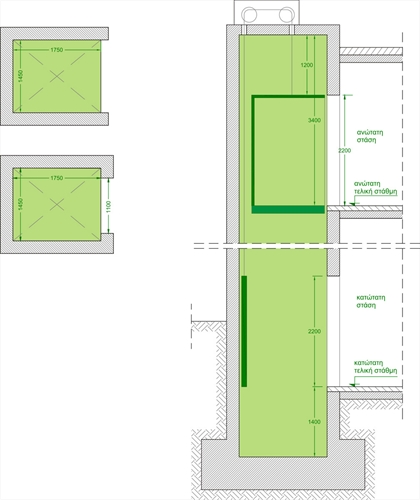

Ελάχιστες κατασκευαστικές διαστάσεις ασανσέρ (mm) συνηθισμένης πολυκατοικίας
Ελάχιστες κατασκευαστικές διαστάσεις ασανσέρ (mm) συνηθισμένης πολυκατοικίας

ΔΟΚΟΙ

b/d 250 300 350 400 450 500 600 750 1000 1250 1500 2000
20
25       250x400   250x500 250x600
30       300x400   300x500 300x600
40           400x500 400x600 400x750
50           500x500 500x600 500x750

Παρατηρήσεις:

- Οι διατομές με πλάτος μικρότερο ή ίσο των 300 mm είναι για συνήθεις ανάγκες αντοχής μικρών σχετικά κτιρίων.

- Όταν η θερμομόνωση ενσωματώνεται στον ξυλότυπο, ο μόνος πρακτικός τρόπος τυποποίησης, είναι να έχει αυτή πάχος 50 mm και αυτό γιατί οι διαστάσεις στα

βιομηχανικά καλούπια και τους συνδετήρες, είναι συνήθως πολλαπλάσια του 50.

ΔΟΚΟΙ ΘΕΜΕΛΙΩΣΗΣ

b/d 350 400 450 500 600 800 1000 1200 1500
30           300x800
40           400x800 400x1000 400x1250
50             500x1000 400x1250 500x1500
