Συνεργαζόμενο πλάτος πλακοδοκού
Το συνεργαζόμενο πλάτος πλακοδοκού beff εξαρτάται από το μήκος lo μεταξύ διαδοχικών σημείων μηδενισμού των ροπών της και από τα εκατέρωθεν ημι-πλάτη b1, b2 των πλακών.

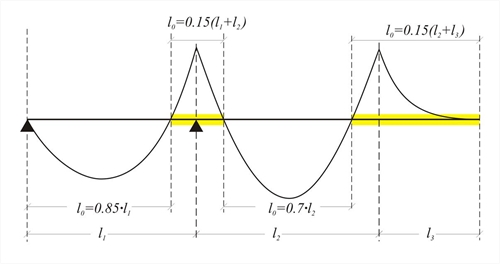

Εικόνα 3.1.2-1: Συνεχής δοκός: lo μήκος μεταξύ διαδοχικών σημείων μηδενισμού ροπών Εικόνα 3.1.2-1: Συνεχής δοκός: lo μήκος μεταξύ διαδοχικών σημείων μηδενισμού ροπών

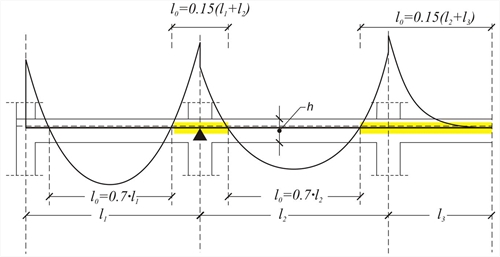

Εικόνα 3.1.2-2: Συνεχής δοκός πλαισίων: lo μήκος μεταξύ διαδοχικών σημείων μηδενισμού ροπών Εικόνα 3.1.2-2: Συνεχής δοκός πλαισίων: lo μήκος μεταξύ διαδοχικών σημείων μηδενισμού ροπών
Στις αντισεισμικές κατασκευές απαιτούνται ισχυρά υποστυλώματα και ακλόνητες συνδέσεις των δοκών με αυτά. Η ανάγκη αυτή δημιουργεί ένα σύνολο πλαισιακών δοκών, συνεχών ως προς τη γεωμετρία, αυτόνομων όμως σε μεγάλο βαθμό από τις γειτονικές και μας οδηγεί στο συμπέρασμα ότι η περίπτωση αρθρωτής δοκού είναι σπάνια. . Έτσι, θα μπορούσαμε να επιλέξουμε lo=0.70xl για όλες τις αντισεισμικές δοκούς.

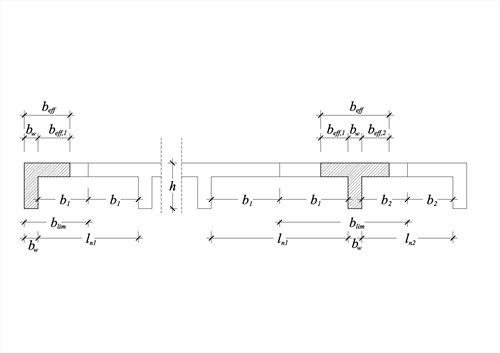

Εικόνα 3.1.2-3 Εικόνα 3.1.2-3
b eff =b w +b eff,1 +b eff,2 ≤b lim
όπου beff,1=0.20xb1+0.10xlo≤0.20xloandbeff,2=0.20xb2+0.10 xlo≤0.20xlo.
· Τα συνεργαζόμενα πλάτη στις στηρίξεις έχουν πρακτικό νόημα κυρίως για τη διαστασιολόγηση σε κάμψη ανεστραμμένων πλακοδοκών.
· Σε περίπτωση που μία συντρέχουσα πλάκα είναι πρόβολος ln, τότε το ανάλογο b1ή b2 ισούται με ln.

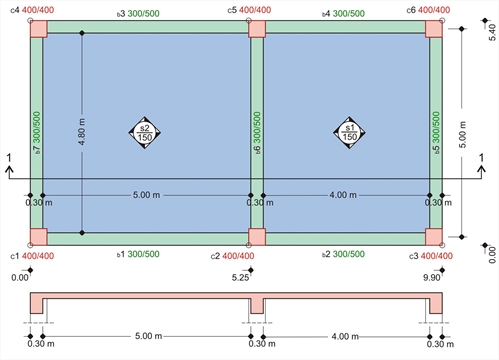

Κάτοψη ξυλοτύπου /Τομή ξυλοτύπου 1-1 Κάτοψη ξυλοτύπου /Τομή ξυλοτύπου 1-1
Η ακραία δοκός b5 έχει διατομή 300/500, άνοιγμα l=5.00 m και η πλάκα s1 αριστερά έχει καθαρό άνοιγμα ln1=4.00 m. Ζητείται το συνεργαζόμενο πλάτος της πλακοδοκού.
Η συγκεκριμένη πλακοδοκός είναι τύπου Γ.
lo=0.70xl=0.70x5.00=3.50 m
b1=ln1/2=4.00/2=2.00 m, blim=bw+b1=0.30+2.00=2.30 m
Το συνεργαζόμενο πλάτος ισούται με:
beff=min(bw+beff,1, blim)=min(0.30+0.70, 2.30)=1.00 m
beff,1=min(0.20xb1+0.10xlo,0.20xlo)=min(0.20x2.00+0.10x3.50, 0.20x3.50)=min(0.75, 0.70)=0.70 m.
Η μεσαία δοκός b6 έχει τις ίδιες διαστάσεις με την b5 και έχει αριστερά της πλάκα ανοίγματος ln1=5.00 m και δεξιά της πλάκα ανοίγματος ln2=4.00 m.Ζητείται το συνεργαζόμενο πλάτος αυτής της πλακοδοκού.
Η πλακοδοκός αυτή είναι τύπου T.
b1=ln1/2=5.00/2=2.50 m, b2=ln2/2=4.00/2=2.00 m, blim=bw+b1+b2 =0.30+2.50+2.00=4.80 m
Το συνεργαζόμενο πλάτος ισούται με:
beff=min(bw+beff,1+beff,2, blim)=min(0.30+0.70+0.70, 4.80)=1.70 m
beff,2=0.70 m (same with beff,1 of beam b5)
beff,1=min(0.20xb1+0.10xlo,0.20xlo )=min(0.20x2.50+0.10x3.5,0.20x3.50)=min(0.85, 0.70)=0.70 m.
